10" Kit voor diverse Skoda/VW-modellen, 40-pins i-adapter/antenne

Productinformatie

10-inch radio-inbouwframe en i-dapter VW-radio-aansluitset

Veel autofabrikanten monteren hun eigen, voertuigspecifieke radio’s, die qua uiterlijk zijn afgestemd op de middenconsole.

Inbouwkits bevatten alle onderdelen die nodig zijn om een OEM-apparaat te vervangen.

Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn voor de werking van het achteraf ingebouwde apparaat en voor het herstellen van de voertuigfuncties bij de levering inbegrepen.

Houd rekening met de inbouwaanbevelingen van de afzonderlijke componenten.

In sommige gevallen worden niet alle voertuigfuncties ondersteund. Bijvoorbeeld Trailer Assist, E-Call of andere rijhulpsystemen.

Controleer vóór de installatie het OEM-apparaat en het voertuigmenu op diverse instellingen.

Afhankelijk van de uitrusting van het voertuig, de functionaliteit en de software van het achteraf in te bouwen apparaat kunnen bepaalde bedieningsfuncties wegvallen of door andere functies worden vervangen.

Vergelijk de afgebeelde stekkers van de adapter met die in uw voertuig en controleer of deze visueel en technisch passen.

Controleer ook of een van de vermelde originele fabrieksradio’s in uw voertuig was ingebouwd.

Controleer vóór de definitieve montage of de voertuigfuncties, voertuiginstellingen en stuurwielbediening naar behoren werken.

Opmerking:

CAN-bus

Aansluiting: 40-pins Quadlock VAG-stekker Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel Aansluiting: OEM-antenne Fakra(f) > DIN(m)

blauw: +12 V antenne-afstandsbediening

Skoda-voertuigen: Skoda OEM-radiofrontpaneel vereist*/**/***/****

Voertuigen VW T5 / Caravelle / Multivan: met Golf V/VI Style-apparaat zonder rechthoekig OEM-apparaat

Voertuigen met wit OEM FIS-menuscherm op het instrumentenpaneel Voertuigen met / zonder OEM-geluidssysteem

Achteruitrijcamera-ingang activeren en configureren in het menu van het achteraf inbouwapparaat

Aansluiting i-dapter: paars/wit: +12V achteruitrijsignaal Cinch(m) oker: achteruitrijcamera-ingang achterafgemonteerd apparaat

Weergave i-adapter-instellingen > achteruitrijcamera-ingang achterafgemonteerd apparaat Weergave OPS > achteruitrijcamera-ingang achterafgemonteerd apparaat Weergave Klimatronik > achteruitrijcamera-ingang achterafgemonteerd apparaat

Voertuigen met stuurwielbediening – instellingen i-adapter: Druk op de Track-knop op het stuurwiel en houd deze ingedrukt Alternatief met artikel: 43x-remote

Voertuigen zonder stuurwielbediening – benodigde accessoires: i-adapter-accessoires afstandsbediening > artikel: 43x-remote

Voertuigen met parkeerhulp en Front-PDC > na het starten van het voertuig wordt de Front-PDC weergegeven Het scherm verlaten > via de PDC-knop in het voertuig

Het +12V-achteruitrijsignaal wordt vanaf 3 km/u uitgeschakeld

Camerabeeld of i-dapter-instellingen en weergave niet beschikbaar: Sluit een extra aardingscontact (buitenste ader van de cinch-stekker) aan op de camera-aansluiting en de apparaataansluiting

Voertuigen VW Caravelle / VW Multivan / VW T5 OEM-geluidssysteem: Actief systeemadapter VW T5/Touareg Quadlock MQS-inzetstuk > Artikelnummer: 13-1424-26

10"-tabletapparaten met trapeziumvormig scherm 10"-modulaire apparaten met trapeziumvormig scherm en Silverbox

Montage van apparaten met op maat gemaakte accessoires Montage van displays met op maat gemaakte accessoires

Bevestig het radio-paneel met geschikte middelen extra in de radio-uitsparing

Instellingen van DIP-schakelaars voor fabrikanten van achteraf te monteren apparatuur (zie BDA)

Geschikt voor de volgende voertuigen:

Skoda Skoda Octavia (1Z) 01/2009 - 03/2013* Skoda Rapid (NH) 10/2012 - 04/2015*** Skoda Roomster (5J) 06/2010 - 02/2015 Skoda Superb (3T) 07/2008 - 05/2013*** Skoda Yeti (5L) 08/2009 - 10/2013****

VW VW Caravelle (7H) 09/2009 - 05/2015 VW CC (3C/35) 02/2012 - 08/2016 VW Eos (1F) 10/2010 - 04/2015 VW Golf VI (1K) 11/2008 - 12/2012 VW Golf VI (1KM) 11/2009 - 04/2013 VW Golf VI (1K) 06/2011 - 07/2016 VW Golf VI Plus (1KP) 03/2009 - 01/2014 VW Multivan (7H) 09/2009 - 05/2015 VW Passat B7 (3C/362) 11/2010 - 10/2014 VW Polo V (6R) 06/2009 - 01/2014 VW Scirocco III (13) 08/2008 - 04/2014 VW Sharan II (7N) 08/2010 - 04/2015 VW T5 Transporter (7H) 09/2009 - 05/2015 VW Tiguan I (5N) 06/2011 - 04/2016 VW Touran (1T) 08/2010 - 04/2015

Kleur: zwart

Inbouwopening radiodisplay: 230 mm/220 mm x 130 mm

De volgende signalen worden ter beschikking gesteld:

Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontsteking, klem 15 oranje: +12V verlichting, klem 58 paars/wit: +12V achteruitrijsignaal roze: snelheidssignaal groen: massa (GND) handremsignaal

Belastbaarheid uitgangen: max. 250 mA

Stroomverbruik groter dan 250 mA: 1 relais: spoelweerstand min. 75 ohm 2 relais: spoelweerstand min. 150 ohm

Stuurwielbediening Visualisatie Klimatronik Visualisatie optische PDC ondersteund OEM-geluidssysteeminstellingen ondersteund

*Voertuigen met Bolero / Swing OEM-apparaat > Skoda OEM-navigatiepaneel, artikelnummer: afhankelijk van de uitrusting***Skoda OEM-paneel > Skoda-artikelnummer: 5JA858 415 9B9 ***Voertuigen met Amundsen / Columbus OEM-navigatie ***Voertuigen met Bolero / Swing OEM-apparaat > Skoda OEM-navigatiepaneel, artikelnummer: 3TO8580691QB ****Skoda OEM-paneel > Skoda artikelnummer: 5L0858069L1 QB

Leveringsomvang:

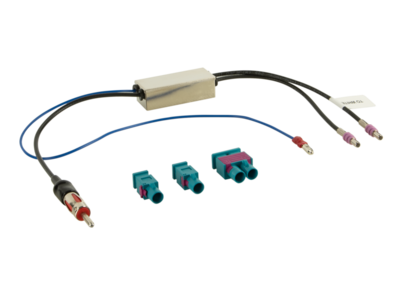

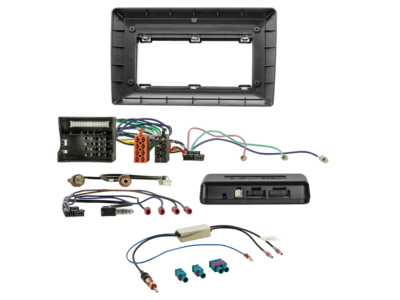

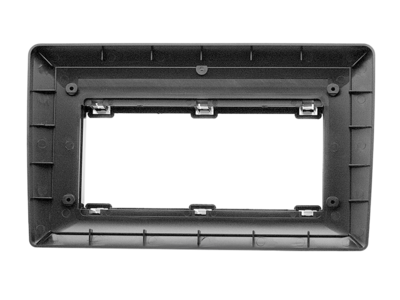

10" radio-afdekplaat Seat/Skoda/VW diverse modellen > Artikelnummer: 381320-130-1 i-dapter Skoda/VW-modellen 40-pins Quadlock Multilead > Artikelnummer: 43xvw01 Antenneadapter Fakra(m) (set) > DIN(m) 12V Phantom LEONI los > Artikelnummer: 1524-70-1-0

Optioneel:

10“ radio-frontpaneel, accessoire 10”>9" display-verkleiner > Artikelnummer: 271000-40 10“ radio-frontpaneel, accessoire 10”>7" display-verkleiner > Artikelnummer: 271000-41 Achteruitrijcamera-interface Seat/Skoda/VW OEM HIGH > Artikelnummer: 771324-1032 Achteruitrijcamera-interface Seat/Skoda/VW OEM LOW > Artikelnummer: 771324-1036

Geschikt voor

• Skoda Fabia 2007-2014
• Skoda Octavia 2009-2013
• Skoda Rapid 2012-2015
• Skoda Roomster 2010-2015
• Skoda Superb 2008-2013
• Skoda Yeti 2009-2013
• Volkswagen CC 2012-2016
• Volkswagen EOS 2010-2015
• Volkswagen Golf 6 2008-2014
• Volkswagen Multivan 2009-2015
• Volkswagen Passat 2010-2014
• Volkswagen Polo 2009-2014
• Volkswagen Scirocco 2008
• Volkswagen Sharan 2010-2015
• Volkswagen T5 Transporter 2009-2015
• Volkswagen Tiguan 2011-2016
• Volkswagen Touran 2010-2015

Productdetails

• Merk: ACV
• Artikelnummer: 691320-130-1
• Producttype: 2-DIN Kit
• Geschikt voor automerk: Skoda, Volkswagen
• Geschikt voor model: Skoda Octavia (1Z), Rapid (NH), Roomster (5J), Superb (3T), Yeti (5L), Fabia, Octavia, Rapid, Roomster, Superb, Yeti, CC, EOS, Golf 6, Multivan, Passat, Polo, Sharan, T5 Transporter, Tiguan, Touran
