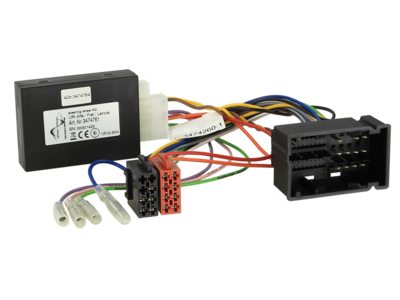

Stuurwiel Interface Alfa Romeo/Citroën/Fiat/Peugeot 52Pin Fiat
€126,32
Prijs met korting
€126,32
Normale prijs
Ga direct naar de productinformatie
Alfa Romeo / Citroen / Fiat / Opel / Peugeot
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
CAN-bus
Aansluiting: 52 pin Fiat plug
Voertuigen Alfa Romeo met Touchscreen OEM apparaat
Voertuigen Citroen/Fiat/Opel/Peugeot met Continental VP1 / VP2 OEM-apparaat
Voertuigen Citroen/Fiat/Opel/Peugeot met Daiichi OEM-apparaat *
Voertuiginstellingen worden niet ondersteund* *
Datum/tijdinstellingen ondersteund (zie BDA)
Controleer de afstandsbediening van het stuurwiel op de inrichting (zie BDA)
Positie dipschakelaar Controleer voertuiguitrusting (zie BDA)
Voertuigen met OEM achtercamerabezetting OEM stekker:
Achtercameraadapter OEM camera 52Pin Fiat/32Pin Ford > Artikel: 771000-2000
rood: Pin 31 Video+
Wit: Pin 32 Video -
zwart: Pin 33 scherm
Geschikt voor de volgende voertuigen:
Alfa Romeo
Alfa Romeo Giulietta (940) 10/2013 - 04/2016
Alfa Romeo Giulietta (940) 04/2016 - 12/2021
Alfa Romeo Mito (955) 05/2010 - 08/2016
Alfa Romeo Mito (955) 08/2016 - 08/2018
Citroen
Citroen Jumper (250) 05/2014 - 2023
Citroen Relay (250) 05/2014 - 2023
Fiat
Fiat Ducato (ZFA 250) 05/2014 - 10/021
Opel
Opel Movano Cargo C (Y) 10/2021 - 2023
Peugeot
Peugeot Boxer (Y) 05/2014 - 2023
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
+12V ontstekingsterminal 15
+12V Verlichtingsklem 58
+12V retoursignaal
Snelheidssignaal
Laadvermogen Totaal vermogen: 200 mA max.
Laadvermogen Enkele uitgang: 180 mA. max
Elektriciteitsbehoefte van meer dan 180 mA:
1 relaisspoelweerstand 75 ohm min.
2 relaisspoelweerstand 150 ohm min.
Afstandsbediening op wielen
Datum/tijdinstellingen ondersteund
* Voertuigen met Daiichi OEM apparaat kabelharnas zwarte kabel > Adapter kabelharnas radioas
* Voertuigen met direct bedrade OEM Daiichi apparaat gekleurde kabels niet compatibel > draai om ondersteuning
**Citroen/Fiat/Opel/Peugeot Bordkomputer
Citroen/Fiat/Opel/Peugeot 52Pin Fiat VP1/VP2 > Artikel 43uft01
Aansluitkabel voor de volgende radiofabrikanten:
LFB-snelheidssignaalkabel > Blue Point 2010>/Pioneer/Sony 4 Pin: 42c-3474101
LFB Speed Signal Cable > JVC/Kenwood/XZent/Zenec 1 Lead 4 Pin: 42c-3474104
LFB Speed Signal Cable > Alpine/Clarion/JVC 3,5mm jack 4 Pin: 42c-3474105
LFB Snelheidssignaalkabel > Blaupunkt 2010>/China HU Lead 4 Pin: 42c-3474124
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Stuurwiel Interface Alfa Romeo/Citroën/Fiat/Peugeot 52Pin Fiat
€126,32
Prijs met korting
€126,32
Normale prijs
Incl. BTW.
Excl. Verzendkosten.
SKU: 42b-3474764
EAN: 4026724338102
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
CAN-bus
Aansluiting: 52 pin Fiat plug
Voertuigen Alfa Romeo met Touchscreen OEM apparaat
Voertuigen Citroen/Fiat/Opel/Peugeot met Continental VP1 / VP2 OEM-apparaat
Voertuigen Citroen/Fiat/Opel/Peugeot met Daiichi OEM-apparaat *
Voertuiginstellingen worden niet ondersteund* *
Datum/tijdinstellingen ondersteund (zie BDA)
Controleer de afstandsbediening van het stuurwiel op de inrichting (zie BDA)
Positie dipschakelaar Controleer voertuiguitrusting (zie BDA)
Voertuigen met OEM achtercamerabezetting OEM stekker:
Achtercameraadapter OEM camera 52Pin Fiat/32Pin Ford > Artikel: 771000-2000
rood: Pin 31 Video+
Wit: Pin 32 Video -
zwart: Pin 33 scherm
Geschikt voor de volgende voertuigen:
Alfa Romeo
Alfa Romeo Giulietta (940) 10/2013 - 04/2016
Alfa Romeo Giulietta (940) 04/2016 - 12/2021
Alfa Romeo Mito (955) 05/2010 - 08/2016
Alfa Romeo Mito (955) 08/2016 - 08/2018
Citroen
Citroen Jumper (250) 05/2014 - 2023
Citroen Relay (250) 05/2014 - 2023
Fiat
Fiat Ducato (ZFA 250) 05/2014 - 10/021
Opel
Opel Movano Cargo C (Y) 10/2021 - 2023
Peugeot
Peugeot Boxer (Y) 05/2014 - 2023
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
+12V ontstekingsterminal 15
+12V Verlichtingsklem 58
+12V retoursignaal
Snelheidssignaal
Laadvermogen Totaal vermogen: 200 mA max.
Laadvermogen Enkele uitgang: 180 mA. max
Elektriciteitsbehoefte van meer dan 180 mA:
1 relaisspoelweerstand 75 ohm min.
2 relaisspoelweerstand 150 ohm min.
Afstandsbediening op wielen
Datum/tijdinstellingen ondersteund
* Voertuigen met Daiichi OEM apparaat kabelharnas zwarte kabel > Adapter kabelharnas radioas
* Voertuigen met direct bedrade OEM Daiichi apparaat gekleurde kabels niet compatibel > draai om ondersteuning
**Citroen/Fiat/Opel/Peugeot Bordkomputer
Citroen/Fiat/Opel/Peugeot 52Pin Fiat VP1/VP2 > Artikel 43uft01
Aansluitkabel voor de volgende radiofabrikanten:
LFB-snelheidssignaalkabel > Blue Point 2010>/Pioneer/Sony 4 Pin: 42c-3474101
LFB Speed Signal Cable > JVC/Kenwood/XZent/Zenec 1 Lead 4 Pin: 42c-3474104
LFB Speed Signal Cable > Alpine/Clarion/JVC 3,5mm jack 4 Pin: 42c-3474105
LFB Snelheidssignaalkabel > Blaupunkt 2010>/China HU Lead 4 Pin: 42c-3474124
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Geschikt voor de volgende voertuigen:
- Alfa Romeo Giulietta: 2010-2015, 2017-2021
- Alfa Romeo MiTo: 2010-2018
- Citroen Jumper: 2014-2019, 2021-2023
- Fiat Ducato: 2014-2019, 2021
- Opel Movano: 2021-2023
- Peugeot Boxer: 2014-2019, 2021-2023
Handleiding:
