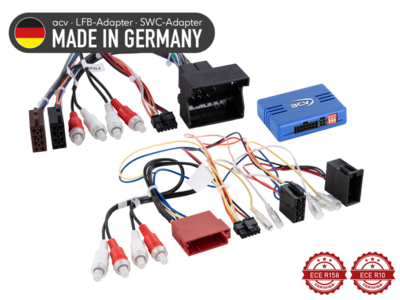

Stuurwiel Interface Audi / Seat Exeo ISO/ Quadlock AMP>RCA
€96,12
Prijs met korting
€96,12
Normale prijs
Ga direct naar de productinformatie
Wiel afstandsbediening adapter Audi / Seat
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
CAN-bus
Verbinding: ISO / Mini ISO Audi > Artikel: 42cx23-rca
Verbinding: 40 Pin Quadlock Audi Plug > Artikel: 42cx25-rca
Aansluiting: OEM-geluidssysteem 2 kanaal / 4 kanaal > Cinch(m) front/rear
blauw: +12V Amp-versterker op afstand
Positie van de dipschakelaar voor de retrofitvoorziening
Voertuigen met Blue Point / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN OEM apparaat met 2 knoppen
Voertuigen met Blue Point / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN OEM-apparaat
Voertuigen met BNS 5.0 Monochrom OEM Navigatie
Voertuigen met RNS-E 16:9 OEM Navigatie
Retrofitapparaten met een voorversterkeruitgangsvermogen van meer dan 3V
Retrofitinrichtingen met een voorversterkeruitgangsvermogen van minder dan 3V:
LFB Audi Voertuigen/Seat Exeo 40Pin Quadlock Amp >Pro > Artikel 42a-1321-006
LFB Audi A2/A3/A4/A4/A6/TT ISO/Mini ISO Amp >Pro > Artikel 42a-1321-008
Voertuigen Audi TT 08/2010 - 04/2014 voor niet-functioneel OEM-geluidssysteem:
Geluidssysteemcodering van CAN-busactivering vereist voor remote activering indien mogelijk
Adres J525 > Activation 1 Remote (0xxx?xx)
Voertuigen met versterkeruitschakelgeluid voor de test bovendien:
NF grondontkoppeling Cinch > Artikel 30.5000-01
Diagnose LED:
blauwe flitsen > CAN-bus zoeken
blauwe constante > CAN-bus actief
rood > +12V ontstekingsstroom actief
Geschikt voor de volgende voertuigen:
Audi
Audi A1 (8X) 7/2010 - 04/2018
Audi A2 (8Z) 1/1999 - 7/2005
Audi A3 (8L) 08/2000 - 06/2003
Audi A3 (8P) 05/2003 - 04/2005
Audi A3 (8P) 10/2004 - 04/2013
Audi A4 B6 (8E) 11/2000 - 10-2005
Audi A4 B7 (8E) 11/2004 - 02/2009
Audi A6 (C5/B4) 05/2001 - 03/2006
Audi Q3 (8U) 10/2011 - 11/2014
Audi Q3 (8U) 02/2015 - 06/2018 *
Audi R8 (42) 04/2007 - 05/2015
Audi TT (8N) 09/1998 - 07/2006
Audi TT (8J) 09/2006 - 04/2010
Audi TT (8J) 08/2010 - 04/2014
Seat
Seat Exeo (3R) 03/2009 - 05/2013
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
roze: +12V ontstekingsterminal 15 1,5A max.
oranje: +12V lichtterminal 58 0,1A max.
wit: +12V retoursignaal 1.5A max.
geel/groen geel/rood: snelheidssignaal
Afstandsbediening op wielen
OEM geluidssysteem 2 kanaal / 4 kanaal
* Voertuigen met Chorus OEM apparaat met monochrome display
Aansluitkabel voor de volgende radiofabrikanten:
Multilead diverse apparaten > Artikel: 42arc100
Alpine 3,5 mm haven > Artikel: 42arc101
Blue dot 2010> 3,5mm pionverbinding > Artikel: 42arc107
Blauw punt 2010> Sleutel1 / Sleutel2 / (GND) Verbinding > Artikel: 42arc000
China HU Sleutel1 / Sleutel2 / (GND) Verbinding > Artikel: 42arc000
Clarion 3,5mm-poort > Artikel: 42arc104
Digital Dynamics kabelaansluiting > Artikel: 42arc108
ESX Key1 / Key2 Connection > Artikel: 42arc000
JVC 3.5mm verbinding > Artikel: 42arc104
JVC-kabelaansluiting > Artikel: 42arc105
Kenwood kabelaansluiting > Artikel: 42arc105
Kenwood 2017> 3,5mm vergrendelingsverbinding > Artikel: 42arc107
Kenwood 2020> Sleutel1 / Sleutel2 / GND-verbinding > Artikel: 42arc000
Pioneer 3.5mm verbinding > Artikel: 42arc107
Pioneer AVH/DMH/SPH 3,5mm sluitaansluiting > Artikel: 42
Snooper Key1 / Key2 verbinding > Artikel: 42arc000
Sony 3.5mm sluitaansluiting > Artikel: 42arc107
XZent-kabelaansluiting > Artikel: 42arc108
Zenec kabelaansluiting > Artikel: 42arc108
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Wijzigingen aan het voorgemonteerde kabelharnas kunnen toevoegen aan de garantie van het productoren
Stuurwiel Interface Audi / Seat Exeo ISO/ Quadlock AMP>RCA
€96,12
Prijs met korting
€96,12
Normale prijs
Incl. BTW.
Excl. Verzendkosten.
SKU: 42a-1321-00c
EAN: 4026724915853
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
CAN-bus
Verbinding: ISO / Mini ISO Audi > Artikel: 42cx23-rca
Verbinding: 40 Pin Quadlock Audi Plug > Artikel: 42cx25-rca
Aansluiting: OEM-geluidssysteem 2 kanaal / 4 kanaal > Cinch(m) front/rear
blauw: +12V Amp-versterker op afstand
Positie van de dipschakelaar voor de retrofitvoorziening
Voertuigen met Blue Point / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN OEM apparaat met 2 knoppen
Voertuigen met Blue Point / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN OEM-apparaat
Voertuigen met BNS 5.0 Monochrom OEM Navigatie
Voertuigen met RNS-E 16:9 OEM Navigatie
Retrofitapparaten met een voorversterkeruitgangsvermogen van meer dan 3V
Retrofitinrichtingen met een voorversterkeruitgangsvermogen van minder dan 3V:
LFB Audi Voertuigen/Seat Exeo 40Pin Quadlock Amp >Pro > Artikel 42a-1321-006
LFB Audi A2/A3/A4/A4/A6/TT ISO/Mini ISO Amp >Pro > Artikel 42a-1321-008
Voertuigen Audi TT 08/2010 - 04/2014 voor niet-functioneel OEM-geluidssysteem:
Geluidssysteemcodering van CAN-busactivering vereist voor remote activering indien mogelijk
Adres J525 > Activation 1 Remote (0xxx?xx)
Voertuigen met versterkeruitschakelgeluid voor de test bovendien:
NF grondontkoppeling Cinch > Artikel 30.5000-01
Diagnose LED:
blauwe flitsen > CAN-bus zoeken
blauwe constante > CAN-bus actief
rood > +12V ontstekingsstroom actief
Geschikt voor de volgende voertuigen:
Audi
Audi A1 (8X) 7/2010 - 04/2018
Audi A2 (8Z) 1/1999 - 7/2005
Audi A3 (8L) 08/2000 - 06/2003
Audi A3 (8P) 05/2003 - 04/2005
Audi A3 (8P) 10/2004 - 04/2013
Audi A4 B6 (8E) 11/2000 - 10-2005
Audi A4 B7 (8E) 11/2004 - 02/2009
Audi A6 (C5/B4) 05/2001 - 03/2006
Audi Q3 (8U) 10/2011 - 11/2014
Audi Q3 (8U) 02/2015 - 06/2018 *
Audi R8 (42) 04/2007 - 05/2015
Audi TT (8N) 09/1998 - 07/2006
Audi TT (8J) 09/2006 - 04/2010
Audi TT (8J) 08/2010 - 04/2014
Seat
Seat Exeo (3R) 03/2009 - 05/2013
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
roze: +12V ontstekingsterminal 15 1,5A max.
oranje: +12V lichtterminal 58 0,1A max.
wit: +12V retoursignaal 1.5A max.
geel/groen geel/rood: snelheidssignaal
Afstandsbediening op wielen
OEM geluidssysteem 2 kanaal / 4 kanaal
* Voertuigen met Chorus OEM apparaat met monochrome display
Aansluitkabel voor de volgende radiofabrikanten:
Multilead diverse apparaten > Artikel: 42arc100
Alpine 3,5 mm haven > Artikel: 42arc101
Blue dot 2010> 3,5mm pionverbinding > Artikel: 42arc107
Blauw punt 2010> Sleutel1 / Sleutel2 / (GND) Verbinding > Artikel: 42arc000
China HU Sleutel1 / Sleutel2 / (GND) Verbinding > Artikel: 42arc000
Clarion 3,5mm-poort > Artikel: 42arc104
Digital Dynamics kabelaansluiting > Artikel: 42arc108
ESX Key1 / Key2 Connection > Artikel: 42arc000
JVC 3.5mm verbinding > Artikel: 42arc104
JVC-kabelaansluiting > Artikel: 42arc105
Kenwood kabelaansluiting > Artikel: 42arc105
Kenwood 2017> 3,5mm vergrendelingsverbinding > Artikel: 42arc107
Kenwood 2020> Sleutel1 / Sleutel2 / GND-verbinding > Artikel: 42arc000
Pioneer 3.5mm verbinding > Artikel: 42arc107
Pioneer AVH/DMH/SPH 3,5mm sluitaansluiting > Artikel: 42
Snooper Key1 / Key2 verbinding > Artikel: 42arc000
Sony 3.5mm sluitaansluiting > Artikel: 42arc107
XZent-kabelaansluiting > Artikel: 42arc108
Zenec kabelaansluiting > Artikel: 42arc108
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Wijzigingen aan het voorgemonteerde kabelharnas kunnen toevoegen aan de garantie van het productoren
Geschikt voor de volgende voertuigen:
- Audi A1: 2010-2018
- Audi A2: 1999-2001, 2003-2005
- Audi A3: 1999-2001, 2003-2004, 2006-2009, 2011-2013
- Audi A4: 2000-2003, 2005-2009
- Audi A6: 2001-2006
- Audi Q3: 2011-2018
- Audi R8: 2007-2011, 2013-2015
- Audi TT: 1998-2004, 2006-2007, 2009-2014
- Seat Exeo: 2009-2013
Handleiding:
Hulp nodig bij de selectie?
Telefoon: 035-5237325 · E-mail: info@carkitstunter.nl
