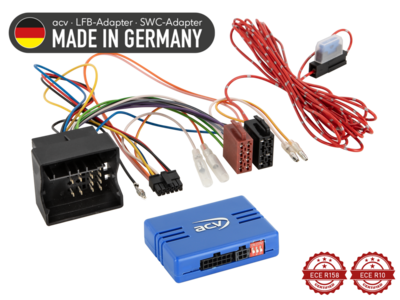

Stuurwiel Interface BMW/Mini diverse voertuigen 40Pin Quadlock (42sbm005)
€74,99
Prijs met korting
€74,99
Normale prijs
Ga direct naar de productinformatie
Wiel afstandsbediening adapter BMW / Mini
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
CAN-bus
Verbinding: 40 Pin Quadlock BMW Plug > Artikel: 42cx12
Aansluiting: +12V continue stroom aansluiting 30 batterij beveiligd > losse kabel rood
Positie van de dipschakelaar voor de retrofitvoorziening
Voertuigen met Business Professional OEM apparaat
Voertuigen BMW zonder iDrive
Voertuigen BMW zonder OEM De meeste geluidsinstallatie
Voertuigen BMW met OEM Meest geluid systeem:
Actieve systeemadapter BMW MOST> Cinch > Artikel: 13-1024-51
Voertuigen met PDC:
LFB KAN Busspreker 42a/42cx PDC > Artikel: 42cxpdc
Diagnose LED:
blauwe flitsen > CAN-bus zoeken
blauwe constante > CAN-bus actief
rood > +12V ontstekingsstroom actief
Geschikt voor de volgende voertuigen:
BMW
BMW 1er (E81/E82/E87/E88) 03/2004 - 10/2013
BMW 3er (E90/E91/E92/E93) 03/2005 - 10/2013
BMW 5er (E60/E61) 7/2003 - 7/2010
BMW 6er (E63/E64) 09/2004 - 11/2010
BMW 7er (E65/E66) 08/2001 - 11/2008
BMW Z4 (E89) 05/2009 - 08/2016
BMW X1 (E84) 10/2009 - 06/2015
BMW X5 (E70) 03/2007 - 09/2013
BMW X6 (E71/E72) 05/2008 - 06/2014 *
Mini
Mini (R55/R56/R57/R58/R59) 11/2006 - 05/2015
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
roze: +12V ontstekingsterminal 15 1,5A max.
oranje: +12V lichtterminal 58 0,1A max.
wit: +12V omgekeerde signaal 1.5A max.
geel/groen geel/rood: snelheidssignaal
Afstandsbediening op wielen
* Active system adapter BMW MOST> Cinch > Artikel 13-1024-51
Aansluitkabel voor de volgende radiofabrikanten:
Multilead diverse apparaten > Artikel: 42arc100
Alpine 3,5 mm haven > Artikel: 42arc101
Blue dot 2010> 3,5mm pionverbinding > Artikel: 42arc107
Blauw punt 2010> Sleutel1 / Sleutel2 / (GND) Verbinding > Artikel: 42arc000
China HU Sleutel1 / Sleutel2 / (GND) Verbinding > Artikel: 42arc000
Clarion 3,5mm-poort > Artikel: 42arc104
Digital Dynamics kabelaansluiting > Artikel: 42arc108
ESX Key1 / Key2 Connection > Artikel: 42arc000
JVC 3.5mm verbinding > Artikel: 42arc104
JVC-kabelaansluiting > Artikel: 42arc105
Kenwood kabelaansluiting > Artikel: 42arc105
Kenwood 2017> 3,5mm vergrendelingsverbinding > Artikel: 42arc107
Kenwood 2020> Sleutel1 / Sleutel2 / GND-verbinding > Artikel: 42arc000
Pioneer 3.5mm verbinding > Artikel: 42arc107
Pioneer AVH/DMH/SPH 3,5mm sluitaansluiting > Artikel: 42
Snooper Key1 / Key2 verbinding > Artikel: 42arc000
Sony 3.5mm sluitaansluiting > Artikel: 42arc107
XZent-kabelaansluiting > Artikel: 42arc108
Zenec kabelaansluiting > Artikel: 42arc108
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding met CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Stuurwiel Interface BMW/Mini diverse voertuigen 40Pin Quadlock (42sbm005)
€74,99
Prijs met korting
€74,99
Normale prijs
Incl. BTW.
Excl. Verzendkosten.
SKU: 42a-1024-005
EAN: 4026724915549
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
CAN-bus
Verbinding: 40 Pin Quadlock BMW Plug > Artikel: 42cx12
Aansluiting: +12V continue stroom aansluiting 30 batterij beveiligd > losse kabel rood
Positie van de dipschakelaar voor de retrofitvoorziening
Voertuigen met Business Professional OEM apparaat
Voertuigen BMW zonder iDrive
Voertuigen BMW zonder OEM De meeste geluidsinstallatie
Voertuigen BMW met OEM Meest geluid systeem:
Actieve systeemadapter BMW MOST> Cinch > Artikel: 13-1024-51
Voertuigen met PDC:
LFB KAN Busspreker 42a/42cx PDC > Artikel: 42cxpdc
Diagnose LED:
blauwe flitsen > CAN-bus zoeken
blauwe constante > CAN-bus actief
rood > +12V ontstekingsstroom actief
Geschikt voor de volgende voertuigen:
BMW
BMW 1er (E81/E82/E87/E88) 03/2004 - 10/2013
BMW 3er (E90/E91/E92/E93) 03/2005 - 10/2013
BMW 5er (E60/E61) 7/2003 - 7/2010
BMW 6er (E63/E64) 09/2004 - 11/2010
BMW 7er (E65/E66) 08/2001 - 11/2008
BMW Z4 (E89) 05/2009 - 08/2016
BMW X1 (E84) 10/2009 - 06/2015
BMW X5 (E70) 03/2007 - 09/2013
BMW X6 (E71/E72) 05/2008 - 06/2014 *
Mini
Mini (R55/R56/R57/R58/R59) 11/2006 - 05/2015
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
roze: +12V ontstekingsterminal 15 1,5A max.
oranje: +12V lichtterminal 58 0,1A max.
wit: +12V omgekeerde signaal 1.5A max.
geel/groen geel/rood: snelheidssignaal
Afstandsbediening op wielen
* Active system adapter BMW MOST> Cinch > Artikel 13-1024-51
Aansluitkabel voor de volgende radiofabrikanten:
Multilead diverse apparaten > Artikel: 42arc100
Alpine 3,5 mm haven > Artikel: 42arc101
Blue dot 2010> 3,5mm pionverbinding > Artikel: 42arc107
Blauw punt 2010> Sleutel1 / Sleutel2 / (GND) Verbinding > Artikel: 42arc000
China HU Sleutel1 / Sleutel2 / (GND) Verbinding > Artikel: 42arc000
Clarion 3,5mm-poort > Artikel: 42arc104
Digital Dynamics kabelaansluiting > Artikel: 42arc108
ESX Key1 / Key2 Connection > Artikel: 42arc000
JVC 3.5mm verbinding > Artikel: 42arc104
JVC-kabelaansluiting > Artikel: 42arc105
Kenwood kabelaansluiting > Artikel: 42arc105
Kenwood 2017> 3,5mm vergrendelingsverbinding > Artikel: 42arc107
Kenwood 2020> Sleutel1 / Sleutel2 / GND-verbinding > Artikel: 42arc000
Pioneer 3.5mm verbinding > Artikel: 42arc107
Pioneer AVH/DMH/SPH 3,5mm sluitaansluiting > Artikel: 42
Snooper Key1 / Key2 verbinding > Artikel: 42arc000
Sony 3.5mm sluitaansluiting > Artikel: 42arc107
XZent-kabelaansluiting > Artikel: 42arc108
Zenec kabelaansluiting > Artikel: 42arc108
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding met CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Geschikt voor de volgende voertuigen:
- BMW 1er: 2004-2006, 2008-2013
- BMW 3er: 2005-2013
- BMW 5er: 2003-2010
- BMW 6er: 2004-2010
- BMW 7er: 2001-2008
- BMW Mini: 2006-2015
- BMW X1: 2009-2015
- BMW X5: 2007-2013
- BMW X6: 2008-2014
- BMW Z4: 2009-2016
Handleiding:
