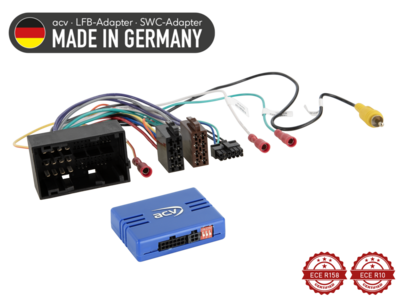

Stuurwiel Interface Citroen/Fiat/Opel/Peugeot Daiichi Gekleurde OEM Kabels
€48,12
Prijs met korting
€48,12
Normale prijs
Ga direct naar de productinformatie
Citroen / Fiat / Opel / Peugeot
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
analoog
Aansluiting: 52 pin Fiat plug
Aansluiting: OEM achtercamera > Cinch(m) geel
Voertuigen met Daiichi OEM HU
Voertuigen met OEM kabelharnas met gekleurde kabels
Voertuigen met +12V ontstekingsstroom (terminal 15) Pin 42
afstandsbedieningen van het stuurwiel:
2 x 4 Radiobesturingsfuncties
Voor uitgewisselde LFB functies, schakel kabel groen/blauw in plug contact
Voertuigen met Daiichi OEM HU met OEM-adapterkabelharnas met zwarte kabels:
LFB Citroen/Fiat/Peugeot VP1/VP2/Daiichi Multilead > Artikel 42xfa019
Voertuigen met VP1 / VP2 OEM-apparaat:
LFB Citroen/Fiat/Peugeot VP1/VP2/Daiichi Multilead > Artikel 42xfa019
Diagnose LED:
blauwe constante > Interface actieve +12V voeding ontstekingsstroom beschikbaar
rood > stuurwiel afstandsbediening
Geschikt voor de volgende voertuigen:
Citroen
Citroen Jumper (250) 05/2014 - 10/2022
Citroen Jumper (250) 10/2022 - 06/2024
Citroen e-Jumper (259 10/2021 - 06/2024
Citroen Relay (250) 2006-2024
Fiat
Fiat Ducato (ZAF 250) 05/2014 -11/2021
Opel
Opel Movano Cargo C (Y) 10/2021 - 01/2024
Opel Movano Electric Cargo C (Y) 10/2021 - 01/2024
Peugeot
Peugeot Boxer (Y) 09/2014 - 12/2019
Peugeot Boxer (Y) 08/2018 - 2024
Peugeot e-Boxer (Y) 10/2021 - 2024
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
Afstandsbediening op wielen
soortgelijke losse kabels:
Wit: +12V retoursignaal
groen: massa GND handremsignaal
geel/rood: snelheidssignaal
Aansluitkabel voor de volgende radiofabrikanten:
Multilead diverse apparaten > Artikel: 42arc100
Alpine 3,5 mm haven > Artikel: 42arc101
Blue dot 2010> 3,5mm pionverbinding > Artikel: 42arc107
Blauw punt 2010> Sleutel1 / Sleutel2 / (GND) Verbinding > Artikel: 42arc000
China HU Sleutel1 / Sleutel2 / (GND) Verbinding > Artikel: 42arc000
Clarion 3,5mm-poort > Artikel: 42arc104
Digital Dynamics kabelaansluiting > Artikel: 42arc108
ESX Key1 / Key2 Connection > Artikel: 42arc000
JVC 3.5mm verbinding > Artikel: 42arc104
JVC-kabelaansluiting > Artikel: 42arc105
Kenwood kabelaansluiting > Artikel: 42arc105
Kenwood 2017> 3,5mm vergrendelingsverbinding > Artikel: 42arc107
Kenwood 2020> Sleutel1 / Sleutel2 / GND-verbinding > Artikel: 42arc000
Pioneer 3.5mm verbinding > Artikel: 42arc107
Pioneer AVH/DMH/SPH 3,5mm sluitaansluiting > Artikel: 42
Snooper Key1 / Key2 verbinding > Artikel: 42arc000
Sony 3.5mm sluitaansluiting > Artikel: 42arc107
XZent-kabelaansluiting > Artikel: 42arc108
Zenec kabelaansluiting > Artikel: 42arc108
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Stuurwiel Interface Citroen/Fiat/Opel/Peugeot Daiichi Gekleurde OEM Kabels
€48,12
Prijs met korting
€48,12
Normale prijs
Incl. BTW.
Excl. Verzendkosten.
SKU: 42a-1094-018
EAN: 4026724915624
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
analoog
Aansluiting: 52 pin Fiat plug
Aansluiting: OEM achtercamera > Cinch(m) geel
Voertuigen met Daiichi OEM HU
Voertuigen met OEM kabelharnas met gekleurde kabels
Voertuigen met +12V ontstekingsstroom (terminal 15) Pin 42
afstandsbedieningen van het stuurwiel:
2 x 4 Radiobesturingsfuncties
Voor uitgewisselde LFB functies, schakel kabel groen/blauw in plug contact
Voertuigen met Daiichi OEM HU met OEM-adapterkabelharnas met zwarte kabels:
LFB Citroen/Fiat/Peugeot VP1/VP2/Daiichi Multilead > Artikel 42xfa019
Voertuigen met VP1 / VP2 OEM-apparaat:
LFB Citroen/Fiat/Peugeot VP1/VP2/Daiichi Multilead > Artikel 42xfa019
Diagnose LED:
blauwe constante > Interface actieve +12V voeding ontstekingsstroom beschikbaar
rood > stuurwiel afstandsbediening
Geschikt voor de volgende voertuigen:
Citroen
Citroen Jumper (250) 05/2014 - 10/2022
Citroen Jumper (250) 10/2022 - 06/2024
Citroen e-Jumper (259 10/2021 - 06/2024
Citroen Relay (250) 2006-2024
Fiat
Fiat Ducato (ZAF 250) 05/2014 -11/2021
Opel
Opel Movano Cargo C (Y) 10/2021 - 01/2024
Opel Movano Electric Cargo C (Y) 10/2021 - 01/2024
Peugeot
Peugeot Boxer (Y) 09/2014 - 12/2019
Peugeot Boxer (Y) 08/2018 - 2024
Peugeot e-Boxer (Y) 10/2021 - 2024
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
Afstandsbediening op wielen
soortgelijke losse kabels:
Wit: +12V retoursignaal
groen: massa GND handremsignaal
geel/rood: snelheidssignaal
Aansluitkabel voor de volgende radiofabrikanten:
Multilead diverse apparaten > Artikel: 42arc100
Alpine 3,5 mm haven > Artikel: 42arc101
Blue dot 2010> 3,5mm pionverbinding > Artikel: 42arc107
Blauw punt 2010> Sleutel1 / Sleutel2 / (GND) Verbinding > Artikel: 42arc000
China HU Sleutel1 / Sleutel2 / (GND) Verbinding > Artikel: 42arc000
Clarion 3,5mm-poort > Artikel: 42arc104
Digital Dynamics kabelaansluiting > Artikel: 42arc108
ESX Key1 / Key2 Connection > Artikel: 42arc000
JVC 3.5mm verbinding > Artikel: 42arc104
JVC-kabelaansluiting > Artikel: 42arc105
Kenwood kabelaansluiting > Artikel: 42arc105
Kenwood 2017> 3,5mm vergrendelingsverbinding > Artikel: 42arc107
Kenwood 2020> Sleutel1 / Sleutel2 / GND-verbinding > Artikel: 42arc000
Pioneer 3.5mm verbinding > Artikel: 42arc107
Pioneer AVH/DMH/SPH 3,5mm sluitaansluiting > Artikel: 42
Snooper Key1 / Key2 verbinding > Artikel: 42arc000
Sony 3.5mm sluitaansluiting > Artikel: 42arc107
XZent-kabelaansluiting > Artikel: 42arc108
Zenec kabelaansluiting > Artikel: 42arc108
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Geschikt voor de volgende voertuigen:
- Citroen Jumper: 2014-2019, 2021-2022
- Fiat Ducato: 2014-2021
- Opel Movano: 2021-2024
- Peugeot Boxer: 2014-2019, 2021-2024
Handleiding:
Hulp nodig bij de selectie?
Telefoon: 035-5237325 · E-mail: info@carkitstunter.nl
