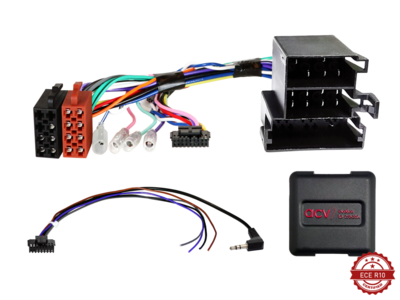

Stuurwiel Interface Citroen/Fiat/Opel/Peugeot ISO/Mini ISO Multilead (42sfa004)
€65,82
Prijs met korting
€65,82
Normale prijs
Ga direct naar de productinformatie
Alfa Romeo / Citroen / Fiat / Ford / Opel / Peugeot
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
CAN-bus
Verbinding: ISO / Mini ISO
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
blauw: +12V Amp Remote
Voertuigen met Blue Point / Bosch / Delphi / VDO OEM-apparaat
Voertuigen met CAN-bus in ISO-voedingsplug
Voertuigen zonder analoge stuurafstandsbediening in de Mini ISO stekker C-2
Voertuigen zonder Visteon / Daiichi / UConnect OEM-apparaat
Voertuigen zonder Magneti Marelli OEM Navigatie
Voertuigen met Blue&Me > Blue&Me module moeten geïnstalleerd blijven
Voertuigen met OEM-geluidssysteem:
Alfa Romeo/Lancia ISO>ISO > Artikel 13-1001-50
Actieve systeemadapter verschillende voertuigen ISO>ISO > Artikel: 13-1190-50
Voertuigen Fiat 500 (ZAF 312) 11/2007 - 07/2015 met Beats OEM geluidssysteem zonder +12V Amp Remote in de Mini-Iso plug:
Geluidssysteem wordt niet ondersteund
Instellingen van de dipschakelaar voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Alfa Romeo
Alfa Romeo Giulietta (940) 05/2010 - 10/2013*
Alfa Romeo MiTo (955) 09/2008 - 10/2013* *
Citroen
Citroen Jumper (250) 11/2011 - 05/2014
Citroen Nemo (A.) 08/2008 - 12/2015
Citroen Relay (250) 2011 - 2014
Fiat
Fiat 500 (ZAF 312) 11/2007 - 07/2015
Fiat Doblo (ZAF 263) 02/2010 - 01/2015
Fiat Ducato (ZAF 250) 06/2011 - 05/2014
Fiat Fiorino (ZAF 225) 04/2008 - 07/2016
Fiat Grande Punto (ZAF 199) 10-2005 - 05/2010
Fiat Idee (ZAF 350) 11/2005 - 01/2008
Fiat Punto (ZAF 199) 5/2010 - 12/2010
Fiat Punto (ZAF 199) 01/2011 - 01/2012
Fiat Punto Evo (ZAF 199) 09/2009 - 01/2011
Fiat Qubo (ZAF 225) 09/2008 - 07/2016
Ford
Ford Ka (RU8) 02/2009 - 05/2017
Opel
Opel Combo D (Combo D) 01/2012 - 08/2018
Peugeot
Peugeot Bipper (A) 12/2007 - 12/2015
Peugeot Boxer (Y) 07/2011 - 05/2014
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
rood: +12V ontstekingsterminal 15
oranje: +12V lichtterminal 58
paars/wit: +12V retoursignaal
Roze: snelheidssignaal
groen: massa GND handremsignaal
Laadvermogen Outputs: 250 mA max.
Elektriciteitsbehoefte van meer dan 250 mA:
1 relaisspoelweerstand 75 ohm min.
2 relaisspoelweerstand 150 ohm min.
Afstandsbediening op wielen
* Voertuigen met 8 stuurwiel afstandsbedieningen / functies
* Voertuigen met Delphi 2-DIN OEM apparaat pianolak met centrale regelknop
** Voertuigen met Bosch OEM-apparaat
*** Voertuigen met Blue Point OEM-apparaat
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Stuurwiel Interface Citroen/Fiat/Opel/Peugeot ISO/Mini ISO Multilead (42sfa004)
€65,82
Prijs met korting
€65,82
Normale prijs
Incl. BTW.
Excl. Verzendkosten.
SKU: 42xfa004
EAN: 4026724916355
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
CAN-bus
Verbinding: ISO / Mini ISO
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
blauw: +12V Amp Remote
Voertuigen met Blue Point / Bosch / Delphi / VDO OEM-apparaat
Voertuigen met CAN-bus in ISO-voedingsplug
Voertuigen zonder analoge stuurafstandsbediening in de Mini ISO stekker C-2
Voertuigen zonder Visteon / Daiichi / UConnect OEM-apparaat
Voertuigen zonder Magneti Marelli OEM Navigatie
Voertuigen met Blue&Me > Blue&Me module moeten geïnstalleerd blijven
Voertuigen met OEM-geluidssysteem:
Alfa Romeo/Lancia ISO>ISO > Artikel 13-1001-50
Actieve systeemadapter verschillende voertuigen ISO>ISO > Artikel: 13-1190-50
Voertuigen Fiat 500 (ZAF 312) 11/2007 - 07/2015 met Beats OEM geluidssysteem zonder +12V Amp Remote in de Mini-Iso plug:
Geluidssysteem wordt niet ondersteund
Instellingen van de dipschakelaar voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Alfa Romeo
Alfa Romeo Giulietta (940) 05/2010 - 10/2013*
Alfa Romeo MiTo (955) 09/2008 - 10/2013* *
Citroen
Citroen Jumper (250) 11/2011 - 05/2014
Citroen Nemo (A.) 08/2008 - 12/2015
Citroen Relay (250) 2011 - 2014
Fiat
Fiat 500 (ZAF 312) 11/2007 - 07/2015
Fiat Doblo (ZAF 263) 02/2010 - 01/2015
Fiat Ducato (ZAF 250) 06/2011 - 05/2014
Fiat Fiorino (ZAF 225) 04/2008 - 07/2016
Fiat Grande Punto (ZAF 199) 10-2005 - 05/2010
Fiat Idee (ZAF 350) 11/2005 - 01/2008
Fiat Punto (ZAF 199) 5/2010 - 12/2010
Fiat Punto (ZAF 199) 01/2011 - 01/2012
Fiat Punto Evo (ZAF 199) 09/2009 - 01/2011
Fiat Qubo (ZAF 225) 09/2008 - 07/2016
Ford
Ford Ka (RU8) 02/2009 - 05/2017
Opel
Opel Combo D (Combo D) 01/2012 - 08/2018
Peugeot
Peugeot Bipper (A) 12/2007 - 12/2015
Peugeot Boxer (Y) 07/2011 - 05/2014
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
rood: +12V ontstekingsterminal 15
oranje: +12V lichtterminal 58
paars/wit: +12V retoursignaal
Roze: snelheidssignaal
groen: massa GND handremsignaal
Laadvermogen Outputs: 250 mA max.
Elektriciteitsbehoefte van meer dan 250 mA:
1 relaisspoelweerstand 75 ohm min.
2 relaisspoelweerstand 150 ohm min.
Afstandsbediening op wielen
* Voertuigen met 8 stuurwiel afstandsbedieningen / functies
* Voertuigen met Delphi 2-DIN OEM apparaat pianolak met centrale regelknop
** Voertuigen met Bosch OEM-apparaat
*** Voertuigen met Blue Point OEM-apparaat
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Geschikt voor de volgende voertuigen:
- Alfa Romeo Giulietta: 2010-2013
- Alfa Romeo MiTo: 2008-2013
- Citroen Jumper: 2011-2015
- Citroen Nemo: 2008-2015
- Fiat 500: 2007-2009, 2011-2015
- Fiat Dobló: 2010-2015
- Fiat Ducato: 2011-2014
- Fiat Fiorino: 2008-2016
- Fiat Grande Punto: 2005-2010
- Fiatdea: 2005-2009
- Fiat Punto: 2010-2012
- Fiat Qubo: 2008-2016
- Ford Ka: 2009-2016, 2018
- Opel Combo: 2012-2018
- Peugeot Bipper: 2007-2011, 2013-2015
- Peugeot Boxer: 2011-2014
Handleiding:
