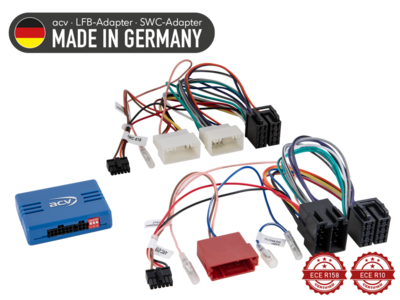

Stuurwiel Interface diverse modellen Hyundai - Kia diversen Iso / 24Pin / 18Pin analoog...
€54,21
Prijs met korting
€54,21
Normale prijs
Ga direct naar de productinformatie
Hyundai / Kia
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
analoog
Verbinding: ISO / Mini ISO
Verbinding: 24 Pin / 18 Pin Hyundai Plug
Positie van de dipschakelaar voor de retrofitvoorziening
Voertuigen zonder OEM-geluidssysteem KAN Busgestuurd
Voertuigen met OEM-geluidssysteem als facultatief indien vereist:
Actieve systeemadapter verschillende voertuigen ISO>ISO > Artikel: 13-1190-50
blauw/wit: +12V Amp Remote
Voertuigen met verschillende aansluitstukken en voertuigen met OEM-navigatie:
24Pin/18Pin plug om storingen of defecten op het voertuig of de retrofitvoorziening vóór aansluiting te voorkomen
Voertuigen 2016> +12V ontstekingsstroomaansluiting 15 zekeringkast indien nodig beveiligd
Diagnose LED:
blauwe constante > Interface actieve +12V voeding ontstekingsstroom beschikbaar
rood > stuurwiel afstandsbediening
Compatibel met alle voertuigen van LFB Interface:
LFB Hyundai/Kia diverse voertuigen ISO/Mini ISO analoog > Artikel 42a-1180-002
LFB Hyundai/Kia diverse voertuigen 24Pin/18Pin analoog > Artikel: 42a-1180-004
Geschikt voor de volgende voertuigen:
Hyundai
Hyundai Azera 2011 - 2017
Hyundai Elantra 2011 - 2015
Hyundai Genesis (BK) 11/2010 - 03/2013
Hyundai Genesis (BK) 03/2013 - 10/2013
Hyundai H1 (TQ) 07/2008 - 08/2018
Hyundai H1 (TQ) 09/2019 - 07/2020
Hyundai i10 (PA) 10/2008 - 12/2010
Hyundai i10 (PA) 01/2011 - 10/2013
Hyundai i10 (IA) 11/2013 - 12/2016
Hyundai i10 (IA) 01/2017 - 12/2019
Hyundai i20 (PB) 04/2009 - 06/2012
Hyundai i20 (PB) 07/2012 - 11/2014
Hyundai i20 (GB) 12/2014 - 06/2018
Hyundai i30 (FD/FDH) 09/2007 - 10/2010
Hyundai i30 (FD/FDH) 08/2010 - 08/2012
Hyundai i30 (GD/GDH) 03/2012 - 05/2015
Hyundai i40 (VF) 09/2011 - 05/2015 *
Hyundai i40 (VF) 05/2015 - 08/2018*
Hyundai i40 (VF) 10/2018 - 07/2019
Hyundai i45 2009 - 2014
Hyundai i800 2007 - 2021
Hyundai ix20 (JC) 11/2010 - 07/2015
Hyundai ix20 (JC) 08/2015 - 07/2019
Hyundai ix35 (EL) 03/2010 - 07/2015
Hyundai ix45 2013 - 2018
Hyundai Santa Fé (CM) 01/2010 - 09/2012
Hyundai Santa-Fe (DM) 10/2012 - 11/2015 *
Hyundai Santa-Fe (DM) 12/2015 - 08/2018*
Hyundai Sonata (NF) 08/2008 - 03/2010
Hyundai Sonata (YF) 2011 - 2014
Hyundai Tucson 2010 - 2015
Hyundai Tucson (TL) 07/2015 - 07/2018
Hyundai Tucson (TL) 07/2018 - 12/2020*
Kia
Kia Carens (BK) 10/2006 - 03/2013
Kia Carnaval (VQ) 06/2006 - 12/2009
Kia Cee'd (ED) 10/2009 - 03/2013
Kia Cee'd (JD) 06/2012 - 09/2015
Kia Forte 2012 - 2016
Kia Optima (TF) 06/2012 - 10/2013
Kia Optima (TF) 10/2013 - 10/2015
Kia Picanto (TA) 09/2011 - 04/2015
Kia Picanto (TA) 04/2015 - 03/2017
Kia Pro-Ceed (ED) 10/2009 - 06/2012
Kia Pro-Cee'd (JD) 07/2013 - 09/2015
Kia Rio (UB) 09/2011 - 01/2015
Kia Soul (AM) 02/2009 - 09/2011
Kia Soul (AM) 09/2011 - 03/2014
Kia Ziel (PS) 03/2014 - 11/2016
Kia Sorento (XM) 10/2009 - 10/2012
Kia Sorento (XM) 10/2012 - 03/2015
Kia Sportage (SL) 08/2010 - 03/2014
Kia Sportage (SL) 03/2014 - 01/2016
Kia Venga (YN/YNS) 02/2010 - 01/2015
Kia Venga (YN/YNS) 01/2015 - 08/2019
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
Afstandsbediening op wielen
*Voertuigen 2016> zonder OEM Navigatie
Aansluitkabel voor de volgende radiofabrikanten:
Multilead diverse apparaten > Artikel: 42arc100
Alpine 3,5 mm haven > Artikel: 42arc101
Blue dot 2010> 3,5mm pionverbinding > Artikel: 42arc107
Blauw punt 2010> Sleutel1 / Sleutel2 / (GND) Verbinding > Artikel: 42arc000
China HU Sleutel1 / Sleutel2 / (GND) Verbinding > Artikel: 42arc000
Clarion 3,5mm-poort > Artikel: 42arc104
Digital Dynamics kabelaansluiting > Artikel: 42arc108
ESX Key1 / Key2 Connection > Artikel: 42arc000
JVC 3.5mm verbinding > Artikel: 42arc104
JVC-kabelaansluiting > Artikel: 42arc105
Kenwood kabelaansluiting > Artikel: 42arc105
Kenwood 2017> 3,5mm vergrendelingsverbinding > Artikel: 42arc107
Kenwood 2020> Sleutel1 / Sleutel2 / GND-verbinding > Artikel: 42arc000
Pioneer 3.5mm verbinding > Artikel: 42arc107
Pioneer AVH/DMH/SPH 3,5mm sluitaansluiting > Artikel: 42
Snooper Key1 / Key2 verbinding > Artikel: 42arc000
Sony 3.5mm sluitaansluiting > Artikel: 42arc107
XZent-kabelaansluiting > Artikel: 42arc108
Zenec kabelaansluiting > Artikel: 42arc108
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
