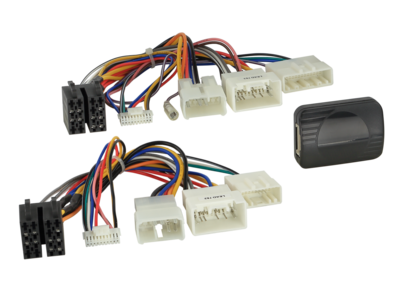

Stuurwiel Interface Diverse modellen Toyota met Fujitsu Ten/ Matsushita HU
€168,99
Prijs met korting
€168,99
Normale prijs
Ga direct naar de productinformatie
Wiel afstandsbediening adapter Toyota
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
analoog
Verbinding: 10 Pin / 20 Pin / 20 Pin Toyota
Verbinding: 10 Pin / 20 Pin / 28 Pin Toyota
Voertuigen met JBL OEM-geluidssysteem
Voertuigen met Fujitsu Ten/ Matsushita OEM-apparaat
Geschikt voor de volgende voertuigen:
Toyota Auris (E150) 07/2007 - 03/2010
Toyota Auris (E150) 03/2010 - 01/2013
Toyota Avianza 2003 - 2011
Toyota Avensis (T22) 01/1998 - 10/2000
Toyota Avensis (T22) 10/2000 - 05/2003
Toyota Corolla (E120) 011/2002 - 07/2004
Toyota Corolla (E120) 07/2004 - 02/2007
Toyota Estima 2000 - 2005
Toyota Fortuner 2005 - 2015
Toyota Hilux (N25) 10-2005 - 11/2008
Toyota Hilux (N25) 11/2008 - 12/2011
Toyota Innova 2004 - 2015
Toyota Landcruiser 1996 - 2002
Toyota Matrix 2003 - 2008
Toyota Prado 1996 - 2002
Toyota Previa (XR30/XR40) 06/2000 - 7/2003
Toyota Prius NHW20 (HW2) 01/2004 - 06/09
Toyota RAV4 (XA2) 10/2000 - 12/2003
Toyota RAV4 (XA2) 12/2003 - 01/2006
Toyota Rush 2006 - 2017
Toyota (AR2) 04/2009 - 01/2013
Toyota Verso-S (XP12) 03/2011 - 07/2014
Toyota Vios 2003 - 2007
Toyota Yaris (P1) 04/1999 - 05/2003
Toyota Yaris (P1) 05/2003 - 01/2006
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
Afstandsbediening op wielen
* JBL OEM geluidssysteem ondersteunt
Aansluitkabel voor de volgende radiofabrikanten:
LFB-kabel 42s/acv > Alpine clink: 42ctalpinelead
LFB 42s/acv > Parrot 4 Pin: 42ctasteroïdelood
LFB-kabel 42s/acv > Boschblauwe stip > 2010 Mini ISO: 42ct blauwe stip lood
LFB kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 kabel: 42ctchinahulead
LFB 42s/acv > Clarion Klinke: 42ctclarionlead
LFB-kabel 42s/acv > Garmin Vieo" RV52 Stereo Dock 3 Kabel: 42ctgarminlead
LFB Cable 42s/acv > JVC 1 Cable/Clink: 42ctjvclead
LFB kabel 42s/acv > Kenwood 1 kabel: 42ctkenwoodlead
LFB-kabel 42s/acv > Multilead verschillende apparaten: 42ctmultilead
LFB-kabel 42s/acc > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead3
LFB-kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead5
LFB-kabel 42s/acv > Panasonic 1 kabel: 42ctpanasoniclead
LFB 42s/acv > Blauwpunt/Kenhout/Pioneerklink: 42ctpioneerlead
LFB-kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> Vergrendeling: 42ctpioneerlead2
LFB 42s/acv > LFB leerapparatuur: 42ctsmartlead
LFB 42s/acv > Blue point/Kenwood/Sony clink: 42ctsonylead
LFB kabel 42s/acv > XZent/Zenec 1 kabel: 42ctzeneclead
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Stuurwiel Interface Diverse modellen Toyota met Fujitsu Ten/ Matsushita HU
€168,99
Prijs met korting
€168,99
Normale prijs
Incl. BTW.
Excl. Verzendkosten.
SKU: 42sty00c-amp
EAN: 4026724670721
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
analoog
Verbinding: 10 Pin / 20 Pin / 20 Pin Toyota
Verbinding: 10 Pin / 20 Pin / 28 Pin Toyota
Voertuigen met JBL OEM-geluidssysteem
Voertuigen met Fujitsu Ten/ Matsushita OEM-apparaat
Geschikt voor de volgende voertuigen:
Toyota Auris (E150) 07/2007 - 03/2010
Toyota Auris (E150) 03/2010 - 01/2013
Toyota Avianza 2003 - 2011
Toyota Avensis (T22) 01/1998 - 10/2000
Toyota Avensis (T22) 10/2000 - 05/2003
Toyota Corolla (E120) 011/2002 - 07/2004
Toyota Corolla (E120) 07/2004 - 02/2007
Toyota Estima 2000 - 2005
Toyota Fortuner 2005 - 2015
Toyota Hilux (N25) 10-2005 - 11/2008
Toyota Hilux (N25) 11/2008 - 12/2011
Toyota Innova 2004 - 2015
Toyota Landcruiser 1996 - 2002
Toyota Matrix 2003 - 2008
Toyota Prado 1996 - 2002
Toyota Previa (XR30/XR40) 06/2000 - 7/2003
Toyota Prius NHW20 (HW2) 01/2004 - 06/09
Toyota RAV4 (XA2) 10/2000 - 12/2003
Toyota RAV4 (XA2) 12/2003 - 01/2006
Toyota Rush 2006 - 2017
Toyota (AR2) 04/2009 - 01/2013
Toyota Verso-S (XP12) 03/2011 - 07/2014
Toyota Vios 2003 - 2007
Toyota Yaris (P1) 04/1999 - 05/2003
Toyota Yaris (P1) 05/2003 - 01/2006
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
Afstandsbediening op wielen
* JBL OEM geluidssysteem ondersteunt
Aansluitkabel voor de volgende radiofabrikanten:
LFB-kabel 42s/acv > Alpine clink: 42ctalpinelead
LFB 42s/acv > Parrot 4 Pin: 42ctasteroïdelood
LFB-kabel 42s/acv > Boschblauwe stip > 2010 Mini ISO: 42ct blauwe stip lood
LFB kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 kabel: 42ctchinahulead
LFB 42s/acv > Clarion Klinke: 42ctclarionlead
LFB-kabel 42s/acv > Garmin Vieo" RV52 Stereo Dock 3 Kabel: 42ctgarminlead
LFB Cable 42s/acv > JVC 1 Cable/Clink: 42ctjvclead
LFB kabel 42s/acv > Kenwood 1 kabel: 42ctkenwoodlead
LFB-kabel 42s/acv > Multilead verschillende apparaten: 42ctmultilead
LFB-kabel 42s/acc > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead3
LFB-kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead5
LFB-kabel 42s/acv > Panasonic 1 kabel: 42ctpanasoniclead
LFB 42s/acv > Blauwpunt/Kenhout/Pioneerklink: 42ctpioneerlead
LFB-kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> Vergrendeling: 42ctpioneerlead2
LFB 42s/acv > LFB leerapparatuur: 42ctsmartlead
LFB 42s/acv > Blue point/Kenwood/Sony clink: 42ctsonylead
LFB kabel 42s/acv > XZent/Zenec 1 kabel: 42ctzeneclead
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Geschikt voor de volgende voertuigen:
- Toyota Auris: 2007-2012
- Toyota Avensis: 1997-2003
- Toyota Corolla: 2002-2007
- Toyota Fortuner: 2005-2009, 2011-2015
- Toyota Hilux: 2004-2011
- Toyota Land Cruiser: 1996-2002
- Toyota Prius: 2003-2009
- Toyota RAV4: 2001-2005
- Toyota Verso: 2009-2013
- Toyota Yaris: 1999-2000, 2002-2005, 2011
Handleiding:
