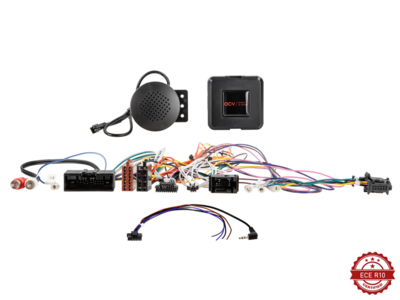

Stuurwiel Interface Ford Diverste Voertuigen 24Pin/Display Multilead
€89,54
Prijs met korting
€89,54
Normale prijs
Ga direct naar de productinformatie
Wiel afstandsbediening adapter Ford
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.Opmerking:
CAN-bus
Verbinding: 24 Pin Ford Plug
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Verbinding: AMP Display Plug > OEM Display
Verbinding: OEM-weergaveplug > Interface
Verbinding: OEM AUX > Cinch(m) rood/wit
Voertuigen met stuurwiel OK en/of spraakfunctietoets
Voertuigen met OEM-scherm
Voertuigen met cd-speler onder bewaking
Niet ondersteund door SYNC > SYNC functie
Voertuigen met OEM-navigatie > Interface-functie gedeeltelijk niet compatibel
SYNC-functies en BT voor installatie uitschakelen
SYNC functie noodoproep is uitgeschakeld met BT functie
Voorkomen van storingen in de instellingen van het beeldschermvoertuig:
Retrofitvoorziening uitschakelen
Druk op maximaal 2 seconden om het instellingenmenu aan te roepen
Instellingen alleen zoals beschreven in de BDA
Bij storingen in de instelmodus:
Na CAN Bushalte opnieuw
De weergaveverbinding moet indien nodig worden uitgebreid
Ondersteunt voertuiginstellingen
Voertuigen met klein display en 2 knoppen rechts > Datuminstelling niet ondersteund
Voertuigen Ford Transit (V363) (FCA/FAD) OEM display installatie van radio installatie scherm niet ondersteund:
OEM-scherm moet aangesloten zijn
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Ford B-MAX (JK8) 10/2012 - 09/2017
Ford C-MAX (DXA) 11/2010 - 05/2015* * * *
Ford C-MAX (DXA) 06/2015 - 12/2019* * * *
Ford Ecosport (JK8) 02/2014 - 10/2017
Ford Fiesta (JA8/JR8) 01/2013 - 06/2017
Ford Focus (DYB) 09/2011 - 09/2014
Ford Focus (DBY) 10/2014 - 08/2018
Ford Kuga (DM2) 03/2013 - 01/2017* *** /*** * *
Ford Kuga (DM2) 01/2017 - 12/2019* *** *
Ford Ranger (2AB) 12/2011 - 12/2015
Ford Transit Connect (PJ2) 12/2013 - 05/2018*/***
Ford Transit Custom (FAC/FDA) 08/2012 - 06/2016*/*
Ford Transit Tourneo Connect (PJ2) 12/2013 - 05/2018*/***
Ford Transit Tourneo Custom (FAC/FAD) 08/2012 - 06/2016*/*
Ford Transit (V363) (FCA/FAD) 08/2014 - 06/06/2016*/*
Ford Taurus 2008 - 2012
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
rood: +12V ontstekingsterminal 15
oranje: +12V lichtterminal 58
paars/wit: +12V retoursignaal
Roze: snelheidssignaal
groen: massa GND handremsignaal
Laadvermogen Outputs: 250 mA max.
Elektriciteitsbehoefte van meer dan 250 mA:
1 relaisspoelweerstand 75 ohm min.
2 relaisspoelweerstand 150 ohm min.
Afstandsbediening op wielen
PDC-backondersteuning
Waarschuwingstonen ondersteund
Ondersteunt voertuiginstellingen
* Voertuigen zonder OEM Display LFB Ford verschillende voertuigen 24Pin zonder display > Artikel: 42sxfo015 in voorbereiding
** Voertuigen met Euro5 uitlaatgasnorm
** Voertuigen met Euro6-emissienorm LFB Ford diverse voertuigen 24Pin USB/AUX > Artikel: 42xfo018
*** Voertuigen met klein display
** Voertuigen zonder OEM touchscreen
***Displayverbinding moet indien nodig worden uitgebreid
*** Voertuigen met klein display en 2 insteltoetsen rechts: datuminstelling niet ondersteund
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding met CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Stuurwiel Interface Ford Diverste Voertuigen 24Pin/Display Multilead
€89,54
Prijs met korting
€89,54
Normale prijs
Incl. BTW.
Excl. Verzendkosten.
SKU: 42xfo008
EAN: 4026724916461
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.Opmerking:
CAN-bus
Verbinding: 24 Pin Ford Plug
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Verbinding: AMP Display Plug > OEM Display
Verbinding: OEM-weergaveplug > Interface
Verbinding: OEM AUX > Cinch(m) rood/wit
Voertuigen met stuurwiel OK en/of spraakfunctietoets
Voertuigen met OEM-scherm
Voertuigen met cd-speler onder bewaking
Niet ondersteund door SYNC > SYNC functie
Voertuigen met OEM-navigatie > Interface-functie gedeeltelijk niet compatibel
SYNC-functies en BT voor installatie uitschakelen
SYNC functie noodoproep is uitgeschakeld met BT functie
Voorkomen van storingen in de instellingen van het beeldschermvoertuig:
Retrofitvoorziening uitschakelen
Druk op maximaal 2 seconden om het instellingenmenu aan te roepen
Instellingen alleen zoals beschreven in de BDA
Bij storingen in de instelmodus:
Na CAN Bushalte opnieuw
De weergaveverbinding moet indien nodig worden uitgebreid
Ondersteunt voertuiginstellingen
Voertuigen met klein display en 2 knoppen rechts > Datuminstelling niet ondersteund
Voertuigen Ford Transit (V363) (FCA/FAD) OEM display installatie van radio installatie scherm niet ondersteund:
OEM-scherm moet aangesloten zijn
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Ford B-MAX (JK8) 10/2012 - 09/2017
Ford C-MAX (DXA) 11/2010 - 05/2015* * * *
Ford C-MAX (DXA) 06/2015 - 12/2019* * * *
Ford Ecosport (JK8) 02/2014 - 10/2017
Ford Fiesta (JA8/JR8) 01/2013 - 06/2017
Ford Focus (DYB) 09/2011 - 09/2014
Ford Focus (DBY) 10/2014 - 08/2018
Ford Kuga (DM2) 03/2013 - 01/2017* *** /*** * *
Ford Kuga (DM2) 01/2017 - 12/2019* *** *
Ford Ranger (2AB) 12/2011 - 12/2015
Ford Transit Connect (PJ2) 12/2013 - 05/2018*/***
Ford Transit Custom (FAC/FDA) 08/2012 - 06/2016*/*
Ford Transit Tourneo Connect (PJ2) 12/2013 - 05/2018*/***
Ford Transit Tourneo Custom (FAC/FAD) 08/2012 - 06/2016*/*
Ford Transit (V363) (FCA/FAD) 08/2014 - 06/06/2016*/*
Ford Taurus 2008 - 2012
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
rood: +12V ontstekingsterminal 15
oranje: +12V lichtterminal 58
paars/wit: +12V retoursignaal
Roze: snelheidssignaal
groen: massa GND handremsignaal
Laadvermogen Outputs: 250 mA max.
Elektriciteitsbehoefte van meer dan 250 mA:
1 relaisspoelweerstand 75 ohm min.
2 relaisspoelweerstand 150 ohm min.
Afstandsbediening op wielen
PDC-backondersteuning
Waarschuwingstonen ondersteund
Ondersteunt voertuiginstellingen
* Voertuigen zonder OEM Display LFB Ford verschillende voertuigen 24Pin zonder display > Artikel: 42sxfo015 in voorbereiding
** Voertuigen met Euro5 uitlaatgasnorm
** Voertuigen met Euro6-emissienorm LFB Ford diverse voertuigen 24Pin USB/AUX > Artikel: 42xfo018
*** Voertuigen met klein display
** Voertuigen zonder OEM touchscreen
***Displayverbinding moet indien nodig worden uitgebreid
*** Voertuigen met klein display en 2 insteltoetsen rechts: datuminstelling niet ondersteund
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding met CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Geschikt voor de volgende voertuigen:
- Ford B-Max: 2012-2017
- Ford C-Max: 2010-2019
- Ford Ecosport: 2014-2017
- Ford Fiesta: 2013-2017
- Ford Focus: 2011-2018
- Ford Kuga: 2013-2019
- Ford Ranger: 2011-2015
- Ford Taurus: 2008-2012
- Ford Tourneo Connect: 2013-2018
- Ford Tourneo Custom: 2012-2014, 2016, 2019
- Ford Transit: 2014-2016
- Ford Transit Connect: 2014-2018, 2020
- Ford Transit Custom: 2012-2014, 2016-2017
Handleiding:
