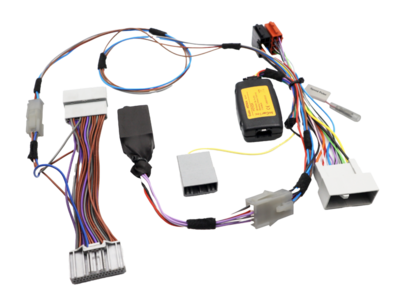

Stuurwiel Interface Honda Civic (Tourer) / CR-V OEM Navigatie
€168,38
Prijs met korting
€168,38
Normale prijs
Ga direct naar de productinformatie
Wiel afstandsbediening adapter Honda
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
analoge stuur afstandsbediening
Verbinding: 24 Pin / 20 Pin Honda
Aansluiting: 32 pin iMIT display plug
Voertuigen aan de dealerzijde uitgerust OEM Navigatietype xxxxB met knop en 2 knoppen Tune/Track high-down en BRON/DISP OFF rechts compatibel zie artikelfoto 2
Voertuigen zonder OEM-geluidssysteem
Ondersteunt iMIT display via afstandsbediening* *
OEM achtercamera ondersteund in iMIT display
* Voertuigen met OEM-geluidssysteem extra +12V Amp Remote Pin 16
*Active systeemadapter verschillende voertuigen ISO>ISO > Artikel 13-1190-50
**Ondersteuning voor off-connected retrofitapparaat > 0V antenne afstandsbediening blauw (zie BDA)
Geschikt voor de volgende voertuigen:
Honda Civic (FK) 02/2012 - 01/2015
Honda Civic Limousine (FK) 05/2015 - 06/2017
Honds Civic Tourer (FK) 02/2014 - 01/2015
Honda CR-V (RE6) 11/2012 - 02/2015
Honda CR-V (RE6) 03/2015 - 08/2018
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
Roze: snelheidssignaal
Afstandsbediening op wielen
voertuiginstellingen iMIT-display wordt ondersteund wanneer de retrofitvoorziening wordt uitgeschakeld
OEM achtercamera iMIT display ondersteunt
Aansluitkabel voor de volgende radiofabrikanten:
LFB InCartec Cable > Blue Point/China HU/Kenwood: 42k-000
LFB InCartec Kabel > Multilead diverse apparaten: 42k-025
LFB InCartec Cable > Alpine: 42k-100
LFB InCartec Cable > Blue Point/Kenwood/Pioneer: 42k-300
LFB InCartec Cable > XZent/Zenec: 42k-400
LFB InCartec Cable > Sony: 42k-600
LFB InCartec Kabel > Kenwood: 42k-700a
LFB InCartec Cable > Clarion: 42k-800
LFB InCartec kabel > JVC: 42k-900
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Stuurwiel Interface Honda Civic (Tourer) / CR-V OEM Navigatie
€168,38
Prijs met korting
€168,38
Normale prijs
Incl. BTW.
Excl. Verzendkosten.
SKU: 42k-1133-001
EAN: 4026724345278
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
analoge stuur afstandsbediening
Verbinding: 24 Pin / 20 Pin Honda
Aansluiting: 32 pin iMIT display plug
Voertuigen aan de dealerzijde uitgerust OEM Navigatietype xxxxB met knop en 2 knoppen Tune/Track high-down en BRON/DISP OFF rechts compatibel zie artikelfoto 2
Voertuigen zonder OEM-geluidssysteem
Ondersteunt iMIT display via afstandsbediening* *
OEM achtercamera ondersteund in iMIT display
* Voertuigen met OEM-geluidssysteem extra +12V Amp Remote Pin 16
*Active systeemadapter verschillende voertuigen ISO>ISO > Artikel 13-1190-50
**Ondersteuning voor off-connected retrofitapparaat > 0V antenne afstandsbediening blauw (zie BDA)
Geschikt voor de volgende voertuigen:
Honda Civic (FK) 02/2012 - 01/2015
Honda Civic Limousine (FK) 05/2015 - 06/2017
Honds Civic Tourer (FK) 02/2014 - 01/2015
Honda CR-V (RE6) 11/2012 - 02/2015
Honda CR-V (RE6) 03/2015 - 08/2018
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
Roze: snelheidssignaal
Afstandsbediening op wielen
voertuiginstellingen iMIT-display wordt ondersteund wanneer de retrofitvoorziening wordt uitgeschakeld
OEM achtercamera iMIT display ondersteunt
Aansluitkabel voor de volgende radiofabrikanten:
LFB InCartec Cable > Blue Point/China HU/Kenwood: 42k-000
LFB InCartec Kabel > Multilead diverse apparaten: 42k-025
LFB InCartec Cable > Alpine: 42k-100
LFB InCartec Cable > Blue Point/Kenwood/Pioneer: 42k-300
LFB InCartec Cable > XZent/Zenec: 42k-400
LFB InCartec Cable > Sony: 42k-600
LFB InCartec Kabel > Kenwood: 42k-700a
LFB InCartec Cable > Clarion: 42k-800
LFB InCartec kabel > JVC: 42k-900
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Geschikt voor de volgende voertuigen:
- Honda Civic: 2012-2017
- Honda CR-V: 2012-2018
Handleiding:
