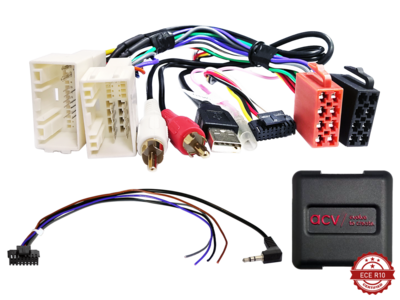

Stuurwiel Interface Hyundai/Kia Voertuigen 24Pin/18Pin Multilead USB/AUX (42shy019, 42ski015)
€48,12
Prijs met korting
€48,12
Normale prijs
Ga direct naar de productinformatie
Hyundai / Kia
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
analoog
Verbinding: 24 Pin / 18 Pin Hyundai Plug
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Verbinding: OEM AUX > Cinch(m) rood/wit
Verbinding: OEM USB > USB- A
Voertuigen zonder OEM-geluidssysteem
voertuigen 2016>:
+12V ontsteking stroomaansluiting 15 zekeringkast bevestigd indien nodig
Voertuigen met verschillende aansluitstukken en voertuigen met OEM-navigatie:
Controleer de bezetting van de stekker om storingen of defecten in het voertuig of de retrofitvoorziening te voorkomen door vóór de aansluiting te meten:
AUX-aansluiting bezetting met OEM-apparaat door meting vóór aansluiting
USB-poortbezetting met OEM-apparaat door meting vóór aansluiting
USB Apple Car Play / Android Car niet ondersteund in alle voertuigen
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Hyundai
Hyundai Azera 2011 - 2017
Hyundai Elantra 2011 - 2015
Hyundai H1 (TQ) 03/2011 - 08/2018* *
Hyundai H1 (TQ) 08/2018 - 07/2020**
Hyundai H350 06/2015 -12/2019*
Hyundai i10 (IA) 11/2013 - 12/2016
Hyundai i10 (IA) 01/2017 - 12/2019**
Hyundai i40 (VF) 09/2011 - 05/2015 *
Hyundai i40 (VF) 05/2015 - 08/2018*
Hyundai i40 (VF) 08/2018 - 07/20182019*
Hyundai i45 2009 - 2014
Hyundai i800 2007 - 2021*
Hyundai ix35 (EL) 03/2010 - 09/2013
Hyundai ix35 (EL) 09/2013 - 07/2015
Hyundai ix45 2013 - 2018* *
Hyundai Santa-Fe (DM) 10/2012 - 11/2015
Hyundai Sonata (YF) 2009 - 2014
Hyundai Tucson (TL) 04/2010 - 06/2015
Hyundai Tucson (TL) 07/2015 - 07/2018* *
Hyundai Tucson (TL) 07/2018 - 12/2020**
Kia
Kia Cee'd (JD) 06/2012 - 09/2015
Kia Forte 2012 - 2016
Kia Picanto (TA) 09/2011 - 04/2015
Kia Picanto (TA) 04/2015 - 03/2017
Kia Pro-Cee'd (JD) 07/2013 - 09/2015
Kia Rio (UB) 09/2011 - 01/2015
Kia Rio (UB) 01/2015 - 01/2017
Kia Rio (YB) 02/2017 - 02/02020* * *
Kia Rio (YB) 08/2020 - 04/2023* * *
Kia Soul (AM) 09/2011 - 03/2014* *
Kia Ziel (PS) 03/2014 - 11/2016
Kia Sportage (SL) 08/2010 - 03/2014
Kia Sportage (SL) 03/2014 - 01/2016
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
Afstandsbediening op wielen
* Voertuigen met Continental OEM Navigatie
**Voertuigen 2016> zonder OEM-navigatie
*** Voertuigen met Basic OEM apparaat met 4 x stationstoetsen / 1 x FAV / 1 x BACK
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Stuurwiel Interface Hyundai/Kia Voertuigen 24Pin/18Pin Multilead USB/AUX (42shy019, 42ski015)
€48,12
Prijs met korting
€48,12
Normale prijs
Incl. BTW.
Excl. Verzendkosten.
SKU: 42xhy019
EAN: 4026724916522
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
analoog
Verbinding: 24 Pin / 18 Pin Hyundai Plug
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Verbinding: OEM AUX > Cinch(m) rood/wit
Verbinding: OEM USB > USB- A
Voertuigen zonder OEM-geluidssysteem
voertuigen 2016>:
+12V ontsteking stroomaansluiting 15 zekeringkast bevestigd indien nodig
Voertuigen met verschillende aansluitstukken en voertuigen met OEM-navigatie:
Controleer de bezetting van de stekker om storingen of defecten in het voertuig of de retrofitvoorziening te voorkomen door vóór de aansluiting te meten:
AUX-aansluiting bezetting met OEM-apparaat door meting vóór aansluiting
USB-poortbezetting met OEM-apparaat door meting vóór aansluiting
USB Apple Car Play / Android Car niet ondersteund in alle voertuigen
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Hyundai
Hyundai Azera 2011 - 2017
Hyundai Elantra 2011 - 2015
Hyundai H1 (TQ) 03/2011 - 08/2018* *
Hyundai H1 (TQ) 08/2018 - 07/2020**
Hyundai H350 06/2015 -12/2019*
Hyundai i10 (IA) 11/2013 - 12/2016
Hyundai i10 (IA) 01/2017 - 12/2019**
Hyundai i40 (VF) 09/2011 - 05/2015 *
Hyundai i40 (VF) 05/2015 - 08/2018*
Hyundai i40 (VF) 08/2018 - 07/20182019*
Hyundai i45 2009 - 2014
Hyundai i800 2007 - 2021*
Hyundai ix35 (EL) 03/2010 - 09/2013
Hyundai ix35 (EL) 09/2013 - 07/2015
Hyundai ix45 2013 - 2018* *
Hyundai Santa-Fe (DM) 10/2012 - 11/2015
Hyundai Sonata (YF) 2009 - 2014
Hyundai Tucson (TL) 04/2010 - 06/2015
Hyundai Tucson (TL) 07/2015 - 07/2018* *
Hyundai Tucson (TL) 07/2018 - 12/2020**
Kia
Kia Cee'd (JD) 06/2012 - 09/2015
Kia Forte 2012 - 2016
Kia Picanto (TA) 09/2011 - 04/2015
Kia Picanto (TA) 04/2015 - 03/2017
Kia Pro-Cee'd (JD) 07/2013 - 09/2015
Kia Rio (UB) 09/2011 - 01/2015
Kia Rio (UB) 01/2015 - 01/2017
Kia Rio (YB) 02/2017 - 02/02020* * *
Kia Rio (YB) 08/2020 - 04/2023* * *
Kia Soul (AM) 09/2011 - 03/2014* *
Kia Ziel (PS) 03/2014 - 11/2016
Kia Sportage (SL) 08/2010 - 03/2014
Kia Sportage (SL) 03/2014 - 01/2016
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
Afstandsbediening op wielen
* Voertuigen met Continental OEM Navigatie
**Voertuigen 2016> zonder OEM-navigatie
*** Voertuigen met Basic OEM apparaat met 4 x stationstoetsen / 1 x FAV / 1 x BACK
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Geschikt voor de volgende voertuigen:
- Hyundai Azera: 2011-2017
- Hyundai Elantra: 2011-2015
- Hyundai1: 2010-2020
- Hyundai H350: 2015-2019
- Hyundai i10: 2013-2019
- Hyundai i40: 2011-2019
- Hyundai ix35: 2010-2015
- Hyundai Santa Fe: 2010, 2012-2013, 2015
- Hyundai Sonata: 2009-2014
- Hyundai Tucson: 2010-2020
- Kia Cee Foced: 2012-2015
- Kia Picanto: 2013-2016
- Kia Pro Ceed: 2013-2015
- Kia Rio: 2011-2015, 2017-2018, 2020-2023
- Kia Ziel: 2011-2016
- Kia Sportage: 2010-2016
Handleiding:
