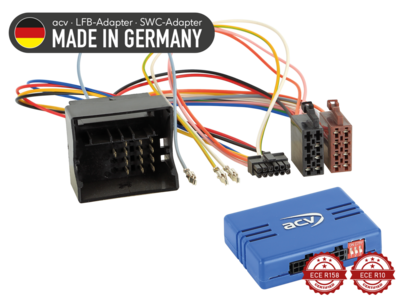

Stuurwiel Interface Nissan/Opel/Renault diverse voertuigen 40Pin Quadlock
€74,99
Prijs met korting
€74,99
Normale prijs
Ga direct naar de productinformatie
Wiel afstandsbediening adapter Opel
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
CAN-bus
Verbinding: 40 Pin Quadlock Opel Plug > Artikel: 42cx21
Positie van de dipschakelaar voor de retrofitvoorziening
Voertuigen met CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90 OEM-apparaat
Voertuiginstellingen worden niet ondersteund
Voertuigen Opel Corsa D (S07) 10/2006 - 08/2014 Gesteunde voertuiginstellingen:
Stuurstangwisserhendel
Voertuigen Opel Corsa D (S07) 10/2006 - 08/2014 met defecte interface na langere bedrijfstijd:
1: OEM-apparaat verbinden
2: CAN-bus om te rusten
3: CAN-bus alternatieve handvat > 32 Pin OEM Weergave plug kan hoog / kan laag > Pin 20 / Pin 23
4: CAN-bus alternatieve tap > Comfort-CAN naar climatetronic
Geschikt voor de volgende voertuigen:
Opel
Opel Antara (L-A) 11/2006 - 11/2010
Opel Antara (L-A) 01/2011 - 03/2015
Opel Agila A (H00) 06/2003 - 11/2007
Opel Astra H (A-H) 03/2004 - 02/2007
Opel Astra H (A-H) 02/2007 - 11/2010
Opel Combo (C) 10/2004 - 09/2011
Opel Corsa C (X01) 7/2003 - 07/2006
Opel Corsa D (S07) 10/2006 - 11/2010
Opel Corsa D (S07) 01/2011 - 08/2014
Opel Meriva A (X01) 11/2005 - 03/2010
Opel Signum I (Z03) 09/2005 - 08/2008
Opel Tigra Twin Top (X-C) 07/2004 - 11/2009
Opel Vectra C (Z02) 09/2005 - 09/2008
Opel Vivaro A (X83) 09/2006 - 01/2011
Opel Opel B (A-H) 07/2005 - 6/2010
Opel Opel B (A-H) 02/2008 - 12/2014
Nissan
Nissan Primastar (X83) 09/2006 - 01/2011
Renault
Renault Trafic II (L/jL) 10/2006 - 01/2011 *
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
roze: +12V ontstekingsterminal 15 1,5A max.
oranje: +12V lichtterminal 58 0,1A max.
wit: +12V retoursignaal 1.5A max.
geel/groen geel/rood: snelheidssignaal
grijs: geen functie
Afstandsbediening op wielen
* Voertuigen met trapeziumvormige OEM-apparaat
Aansluitkabel voor de volgende radiofabrikanten:
Multilead diverse apparaten > Artikel: 42arc100
Alpine 3,5 mm haven > Artikel: 42arc101
Blue dot 2010> 3,5mm pionverbinding > Artikel: 42arc107
Blauw punt 2010> Sleutel1 / Sleutel2 / (GND) Verbinding > Artikel: 42arc000
China HU Sleutel1 / Sleutel2 / (GND) Verbinding > Artikel: 42arc000
Clarion 3,5mm-poort > Artikel: 42arc104
Digital Dynamics kabelaansluiting > Artikel: 42arc108
ESX Key1 / Key2 Connection > Artikel: 42arc000
JVC 3.5mm verbinding > Artikel: 42arc104
JVC-kabelaansluiting > Artikel: 42arc105
Kenwood kabelaansluiting > Artikel: 42arc105
Kenwood 2017> 3,5mm vergrendelingsverbinding > Artikel: 42arc107
Kenwood 2020> Sleutel1 / Sleutel2 / GND-verbinding > Artikel: 42arc000
Pioneer 3.5mm verbinding > Artikel: 42arc107
Pioneer AVH/DMH/SPH 3,5mm sluitaansluiting > Artikel: 42
Snooper Key1 / Key2 verbinding > Artikel: 42arc000
Sony 3.5mm sluitaansluiting > Artikel: 42arc107
XZent-kabelaansluiting > Artikel: 42arc108
Zenec kabelaansluiting > Artikel: 42arc108
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Stuurwiel Interface Nissan/Opel/Renault diverse voertuigen 40Pin Quadlock
€74,99
Prijs met korting
€74,99
Normale prijs
Incl. BTW.
Excl. Verzendkosten.
SKU: 42a-1230-004
EAN: 4026724915747
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
CAN-bus
Verbinding: 40 Pin Quadlock Opel Plug > Artikel: 42cx21
Positie van de dipschakelaar voor de retrofitvoorziening
Voertuigen met CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90 OEM-apparaat
Voertuiginstellingen worden niet ondersteund
Voertuigen Opel Corsa D (S07) 10/2006 - 08/2014 Gesteunde voertuiginstellingen:
Stuurstangwisserhendel
Voertuigen Opel Corsa D (S07) 10/2006 - 08/2014 met defecte interface na langere bedrijfstijd:
1: OEM-apparaat verbinden
2: CAN-bus om te rusten
3: CAN-bus alternatieve handvat > 32 Pin OEM Weergave plug kan hoog / kan laag > Pin 20 / Pin 23
4: CAN-bus alternatieve tap > Comfort-CAN naar climatetronic
Geschikt voor de volgende voertuigen:
Opel
Opel Antara (L-A) 11/2006 - 11/2010
Opel Antara (L-A) 01/2011 - 03/2015
Opel Agila A (H00) 06/2003 - 11/2007
Opel Astra H (A-H) 03/2004 - 02/2007
Opel Astra H (A-H) 02/2007 - 11/2010
Opel Combo (C) 10/2004 - 09/2011
Opel Corsa C (X01) 7/2003 - 07/2006
Opel Corsa D (S07) 10/2006 - 11/2010
Opel Corsa D (S07) 01/2011 - 08/2014
Opel Meriva A (X01) 11/2005 - 03/2010
Opel Signum I (Z03) 09/2005 - 08/2008
Opel Tigra Twin Top (X-C) 07/2004 - 11/2009
Opel Vectra C (Z02) 09/2005 - 09/2008
Opel Vivaro A (X83) 09/2006 - 01/2011
Opel Opel B (A-H) 07/2005 - 6/2010
Opel Opel B (A-H) 02/2008 - 12/2014
Nissan
Nissan Primastar (X83) 09/2006 - 01/2011
Renault
Renault Trafic II (L/jL) 10/2006 - 01/2011 *
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
roze: +12V ontstekingsterminal 15 1,5A max.
oranje: +12V lichtterminal 58 0,1A max.
wit: +12V retoursignaal 1.5A max.
geel/groen geel/rood: snelheidssignaal
grijs: geen functie
Afstandsbediening op wielen
* Voertuigen met trapeziumvormige OEM-apparaat
Aansluitkabel voor de volgende radiofabrikanten:
Multilead diverse apparaten > Artikel: 42arc100
Alpine 3,5 mm haven > Artikel: 42arc101
Blue dot 2010> 3,5mm pionverbinding > Artikel: 42arc107
Blauw punt 2010> Sleutel1 / Sleutel2 / (GND) Verbinding > Artikel: 42arc000
China HU Sleutel1 / Sleutel2 / (GND) Verbinding > Artikel: 42arc000
Clarion 3,5mm-poort > Artikel: 42arc104
Digital Dynamics kabelaansluiting > Artikel: 42arc108
ESX Key1 / Key2 Connection > Artikel: 42arc000
JVC 3.5mm verbinding > Artikel: 42arc104
JVC-kabelaansluiting > Artikel: 42arc105
Kenwood kabelaansluiting > Artikel: 42arc105
Kenwood 2017> 3,5mm vergrendelingsverbinding > Artikel: 42arc107
Kenwood 2020> Sleutel1 / Sleutel2 / GND-verbinding > Artikel: 42arc000
Pioneer 3.5mm verbinding > Artikel: 42arc107
Pioneer AVH/DMH/SPH 3,5mm sluitaansluiting > Artikel: 42
Snooper Key1 / Key2 verbinding > Artikel: 42arc000
Sony 3.5mm sluitaansluiting > Artikel: 42arc107
XZent-kabelaansluiting > Artikel: 42arc108
Zenec kabelaansluiting > Artikel: 42arc108
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Geschikt voor de volgende voertuigen:
- Nissan Primastar: 2006-2011
- Opel Agila: 2003-2007
- Opel Antara: 2006-2015
- Opel Astra: 2004-2010
- Opel Combo: 2004-2007, 2009-2011
- Opel Corsa: 2004-2009, 2011-2014
- Opel Meriva: 2005-2010
- Opel Signum: 2005-2008
- Opel Tigra: 2004-2009
- Opel Vectra: 2005-2008
- Opel Vivaro: 2006-2011
- Opel Opel: 2005-2014
- Renault Trafic: 2006-2010
Handleiding:
