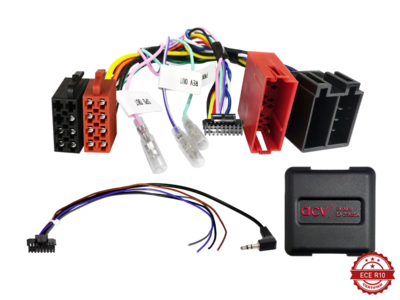

Stuurwiel Interface Renault/Nissan/Opel Voertuigen Multilead ISO (42srn007)
€65,82
Prijs met korting
€65,82
Normale prijs
Ga direct naar de productinformatie
Nissan / Opel /Renault
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
CAN-bus
Verbinding: ISO / Mini ISO
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Voertuigen met extern display
Voertuigen zonder Arkamys DSP OEM-geluidssysteem
Voertuigen zonder OEM-apparaat met eigen display zonder front USB
Voertuigen zonder Radiosat Classic OEM-apparaat > Contactondersteuning
Extern OEM-scherm moet verbonden blijven
Datum/tijd instelling ondersteund
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Nissan
Nissan NV 400 09/2010 - 06/2014
Nissan Primastar (X83) 01/2011 - 05/2015
Opel
Opel Movano (B) 02/2010 - 08/2014
Opel Vivaro B (X83) 01/2011 - 08/2014
Renault
Renault Clio III (R) 05/2009 - 04/2014
Renault Grand Mode (P) 01/2008 - 03/2013
Renault Grand Scenic 04/2009 - 09/2016
Renault Laguna III (BT) 10/2007 - 09/2014
Renault Master (III) 02/2010 - 08/2014
Renault-modus (P) 04/2008 - 12/2012
Renault Mégane (III) 2008 - 12/2013
Renault Scenic III (JZ) 6/2009 - 02/2012
Renault Trafic II (JL/FL/EL Facelift) 01/2011 - 08/2014
Renault Twingo II (N) 09/2009 - 12/2011* /*
Renault Wind (N) 08/2010 - 08/2013*
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
rood: +12V ontstekingsterminal 15
oranje: +12V lichtterminal 58
paars/wit: +12V retoursignaal
Roze: snelheidssignaal
groen: massa GND handremsignaal
Laadvermogen Outputs: 250 mA max.
Elektriciteitsbehoefte van meer dan 250 mA:
1 relaisspoelweerstand 75 ohm min.
2 relaisspoelweerstand 150 ohm min.
Afstandsbediening op wielen
* Voertuigen met OEM-apparaat zonder USB-voorkant > Artikel LFB Nissan/Renault ISO/Mini ISO geel/OEM apparaat met display: 42k-1250-000
** Voertuigen met Updatelijst OEM-apparaat zonder display
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding met CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Stuurwiel Interface Renault/Nissan/Opel Voertuigen Multilead ISO (42srn007)
€65,82
Prijs met korting
€65,82
Normale prijs
Incl. BTW.
Excl. Verzendkosten.
SKU: 42xrn007
EAN: 4026724916881
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
CAN-bus
Verbinding: ISO / Mini ISO
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Voertuigen met extern display
Voertuigen zonder Arkamys DSP OEM-geluidssysteem
Voertuigen zonder OEM-apparaat met eigen display zonder front USB
Voertuigen zonder Radiosat Classic OEM-apparaat > Contactondersteuning
Extern OEM-scherm moet verbonden blijven
Datum/tijd instelling ondersteund
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Nissan
Nissan NV 400 09/2010 - 06/2014
Nissan Primastar (X83) 01/2011 - 05/2015
Opel
Opel Movano (B) 02/2010 - 08/2014
Opel Vivaro B (X83) 01/2011 - 08/2014
Renault
Renault Clio III (R) 05/2009 - 04/2014
Renault Grand Mode (P) 01/2008 - 03/2013
Renault Grand Scenic 04/2009 - 09/2016
Renault Laguna III (BT) 10/2007 - 09/2014
Renault Master (III) 02/2010 - 08/2014
Renault-modus (P) 04/2008 - 12/2012
Renault Mégane (III) 2008 - 12/2013
Renault Scenic III (JZ) 6/2009 - 02/2012
Renault Trafic II (JL/FL/EL Facelift) 01/2011 - 08/2014
Renault Twingo II (N) 09/2009 - 12/2011* /*
Renault Wind (N) 08/2010 - 08/2013*
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
rood: +12V ontstekingsterminal 15
oranje: +12V lichtterminal 58
paars/wit: +12V retoursignaal
Roze: snelheidssignaal
groen: massa GND handremsignaal
Laadvermogen Outputs: 250 mA max.
Elektriciteitsbehoefte van meer dan 250 mA:
1 relaisspoelweerstand 75 ohm min.
2 relaisspoelweerstand 150 ohm min.
Afstandsbediening op wielen
* Voertuigen met OEM-apparaat zonder USB-voorkant > Artikel LFB Nissan/Renault ISO/Mini ISO geel/OEM apparaat met display: 42k-1250-000
** Voertuigen met Updatelijst OEM-apparaat zonder display
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding met CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Geschikt voor de volgende voertuigen:
- Nissan NV400: 2010-2014
- Nissan Primastar: 2011-2015
- Opel Movano: 2010-2014
- Opel Vivaro: 2011-2014
- Renault Clio: 2009-2014
- Renault Grand Renault: 2009-2015
- Renault Laguna: 2007-2010
- Renault Master: 2002-2006
- Renault Mégane: 2008-2013
- Renault Mode: 2008-2013
- Renault Scénic: 2009-2016
- Renault Trafic: 2011-2014
- Renault Twingo: 2007-2010, 2014
- Renault Wind: 2010-2013
Handleiding:
