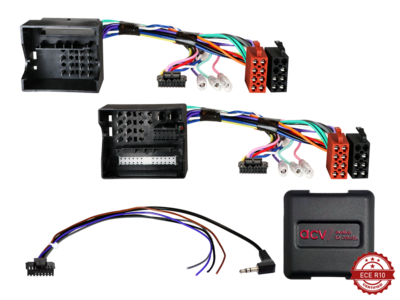

Stuurwiel Interface Seat/Skoda/VW 40Pin/52Pin Quadlock Multilead
€72,60
Prijs met korting
€72,60
Normale prijs
Ga direct naar de productinformatie
Seat / Skoda / VW
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
CAN-bus
Aansluiting: 40 Pin Quadlock VAG Plug
Verbinding: 52 Pin Quadlock VAG Plug
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Voertuigen zonder OEM-geluidssysteem
Voertuigen Seat met/zonder MIB-PQ-platform
Voertuigen Seat zonder Seat Exeo (3R) 03/2009 - 05/2013
Voertuigen Skoda met Bolero / Stream OEM-apparaat
Voertuigen Skoda met Amundson / Columbus OEM Navigatie
Voertuigen Skoda met MIB-PQ-platform
Voertuigen Skoda zonder technisch OEM-apparaat
Voertuigen VW met RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM-apparaat
Voertuigen VW met RNS315 / RNS510 OEM Navigatie
Voertuigen VW met MIB-PQ-platform
Voertuigen VW zonder RCD320 OEM-apparaat met ISO-pluggen
Voertuigen met 40 Pin Quadlock OEM-geluidssysteem:
LFB Audi/Seat/Skoda/VW verschillende voertuigen Quadlock > Artikel 42a-1324-001
Voertuigen met 52 Pin Quadlock:
Voertuiginstellingen worden niet ondersteund
E-Call wordt niet ondersteund
Voertuigen met 52 pin quadlock E-Call:
E-Call Maintenance MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel 1424-28
Voertuigen met 52 pin quadlock achtercamera:
Achtercameraadapter OEM VW diverse voertuigen MIB-PQ > Artikel: 771324-1037
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Seat
Seat Alhambra (7N) 10/2010 - 04/2015
Seat Alhambra (7N) 06/2016 - 08/2019
Seat Altea (5P) 06/2004 - 03/2009
Seat Altea (5P) 04/2009 - 07/2015
Seat Ibiza (6J) 06/2008 - 02/2012
Seat Ibiza (6J) 03/2012 - 06/2015
Seat Leon (1P) 09/2005 - 03/2009
Seat Leon (1P) 04-2009 - 11/2012
Seat Mii (AA) 12/2011 - 06/2019
Seat Mii (AA) 05/2017 - 06/2019 *
Seat Mii (AA) 01/2020 - 02/2021
Seat Toledo (5P) 01/2005 - 10/2009
Seat Toledo (NH) 03/2013 - 05/2015
Skoda
Skoda Citigo (AA) 06/2012 - 05/2017 *
Skoda Citigo (AA) 05/2017 - 06/2019 *
Skoda Citigo iv (AA) 01/2020 - 08/2021
Skoda Fabia (5J) 03/2007 - 04/2010
Skoda Fabia (5J) 6/2010 - 06/2014
Skoda Octavia (1Z) 06/2004 - 05/2009
Skoda Octavia (1Z) 01/2009 - 03/2013
Skoda Rapid (NH) 10/2012 - 04/2015
Skoda Roomster (5J) 09/2006 - 04/2010
Skoda Roomster (5J) 006/2010 - 02/2015
Skoda Fantastisch (3T) 07/2008 - 05/2013
Skoda Fantastisch (3T) 6/2013 - 05/2015
Skoda Yeti (5L) 08/2009 - 10/2013
VW
VW Amarok (2H) 03/2010 - 08/2016
VW Amarok (2H) 09/2016 - 07/2020
VW Kever (16) 11/2011 - 06/2016
Volkswagen Caddy III (2K) 10/2003 - 08/2010
Volkswagen Caddy III (2K) 09/2010 - 04/2015
Volkswagen Caddy IV (DU) 06/2015 - 09/2020
Volkswagen CC (3C/35) 06/2008 - 08/2016
Volkswagen Eos (1F) 05/2006 - 10/2010
Volkswagen Eos (1F) 10/2010 - 04/2015
Volkswagen Fox (5Z) 04/2005 - 08/2011
Volkswagen Fusca (Brazilië) 2005 - 2011
VW Golf V (1K) 11/2003 - 09/2008
VW Golf V (1KM) 06/2007 - 10/2009
VW Golf V Plus (1KP) 01/2005 - 02/2009
Volkswagen Golf VI (1K) 11/2008 - 09/2012
Volkswagen Golf VI (1KM) 11/009 - 04/2013
VW Golf VI Plus (1KP) 03/2009 - 01/2014
Volkswagen Grand California (SY/SZ) 03/2019 - 06/2024
Volkswagen Jetta III (1K5/1KM) 09/2005 - 10/2010
Volkswagen Jetta IV (162) 01/2011 - 08/2014
Volkswagen Magotan (Asia) 2005 - 2011
VW Passat B6 (3C2) 11/2005 - 07/2010
VW Passat B6 (3C5) 08/2005 - 07/2010
VW Passat B7 (3C/362) 11/2010 - 10/2014
VW Polo IV (9N) 03/2005 - 03/2009
VW Polo V (6R) 6/2009 - 01/2014
Volkswagen Scirocco III (13) 08/2008 - 04/2014
VW Sagitar (China) 2005 - 2011
VW Sharan II (7N) 08/2010 - 04/2015
VW Sharan II (7N) 07/2015 - 10/2021
VW Suran 2009 - 2015
Volkswagen Tiguan I (5N) 11/2007 - 02/2011
Volkswagen Tiguan I (5N) 06/2011 - 04/2016
Volkswagen Tiguan II (5N) 05/2016 - 05/2021
VW Touran (1T) 01/2003 - 09/2006
VW Touran (1T) 11/2006 - 04/2010
VW Touran (1T) 08/2010 - 04/2015
Volkswagen T6 (7HC) 07/2015 - 08/2019
Volkswagen T6.1 (7HC) 10/2019 - 04/2024
Volkswagen omhoog! 12/2011 - 06/2016
Volkswagen omhoog! 07/2016 - 12/022
Volkswagen e-up! 08/02016 - 08-2023*
VW Vento (Mexico) 2005 - 2011
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
rood: +12V ontstekingsterminal 15
oranje: +12V lichtterminal 58
paars/wit: +12V retoursignaal
Roze: snelheidssignaal
groen: massa GND handremsignaal
Laadvermogen Outputs: 250 mA max.
Elektriciteitsbehoefte van meer dan 250 mA:
1 relaisspoelweerstand 75 ohm min.
2 Ralais spoelweerstand 150 ohm min.
Afstandsbediening op wielen
* Voertuigen zonder OEM-geluidssysteem
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
