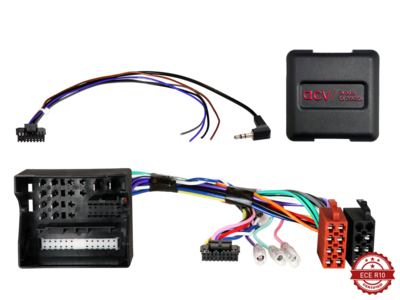

Stuurwiel Interface Seat/Skoda/VW Voertuigen 52Pin Quadlock Multilead (42svw015)
€65,82
Prijs met korting
€65,82
Normale prijs
Ga direct naar de productinformatie
Seat / Skoda / VW
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
CAN-bus
Verbinding: 52 Pin Quadlock VAG Plug
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Voertuigen Seat / Skoda / VW met MIB-PQ platform
Voertuigen Seat Mii (AA) / Skoda Citigo (iv) (AA) / Volkswagen UP! (AA) dashboardmonitor niet ondersteund
Voertuiginstellingen worden niet ondersteund
E-Call wordt niet ondersteund
Voertuigen met E-Call:
E-Call Maintenance MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel 1424-28
Voertuigen met achtercamera:
Achtercameraadapter OEM VW diverse voertuigen MIB-PQ > Artikel: 771324-1037
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Seat
Seat Alhambra II (7N) 06/2016 - 08/2019
Seat Mii (AA) 05/2017 - 06/2019
Seat Mii (AA) 01/2020 - 02/2021
Skoda
Skoda Citigo (AA) 05/2017 - 06/2019 *
Skoda Citigo iv (AA) 01/2020 - 08/2021
VW
VW Amarok (2H) 09/2016 - 07/2020*
VW Kever (16) 06/2016 - 03/2018
Volkswagen Caddy IV (DU) 06/2015 - 09/2020
Volkswagen Crafter II (SY/SZ) 03/2017 - 2024
Volkswagen Grand California (SY/SZ) 03/2019 - 2024
VW Sharan II (7N) 07/2015 - 10/2021
Volkswagen Tiguan II (5N) 05/2016 - 05/2021
Volkswagen T6 (7HC) 07/2015 - 08/2019* *
Volkswagen omhoog! 07/2016 - 12/022 * * *
Volkswagen e-up! 08/02016 - 08-2023****
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
rood: +12V ontstekingsterminal 15
oranje: +12V lichtterminal 58
paars/wit: +12V retoursignaal
Roze: snelheidssignaal
groen: massa GND handremsignaal
Laadvermogen Outputs: 250 mA max.
Elektriciteitsbehoefte van meer dan 250 mA:
1 relaisspoelweerstand 75 ohm min.
2 Ralais spoelweerstand 150 ohm min
Afstandsbediening op wielen
* Voertuigen met LG Anatel L169SK2 OEM-apparaat
** Voertuigen met OEM-apparaat inclusief cd-station
*** Voertuigen zonder Samenstelling Audio MIB ingang OEM apparaat met front AUX/SD/USB
*** Vehicles with Composition Audio MIB Entry OEM apparaat with front AUX/SD/USB > Artikel: 42a-1324-001
** Voertuigen zonder OEM-geluidssysteem
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Stuurwiel Interface Seat/Skoda/VW Voertuigen 52Pin Quadlock Multilead (42svw015)
€65,82
Prijs met korting
€65,82
Normale prijs
Incl. BTW.
Excl. Verzendkosten.
SKU: 42xvw015
EAN: 4026724917062
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
CAN-bus
Verbinding: 52 Pin Quadlock VAG Plug
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Voertuigen Seat / Skoda / VW met MIB-PQ platform
Voertuigen Seat Mii (AA) / Skoda Citigo (iv) (AA) / Volkswagen UP! (AA) dashboardmonitor niet ondersteund
Voertuiginstellingen worden niet ondersteund
E-Call wordt niet ondersteund
Voertuigen met E-Call:
E-Call Maintenance MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel 1424-28
Voertuigen met achtercamera:
Achtercameraadapter OEM VW diverse voertuigen MIB-PQ > Artikel: 771324-1037
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Seat
Seat Alhambra II (7N) 06/2016 - 08/2019
Seat Mii (AA) 05/2017 - 06/2019
Seat Mii (AA) 01/2020 - 02/2021
Skoda
Skoda Citigo (AA) 05/2017 - 06/2019 *
Skoda Citigo iv (AA) 01/2020 - 08/2021
VW
VW Amarok (2H) 09/2016 - 07/2020*
VW Kever (16) 06/2016 - 03/2018
Volkswagen Caddy IV (DU) 06/2015 - 09/2020
Volkswagen Crafter II (SY/SZ) 03/2017 - 2024
Volkswagen Grand California (SY/SZ) 03/2019 - 2024
VW Sharan II (7N) 07/2015 - 10/2021
Volkswagen Tiguan II (5N) 05/2016 - 05/2021
Volkswagen T6 (7HC) 07/2015 - 08/2019* *
Volkswagen omhoog! 07/2016 - 12/022 * * *
Volkswagen e-up! 08/02016 - 08-2023****
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
rood: +12V ontstekingsterminal 15
oranje: +12V lichtterminal 58
paars/wit: +12V retoursignaal
Roze: snelheidssignaal
groen: massa GND handremsignaal
Laadvermogen Outputs: 250 mA max.
Elektriciteitsbehoefte van meer dan 250 mA:
1 relaisspoelweerstand 75 ohm min.
2 Ralais spoelweerstand 150 ohm min
Afstandsbediening op wielen
* Voertuigen met LG Anatel L169SK2 OEM-apparaat
** Voertuigen met OEM-apparaat inclusief cd-station
*** Voertuigen zonder Samenstelling Audio MIB ingang OEM apparaat met front AUX/SD/USB
*** Vehicles with Composition Audio MIB Entry OEM apparaat with front AUX/SD/USB > Artikel: 42a-1324-001
** Voertuigen zonder OEM-geluidssysteem
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Geschikt voor de volgende voertuigen:
- Seat Alhambra: 2016-2019
- Seat Mii: 2017-2021
- Skoda Citigo: 2017-2021
- Volkswagen Amarok: 2016-2020
- Volkswagen Kever: 2016-2018
- Volkswagen Caddy: 2015-2020
- Volkswagen Crafter: 2017-2024
- Volkswagen Grand California: 2019-2024
- Volkswagen Sharan: 2015-2021
- Volkswagen T6: 2015-2019
- Volkswagen Tiguan: 2015, 2017-2020
- Volkswagen Up: 2016-2023
Handleiding:
