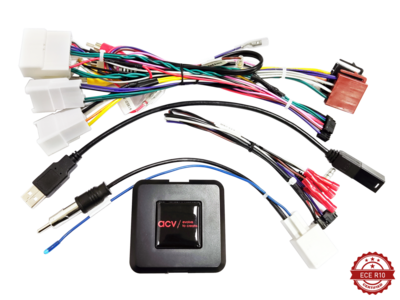

Stuurwiel Interface Toyota 10Pin/6Pin/28Pin/24Pin Multilead met 360 camera (42sty019)

Wiel afstandsbediening adapter Toyota

Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.

Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.

Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.

Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.

Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.

Opmerking:

analoge stuur afstandsbediening
CAN-bus

Verbinding: 10 Pin / 6 Pin / 28 Pin / 24 Pin Toyota
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Aansluiting: OEM antenne > DIN(m)
Verbinding: OEM AUX > Cinch(m) rood/wit
Aansluiting: OEM 360° camerasysteem > Cinch(m) geel

blauw: +12V antenne afstandsbediening

Voertuigen met OEM-geluidssysteem

Faderfunctie wordt niet ondersteund
Aanpasbare voertuigtaal alleen met geïnstalleerd OEM-apparaat

Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)

Geschikt voor de volgende voertuigen:

Toyota Highlander (XU50) 2018 - 12/2019
Toyota Landcruiser (J15) 10/2013 - 12/2017
Toyota Landcruiser (J15) 01/2018 - 07/2019
Toyota RAV4 (XA3/XA4) 01/2016 - 12/2018

De volgende signalen worden gegeven:

Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.

rood: +12V ontstekingsterminal 15
oranje: +12V lichtterminal 58
paars/wit: +12V retoursignaal
Roze: snelheidssignaal
groen: massa GND handremsignaal

Laadvermogen Outputs: 250 mA max.

Elektriciteitsbehoefte van meer dan 250 mA:
1 relaisspoelweerstand 75 ohm min.
2 Ralais spoelweerstand 150 ohm min.

Afstandsbediening op wielen

OEM-geluidssysteem
OEM 360° camerasysteem

Algemene installatie-instructies:

Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning

Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig

Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8

Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding met CAN-bus-Ruhe zie boven 5 tot 8

Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.

Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
