2-DIN Inbouw-KIT VW Crafter/ Grand California - MAN TGE 2017-2025 Zwart
€186,98
Prijs met korting
€186,98
Normale prijs
Ga direct naar de productinformatie
Radioblende 2-DIN met opbergvak- en radioverbindingsset i-dopter MAN TGE / VW
Veel autofabrikanten bouwen eigen voertuigspecifieke radio's die optisch zijn aangepast aan de middenconsole.
Installatiekits omvatten alle onderdelen voor het vervangen van een OEM-apparaat.
Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces opgenomen die nodig zijn om de retrofitvoorziening te bedienen en de voertuigfuncties te herstellen.
Let op de installatieaanbevelingen van de afzonderlijke componenten.
Controleer vóór de installatie het OEM-apparaat en het voertuigmenu voor verschillende instellingen.
Merk op dat in sommige gevallen niet alle functies worden ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere rijhulp- en comfortsystemen.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer vóór de definitieve montage de voertuigfuncties en voertuiginstellingen voor functie.
Opmerking:
CAN-bus
Verbinding: 52 Pin Quadlock VAG Plug
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Aansluiting: OEM antenne fakra(f) > DIN(m)
Aansluiting: OEM achtercamera> Cinch(m) ocker
blauw: +12V antenne afstandsbediening
Test de antennefasespanning vóór installatie met OEM-apparaat door:
Voertuigen met +12V antennesysteem > Artikel: 1524-70
Voertuigen met +8,5V antennesysteem > Artikel: 1524-01
Voertuigen met +8,5V antennesysteem optioneel:
Antenneadapter Fakra(m)(dubbel)>DIN(m) 8.5V > Artikel: 1524-29
Voertuigen met MIB-II-platform
1-DIN-apparaat
2-DIN apparaat met een maximale installatiediepte van 55mm
2-DIN apparaten L-body top
Radiopaneel met 2-DIN pauze zonder centrale balk
Radiodisplay: 182,5 mm x 113,5 mm
Activeer en configureer achtercamera-ingang in het menu retrofit
Verbinding i-dopter:
paars/wit: +12V retoursignaal
Cinch(m) ocker: camera-ingang achter Retrofit-apparaat
Instellingen voor visualisatie i-adapter > Retrofit-apparaat camera-ingang achter
Visualisatie Retrofit-apparaat camera-ingang achter
Visualisatie van het klimaat Retrofit-apparaat camera-ingang achter
Voertuigen met stuurafstandsbediening Instellingen i-dopter:
Stuurwiel afstandsbediening
Alternatieve met artikel: 43x afstandsbediening
Voertuigen zonder stuurafstandsbediening Instellingen i-dapter vereist toebehoren:
i-dapteraccessoires afstandsbediening > Interface setting > Artikel: 43x-remote
Afhankelijk van OEM voertuig apparatuur en software:
Niet alle voertuiginstellingen worden ondersteund
Niet alle voertuigfuncties worden ondersteund
Niet alle voertuiginformatie is zichtbaar
Voertuigen met parkeerhulp en front-PDC > na de start van het voertuig wordt de front-PDC weergegeven
Laat het display > achter via de PDC-knop van het voertuig
+12V retoursignaal wordt uitgeschakeld vanaf 3 km/h
Voertuigen met E-Call:
E-Call Maintenance MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel 1424-28
Voertuigen zonder OEM-geluidssysteem
Niet voor voertuigen met:
met OEM-geluidssysteem
met radiovoorbereiding
zonder apparatuur van het werk > Stuurwiel afstandsbediening / luidspreker / radio
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
MAN
MAN TGE 2017 - 2025*/*
VW
Volkswagen Crafter II (SY/SZ) 03/2017 - 2025*/** *
Volkswagen Grand California (SY/SZ) 03/2019 - 2025*/** *
Kleur: zwart
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
rood: +12V ontstekingsterminal 15
oranje: +12V lichtterminal 58
paars/wit: +12V retoursignaal
Roze: snelheidssignaal
groen: massa GND handremsignaal
Laadvermogen Outputs: 250 mA max.
Elektriciteitsbehoefte van meer dan 250 mA:
1 relaisspoelweerstand 75 ohm min.
2 relaisspoelweerstand 150 ohm min.
Afstandsbediening op wielen
Visualisatie van het klimaat
Visualisatie
CAR Menu Ondersteunt voertuiginstellingen
*MIB-II OEM Platform
**8 Media Geavanceerd OEM-apparaat
***8" Media Plus OEM apparaat / Samenstelling Media OEM apparaat

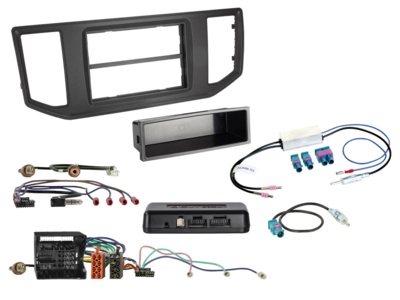

Inhoud van de levering:
2-DIN Radioblende MAN TGE/Volkswagen Crafter/Grand California los > Artikel: 381320-26-1-0
i-dopter MAN TGE/Seat/Skoda/VW 52Pin Quadlock Multilead > Artikel: 43xvw04
Antenneadapter Fakra(m)>DIN(m) passief los > Artikel: 1524-01-0
Antenneadapter Fakra(m)(Set)>DIN(m) 12V Fantoom los > Artikel: 1524-70-0
Optioneel:
E-Call Maintenance MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel 1424-28
Antenneadapter Fakra(m)(dubbel)>DIN(m) 8.5V > Artikel: 1524-29
2-DIN Radioblende ISO universeel/113mm x 183mm > Artikel: 381320-00
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Sluit alle aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
2: Verbinding van de volledige installatie op het voertuig met de voltage-dragende aansluiting laatste
3: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
4: Functionele monster retrofitvoorziening en voertuig
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding met CAN-bus-Ruhe zien verbinding en verbinding reeks
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
