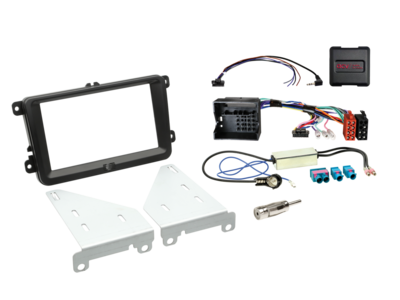

2-DIN Kit Diverse modellen VW - Seat - Skoda
€91,11
Prijs met korting
€91,11
Normale prijs
Ga direct naar de productinformatie
Radioblende 2-DIN en radioverbindingsset Stuurwiel afstandsbediening Seat / Skoda / VW
ACV-kwaliteit
Veel autofabrikanten bouwen eigen voertuigspecifieke radio's die optisch zijn aangepast aan de middenconsole.
Installatiekits omvatten alle onderdelen voor het vervangen van een OEM-apparaat.
Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces opgenomen die nodig zijn om de retrofitvoorziening te bedienen en de voertuigfuncties te herstellen.
Let op de installatieaanbevelingen van de afzonderlijke componenten.
Radio verbinding kits bieden alle noodzakelijke analoge signalen voor de Berteib van een retrofit radio.
Er worden geen voertuigfuncties of instellingen ondersteund.
Controleer vóór de installatie het OEM-apparaat en het voertuigmenu voor verschillende instellingen.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.Opmerking:
CAN-bus
Verbinding: 40 Pin Quadlock VW
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Aansluiting: OEM antenne Fakra(m)(Set) > DIN(m) / ISO(m)
Voertuigen zonder OEM-geluidssysteem
Voertuigen Seat Leon / Toledo:
Voertuigen met Golf V/IV Style OEM-apparaat met CD-as in het apparaat
Voertuigen zonder OEM-apparaat met CD-as in het apparaatpaneel
Voertuigen Skoda:
Skoda OEM Radioblende vereist
Voertuigen Skoda:
Voertuigen met Bolero / Stream OEM-apparaat
Voertuigen met Amundson / Columbus OEM Navigatie
Voertuigen zonder technisch OEM-apparaat
Voertuigen VW:
Voertuigen met RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM-apparaat
Voertuigen met RNS315 / RNS510 OEM Navigation
Voertuigen zonder RCD320 OEM-apparaat met ISO-pluggen
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Seat
Seat Alhambra (7N) 10/2010 - 04/2015
Seat Leon (1P) 04/2009 - 11/2012
Seat Toledo (NH) 03/2013 - 05/2015
Skoda
Skoda Fabia (5J) 03/2007 - 04/2010
Skoda Fabia (5J) 6/2010 - 06/2014
Skoda Octavia (1Z) 06/2004 - 05/2009 *
Skoda Octavia (1Z) 01/2009 - 03/2013*
Skoda Rapid (NH) 10/2012 - 04/2015* *
Skoda Roomster (5J) 09/2006 - 04/2010
Skoda Roomster (5J) 006/2010 - 02/2015
Skoda Intern (5J) 09/2006 - 04/2010
Skoda Stage (5J) 06/2010 - 02/2015
Skoda Fantastisch (3T) 07/2008 - 05/2013 * * *
Skoda Fantastisch (3T) 06/2013 - 05/2015* * * *
Skoda Yeti (5L) 08/2009 - 10/2013* * * *
VW
VW Amarok (2H) 7/2010 - 08/2016
VW Kever (16) 11/2011 - 06/2016
Volkswagen Caddy III (2K) 10/2003 - 08/2010
Volkswagen Caddy III (2K) 09/2010 - 04/2015
Volkswagen CC (3C/35) 06/2008 - 11/2011
Volkswagen CC (3C/35) 02/2012 - 08/2016
VW EOS (1F) 05/2006 - 10/2010
VW EOS (1F) 10/2010 - 04/2015
VW Golf V (1K) 11/2003 - 09/2008
VW Golf V (1KM) 06/2007 - 10/2009
VW Golf V Plus (1KP) 01/2005 - 02/2009
Volkswagen Golf VI (1K) 11/2008 - 09/2012
Volkswagen Golf VI (1KM) 11/009 - 04/2013
VW Golf VI Plus (1KP) 03/2009 - 01/2014
Volkswagen Jetta V (1KM) 09/2005 - 10/2010
Volkswagen Jetta IV (162) 01/2011 - 08/2014
VW Passat B6 (3C2) 11/2005 - 07/2010
VW Passat B6 (3C5) 08/2005 - 07/2010
VW Passat B7 (3C/362) 11/2010 - 10/2014
VW Polo V (6R) 6/2009 - 01/2014
Volkswagen Scirocco III (13) 08/2008 - 04/2014
VW Sharan II (7N) 08/2010 - 04/2015
Volkswagen Tiguan I (5N) 11/2007 - 02/2011
Volkswagen Tiguan I (5N) 06/2011 - 04/2016
VW Touran I (1T) 01/2003 - 09/2006
VW Touran I (1T) 11/2006- 04/2010
VW Touran I (1T) 08/2010 - 04/2015
Kleur: zwart
Radioweergave: 172 mm x 98,5 mm
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
rood: +12V ontstekingsterminal 15
oranje: +12V lichtterminal 58
paars/wit: +12V retoursignaal
Roze: snelheidssignaal
groen: massa GND handremsignaal
Laadvermogen Outputs: 250 mA max.
Elektriciteitsbehoefte van meer dan 250 mA:
1 relaisspoelweerstand 75 ohm min.
2 Ralais spoelweerstand 150 ohm min.
Afstandsbediening op wielen
* Voertuigen met Amundsen / Columbus / Nexus OEM Navigatie
** Voertuigen met Bolero / Swing OEM-apparaat > Skoda OEM Navigatieopening Productnummer: apparatuur afhankelijk
Productnummer: 5JA858 415 9B9
** Voertuigen met Amundsen / Columbus OEM Navigatie
** Voertuigen met Bolero/Swing OEM-apparaat > Skoda OEM Navigatieopening Artikelnummer: 3TO8580691QB
*** Skoda OEM Blend > Skoda Artikelnummer: 5L0858069L1 QB
Inhoud van de levering:
Seat/Skoda/VW Diverse voertuigen zwart > Artikel: 381320-30-1
LFB Seat/Skoda/Volkswagen Multilead antenne Fakra(m)(Set)>DIN/ISO > Artikel: 42xvw002-2
Optioneel:
Slot voor 2-DIN radio jaloezieën Schroefsluiting: 271000-10
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding met CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
