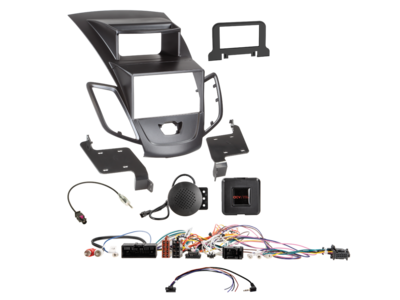

2-DIN Kit Ford Fiesta(JA8) 2013-2017 met Display
€151,17
Prijs met korting
€151,17
Normale prijs
Ga direct naar de productinformatie
2-DIN radioverbindingsset stuurwiel afstandsbediening Ford
ACV-kwaliteit
Veel autofabrikanten bouwen eigen voertuigspecifieke radio's die optisch zijn aangepast aan de middenconsole.
Installatiekits omvatten alle onderdelen voor het vervangen van een OEM-apparaat.
Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces opgenomen die nodig zijn om de retrofitvoorziening te bedienen en de voertuigfuncties te herstellen.
Let op de installatieaanbevelingen van de afzonderlijke componenten.
In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere rijhulpsystemen.
Controleer vóór de installatie het OEM-apparaat en het voertuigmenu voor verschillende instellingen.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.Opmerking:
CAN-bus
Verbinding: 24 Pin Ford Plug
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Aansluiting: OEM antenne fakra(m) > DIN(m)
Verbinding: AMP Display Plug > OEM Display
Verbinding: OEM-weergaveplug > Interface
Verbinding: OEM AUX > Cinch(m) rood/wit
Voertuigen met Vorfacelift Cockpit (zie artikelfoto)
Voertuigen met stuurwiel OK en/of spraakfunctietoets
Voertuigen met OEM-scherm
Niet ondersteund door SYNC > SYNC functie
Voertuigen met OEM-navigatie > Interface-functie gedeeltelijk niet compatibel
SYNC-functies en BT voor installatie uitschakelen
SYNC functie noodoproep is uitgeschakeld met BT functie
Voorkomen van storingen in de instellingen van het beeldschermvoertuig:
Retrofitvoorziening uitschakelen
Druk op maximaal 2 seconden om het instellingenmenu aan te roepen
Instellingen alleen zoals beschreven in de BDA
Bij storingen in de instelmodus:
Na CAN Bushalte opnieuw
De weergaveverbinding moet indien nodig worden uitgebreid
Ondersteunt voertuiginstellingen
Voertuigen met klein display en 2 knoppen rechts > Datuminstelling niet ondersteund
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Ford Fiesta (JA8) 01/2013 - 06/2017
Kleur: zilver
Radioweergave: 172mm x 98,5mm
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
rood: +12V ontstekingsterminal 15
oranje: +12V lichtterminal 58
paars/wit: +12V retoursignaal
Roze: snelheidssignaal
groen: massa GND handremsignaal
Laadvermogen Outputs: 250 mA max.
Elektriciteitsbehoefte van meer dan 250 mA:
1 relaisspoelweerstand 75 ohm min.
2 Ralais spoelweerstand 150 ohm min.
Afstandsbediening op wielen
Afstandsbediening op wielen
PDC-backondersteuning
Waarschuwingstonen ondersteund
Ondersteunt voertuiginstellingen
Inhoud van de levering:
Ford Fiesta met display zwart > Artikel: 381114-21-1
LFB Ford diverse voertuigen 24Pin/Display Multilead loose > Artikel: 42xfo008-0
Antenneadapter Fakra A(m)>DIN(m) passief > Artikel: 1529-01-0
Optioneel:
Ford Waarschuwingsflitsschakelaar / Centrale vergrendelingsschakelaar: 261114-02
Slot voor 2-DIN panelen korte versie: 271000-10
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
2-DIN Kit Ford Fiesta(JA8) 2013-2017 met Display
€151,17
Prijs met korting
€151,17
Normale prijs
Incl. BTW.
Excl. Verzendkosten.
SKU: 621114-21-1
EAN: 4026724675054
ACV-kwaliteit
Veel autofabrikanten bouwen eigen voertuigspecifieke radio's die optisch zijn aangepast aan de middenconsole.
Installatiekits omvatten alle onderdelen voor het vervangen van een OEM-apparaat.
Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces opgenomen die nodig zijn om de retrofitvoorziening te bedienen en de voertuigfuncties te herstellen.
Let op de installatieaanbevelingen van de afzonderlijke componenten.
In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere rijhulpsystemen.
Controleer vóór de installatie het OEM-apparaat en het voertuigmenu voor verschillende instellingen.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.Opmerking:
CAN-bus
Verbinding: 24 Pin Ford Plug
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Aansluiting: OEM antenne fakra(m) > DIN(m)
Verbinding: AMP Display Plug > OEM Display
Verbinding: OEM-weergaveplug > Interface
Verbinding: OEM AUX > Cinch(m) rood/wit
Voertuigen met Vorfacelift Cockpit (zie artikelfoto)
Voertuigen met stuurwiel OK en/of spraakfunctietoets
Voertuigen met OEM-scherm
Niet ondersteund door SYNC > SYNC functie
Voertuigen met OEM-navigatie > Interface-functie gedeeltelijk niet compatibel
SYNC-functies en BT voor installatie uitschakelen
SYNC functie noodoproep is uitgeschakeld met BT functie
Voorkomen van storingen in de instellingen van het beeldschermvoertuig:
Retrofitvoorziening uitschakelen
Druk op maximaal 2 seconden om het instellingenmenu aan te roepen
Instellingen alleen zoals beschreven in de BDA
Bij storingen in de instelmodus:
Na CAN Bushalte opnieuw
De weergaveverbinding moet indien nodig worden uitgebreid
Ondersteunt voertuiginstellingen
Voertuigen met klein display en 2 knoppen rechts > Datuminstelling niet ondersteund
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Ford Fiesta (JA8) 01/2013 - 06/2017
Kleur: zilver
Radioweergave: 172mm x 98,5mm
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
rood: +12V ontstekingsterminal 15
oranje: +12V lichtterminal 58
paars/wit: +12V retoursignaal
Roze: snelheidssignaal
groen: massa GND handremsignaal
Laadvermogen Outputs: 250 mA max.
Elektriciteitsbehoefte van meer dan 250 mA:
1 relaisspoelweerstand 75 ohm min.
2 Ralais spoelweerstand 150 ohm min.
Afstandsbediening op wielen
Afstandsbediening op wielen
PDC-backondersteuning
Waarschuwingstonen ondersteund
Ondersteunt voertuiginstellingen
Inhoud van de levering:
Ford Fiesta met display zwart > Artikel: 381114-21-1
LFB Ford diverse voertuigen 24Pin/Display Multilead loose > Artikel: 42xfo008-0
Antenneadapter Fakra A(m)>DIN(m) passief > Artikel: 1529-01-0
Optioneel:
Ford Waarschuwingsflitsschakelaar / Centrale vergrendelingsschakelaar: 261114-02
Slot voor 2-DIN panelen korte versie: 271000-10
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Geschikt voor de volgende voertuigen:
- Ford Fiesta: 2013-2017
Handleiding:
Hulp nodig bij de selectie?
Telefoon: 035-5237325 · E-mail: info@carkitstunter.nl
