2-DIN Kit Mercedes Voertuigen SWI/Analoog/Antenne met aflegbakje
€365,80
Prijs met korting
€365,80
Normale prijs
Ga direct naar de productinformatie
2-DIN radio met radioaansluiting stuur stuur afstandsbediening Mercedes
ACV-kwaliteit
Veel autofabrikanten bouwen eigen voertuigspecifieke radio's die optisch zijn aangepast aan de middenconsole.
Installatiekits omvatten alle onderdelen voor het vervangen van een OEM-apparaat.
Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces opgenomen die nodig zijn om de retrofitvoorziening te bedienen en de voertuigfuncties te herstellen.
Let op de installatieaanbevelingen van de afzonderlijke componenten.
In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere rijhulpsystemen.
Controleer vóór de installatie het OEM-apparaat en het voertuigmenu voor verschillende instellingen.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.Opmerking:
CAN-bus
Aansluiting: ISO / 10 Pin ISO
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Aansluiting: OEM antenne ISO(m) > DIN(m)
Aansluiting: OEM-geluidssysteem D2B > Cinch(m) rood/wit
Voertuigen met Comand 2.0 / 2.5 OEM Navigatie
Voertuigen met Audio 10 / Audio 30 OEM apparaat met ISO / 10 Pin ISO plug
Voertuigen met D2B OEM-geluidssysteem
Voertuigen zonder 40 Pin Quadlock Plug
Voertuigen zonder audio 50 Comand NTG1 / NTG2 / NTG3 OEM Sat Nav
Voertuigen zonder MOST25-verlichtingssysteem
Voertuigen Mercedes met Comand 2.0 / 2.5 OEM Navigatie
CAN-bus in 18 Pin AMP Plug: Pin 9 KAN hoog / Pin 8 KAN laag / niet Robert-Bosch KAN
Voertuigen Japan opnieuw importeren niet ondersteund alle software varianten
D2B interface installatie:
geel: +12V continustroomterminal 30
zwart: massaklem 31
rood: +12V geschakelde ontstekingsstroom aansluiting 15 / alternatief bij uitgeschakeld +2V antenne afstandsbediening
blauw: Amp Gegevensuitvoer > D2B Wakeup-verbinding
blauw: Nee +12V invoer
Voertuigen met Comand 2.0 / 2.5 OEM Navigatie
D2B Wakeup-verbinding 18 Pin C2 Plug > Pin 10 alternatieve pin 7
controleren vóór installatie met OEM-apparaat
Voertuigen met Comand 2.0 / 2.5 OEM Navigatie CD-wisselaar:
CD-wisselaar +12V Remote / Clamp 15 8 Pin C1 Plug > Pin 6
CD Wechsler massa / klem 31 8 pin C1-stekker > Pin 5
controleren vóór installatie met OEM-apparaat
Voertuigen met Audio 10 / Audio 30 OEM apparaat / 10 Pin ISO plug
D2B Wakeup Connection 10 Pin ISO plug > Pin 4
controleren vóór installatie met OEM-apparaat
Voertuigen met Audio 10 / Audio 30 OEM apparaat / 10 Pin ISO plug
CD-wisselaar +12V Remote / Clamp 15 10 Pin ISO-stekker > Pin 5
CD Wechsler massa / klem 31 10 Pin ISO Verbindingen > Pin 6
controleren vóór installatie met OEM-apparaat
Cinch(m) rood/wit > Voorversterkeruitgang retrofitradio:
Faderfunctie wordt niet ondersteund
In individuele gevallen kan, afhankelijk van het OEM-systeem en de retrofitradio, een verhoogd geluid of een in- of uitschakelgeluid optreden.
1-DIN-apparaten > Installatie met opbergruimte
2-DIN-apparaten > Montage zonder opbergruimte
2-DIN inbouw radio display: 172mm x 98,5mm
Diagnose LED:
blauwe flitsen > CAN-bus zoeken
blauwe constante > CAN-bus actief
rood > +12V ontstekingsstroom actief
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Mercedes C-klasse (CL203) 10/2000 - 01/2005
Mercedes C-klasse (W203) 08/2000 - 02/2004
Mercedes C-klasse (S203) 01/2001 - 02/2004
Mercedes CLK-klasse (A209) 03/2003 - 03/2004
Mercedes CLK-klasse (C209) 03/2002 - 04/2005
Kleur: zwart
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
roze: +12V ontstekingsterminal 15 1,5A max.
oranje: +12V lichtterminal 58 0,1A max.
wit: +12V omgekeerde signaal 1.5A max.
geel/groen geel/rood: snelheidssignaal
Afstandsbediening op wielen
OEM MOST geluidssysteem ondersteunt

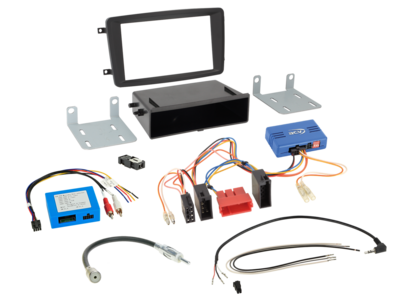

Inhoud van de levering:
2-DIN radiopaneel met opbergvak Mercedes-Benz/CLK/G/Vito/Viano > Artikel: 281190-42-1
LFB Mercedes diverse voertuigen ISO/10 Pin ISO/Mini ISO los > Artikel: 42a-1190-001-0
LFB-kabel 42a/42cx401 > Multilead diverse apparaten > Artikel 42arc100
Actieve systeemadapter Mercedes diverse voertuigen D2B>Cinch > Artikel: 13-1190-55
Antenneadapter ISO(f)>DIN(m) 25cm los > Artikel: 1503-00
Fiber optische connector D2B ring > Artikel: 2x 771000-2104
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding met CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
