2-DIN Kit Nissan Qashqai 2007-2013 schwarz
€87,71
Prijs met korting
€87,71
Normale prijs
Ga direct naar de productinformatie
2-DIN radio display met opbergvak en radioaansluiting
ACV-kwaliteit
Veel autofabrikanten bouwen eigen voertuigspecifieke radio's die optisch zijn aangepast aan de middenconsole.
Installatiekits omvatten alle onderdelen voor het vervangen van een OEM-apparaat.
Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces opgenomen die nodig zijn om de retrofitvoorziening te bedienen en de voertuigfuncties te herstellen.
Let op de installatieaanbevelingen van de afzonderlijke componenten.
In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere rijhulpsystemen.
Controleer vóór de installatie het OEM-apparaat en het voertuigmenu voor verschillende instellingen.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.Opmerking:
analoog
Verbinding: 18 Pin / 20 Pin Mitsubishi Plug
Aansluiting: OEM stuur afstandsbediening > 42ctmultilead
Aansluiting: OEM antenne GT13(f) > DIN(m)
blauw: +12V antenne afstandsbediening
zwart: massa GND klem 31
Voertuigen met Blue Point / Bosch / Clarion OEM-apparaat
Voertuigen met 6 LFB-functies zonder I / Rugfunctie
Voertuigen met OEM-geluidssysteem
Geschikt voor de volgende voertuigen:
Nissan Qashqai (J10) 02/2007 - 02/2010
Nissan Qashqai (J10) 03/2010 - 10/2014
Kleur: zwart
Radioweergave: 172mm x 98,5mm
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
Afstandsbediening op wielen
*+12V Amp Remote Pin 2 naast +12V continue stroom > met OEM apparaat door meting
*Active systeemadapter verschillende voertuigen ISO>ISO: 13-1190-50

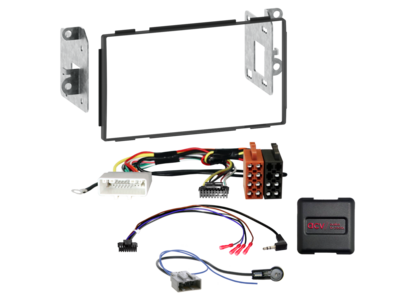

Inhoud van de levering:
2-DIN Radioblende Nissan Qashqai(J10) 02/2007-10/2014 > Artikel: 381210-01
LFB Nissan diverse voertuigen 20Pin Nissan bulk > Artikel: 42xns001-0
Antenneadapter GT13(f)>DIN(m) Nissan los > Artikel: 1512-01-0
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
2-DIN Kit Nissan Qashqai 2007-2013 schwarz
€87,71
Prijs met korting
€87,71
Normale prijs
Incl. BTW.
Excl. Verzendkosten.
SKU: 621210-01-1
EAN: 4026724673944
ACV-kwaliteit
Veel autofabrikanten bouwen eigen voertuigspecifieke radio's die optisch zijn aangepast aan de middenconsole.
Installatiekits omvatten alle onderdelen voor het vervangen van een OEM-apparaat.
Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces opgenomen die nodig zijn om de retrofitvoorziening te bedienen en de voertuigfuncties te herstellen.
Let op de installatieaanbevelingen van de afzonderlijke componenten.
In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere rijhulpsystemen.
Controleer vóór de installatie het OEM-apparaat en het voertuigmenu voor verschillende instellingen.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.Opmerking:
analoog
Verbinding: 18 Pin / 20 Pin Mitsubishi Plug
Aansluiting: OEM stuur afstandsbediening > 42ctmultilead
Aansluiting: OEM antenne GT13(f) > DIN(m)
blauw: +12V antenne afstandsbediening
zwart: massa GND klem 31
Voertuigen met Blue Point / Bosch / Clarion OEM-apparaat
Voertuigen met 6 LFB-functies zonder I / Rugfunctie
Voertuigen met OEM-geluidssysteem
Geschikt voor de volgende voertuigen:
Nissan Qashqai (J10) 02/2007 - 02/2010
Nissan Qashqai (J10) 03/2010 - 10/2014
Kleur: zwart
Radioweergave: 172mm x 98,5mm
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
Afstandsbediening op wielen
*+12V Amp Remote Pin 2 naast +12V continue stroom > met OEM apparaat door meting
*Active systeemadapter verschillende voertuigen ISO>ISO: 13-1190-50
Inhoud van de levering:
2-DIN Radioblende Nissan Qashqai(J10) 02/2007-10/2014 > Artikel: 381210-01
LFB Nissan diverse voertuigen 20Pin Nissan bulk > Artikel: 42xns001-0
Antenneadapter GT13(f)>DIN(m) Nissan los > Artikel: 1512-01-0
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Geschikt voor de volgende voertuigen:
- Nissan Qashqai: 2007-2014
