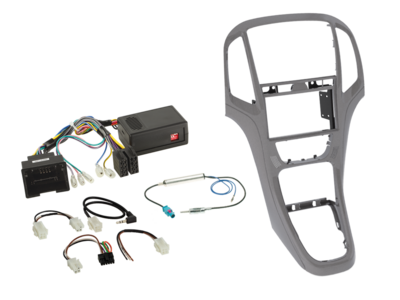

2-DIN Kit+ Radio adapter kit Opel Astra 2009-2016 Titanium Grijs
€179,88
Prijs met korting
€179,88
Normale prijs
Ga direct naar de productinformatie
2-DIN en radioverbindingsset Opel
ACV-kwaliteit
Veel autofabrikanten bouwen eigen voertuigspecifieke radio's die optisch zijn aangepast aan de middenconsole.
Installatiekits omvatten alle onderdelen voor het vervangen van een OEM-apparaat.
Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces opgenomen die nodig zijn om de retrofitvoorziening te bedienen en de voertuigfuncties te herstellen.
Let op de installatieaanbevelingen van de afzonderlijke componenten.
In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere rijhulpsystemen.
Controleer vóór de installatie het OEM-apparaat en het voertuigmenu voor verschillende instellingen.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
Voertuigen met stuurafstandsbediening
CAN-bus
Verbinding: 48 Pin Opel Plug
Aansluiting: OEM antenne Fakra Z(m) > DIN(m)
Aansluiting: afstandsbediening van het stuurwiel > 42ctmultilead3
blauw: +12V antenne afstandsbediening
Voertuigen met CD300 / CD400 OEM-apparaat
Voertuigen met monochrome OEM-weergave
Voertuigen zonder IntelliLink OEM Navigation *
Voertuigen zonder OEM kleurenmonitor *
Dip-schakelaar voor het OEM-scherm activeren
Dipschakelaars voor Pioneer/Sony instellingen
Dip schakelaar 1 aan > Pioneer / 1 uit > Sony
Dip schakelaar 2 aan > voertuigen met 2 rij display / 2 > uit voertuigen met 4 rij display
Geschikt voor de volgende voertuigen:
Opel Astra J (P-J) 12/2009 - 06/2012
Opel Astra J (P-J) 06/2011 - 08/2018
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
rood: +12V ontstekingsterminal 15
oranje: +12V lichtterminal 58
paars/wit: +12V retoursignaal
groen: massa GND handremsignaal
geel/zwart: massa GND-telefoongeluidssignaal
Laadvermogen Totaal vermogen: 100 mA max.
Huidige vraag van meer dan 100 mA:
1 relaisspoelweerstand 75 ohm min.
2 Ralais spoelweerstand 150 ohm min.
Afstandsbediening op wielen
Ondersteunt voertuiginstellingen
Waarschuwingstonen ingetogen
PDC-backondersteuning
* Voertuigen met OEM kleurenmonitor:
Opel diverse voertuigen 48Pin Opel > Artikel: 43uvx01
Kleur: Titangrijs
Radioweergave: 172mm x 98,5mm
Inhoud van de levering:
Opel Astra J 2009-2018 Titan grey > Artikel: 381230-23-1
LFB Chevrolet/Opel diverse voertuigen 48Pin Opel > Artikel 42hvx01
LFB Cable 42s/acv > Multilead diverse apparaten/Pioniers 2022> > Artikel 42ctmultilead3
Antenneadapter Fakra(m)>DIN(m) 12V Phantom > Artikel: 1524-03
Optioneel:
Slot voor 2-DIN radio jaloezieën schroefbevestiging > Artikel: 271000-07
Opbergvak INBAY® voor 2-DIN radioschermen Schroefbevestiging > Artikel: 241000-07-1
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding met CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
2-DIN Kit+ Radio adapter kit Opel Astra 2009-2016 Titanium Grijs
€179,88
Prijs met korting
€179,88
Normale prijs
Incl. BTW.
Excl. Verzendkosten.
SKU: 621230-23-1
EAN: 4026724335972
ACV-kwaliteit
Veel autofabrikanten bouwen eigen voertuigspecifieke radio's die optisch zijn aangepast aan de middenconsole.
Installatiekits omvatten alle onderdelen voor het vervangen van een OEM-apparaat.
Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces opgenomen die nodig zijn om de retrofitvoorziening te bedienen en de voertuigfuncties te herstellen.
Let op de installatieaanbevelingen van de afzonderlijke componenten.
In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere rijhulpsystemen.
Controleer vóór de installatie het OEM-apparaat en het voertuigmenu voor verschillende instellingen.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
Voertuigen met stuurafstandsbediening
CAN-bus
Verbinding: 48 Pin Opel Plug
Aansluiting: OEM antenne Fakra Z(m) > DIN(m)
Aansluiting: afstandsbediening van het stuurwiel > 42ctmultilead3
blauw: +12V antenne afstandsbediening
Voertuigen met CD300 / CD400 OEM-apparaat
Voertuigen met monochrome OEM-weergave
Voertuigen zonder IntelliLink OEM Navigation *
Voertuigen zonder OEM kleurenmonitor *
Dip-schakelaar voor het OEM-scherm activeren
Dipschakelaars voor Pioneer/Sony instellingen
Dip schakelaar 1 aan > Pioneer / 1 uit > Sony
Dip schakelaar 2 aan > voertuigen met 2 rij display / 2 > uit voertuigen met 4 rij display
Geschikt voor de volgende voertuigen:
Opel Astra J (P-J) 12/2009 - 06/2012
Opel Astra J (P-J) 06/2011 - 08/2018
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
rood: +12V ontstekingsterminal 15
oranje: +12V lichtterminal 58
paars/wit: +12V retoursignaal
groen: massa GND handremsignaal
geel/zwart: massa GND-telefoongeluidssignaal
Laadvermogen Totaal vermogen: 100 mA max.
Huidige vraag van meer dan 100 mA:
1 relaisspoelweerstand 75 ohm min.
2 Ralais spoelweerstand 150 ohm min.
Afstandsbediening op wielen
Ondersteunt voertuiginstellingen
Waarschuwingstonen ingetogen
PDC-backondersteuning
* Voertuigen met OEM kleurenmonitor:
Opel diverse voertuigen 48Pin Opel > Artikel: 43uvx01
Kleur: Titangrijs
Radioweergave: 172mm x 98,5mm
Inhoud van de levering:
Opel Astra J 2009-2018 Titan grey > Artikel: 381230-23-1
LFB Chevrolet/Opel diverse voertuigen 48Pin Opel > Artikel 42hvx01
LFB Cable 42s/acv > Multilead diverse apparaten/Pioniers 2022> > Artikel 42ctmultilead3
Antenneadapter Fakra(m)>DIN(m) 12V Phantom > Artikel: 1524-03
Optioneel:
Slot voor 2-DIN radio jaloezieën schroefbevestiging > Artikel: 271000-07
Opbergvak INBAY® voor 2-DIN radioschermen Schroefbevestiging > Artikel: 241000-07-1
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding met CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Geschikt voor de volgende voertuigen:
- Opel Astra: 2009-2018
Handleiding:
