10" Kit voor diverse Skoda/VW-modellen, 52-pins i-adapter/antenne

Productinformatie

10-inch radio-inbouwframe en i-dapter VW-radio-aansluitset

Veel autofabrikanten monteren hun eigen, voertuigspecifieke radio’s, die qua uiterlijk zijn afgestemd op de middenconsole.

Inbouwkits bevatten alle onderdelen die nodig zijn om een OEM-apparaat te vervangen.

Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn voor de werking van het achteraf ingebouwde apparaat en voor het herstellen van de voertuigfuncties bij de levering inbegrepen.

Houd rekening met de inbouwaanbevelingen van de afzonderlijke componenten.

In sommige gevallen worden niet alle voertuigfuncties ondersteund. Bijvoorbeeld Trailer Assist, E-Call of andere rijhulpsystemen.

Controleer vóór de installatie het OEM-apparaat en het voertuigmenu op diverse instellingen.

Afhankelijk van de uitrusting van het voertuig, de functionaliteit en de software van het achteraf in te bouwen apparaat kunnen bepaalde bedieningsfuncties wegvallen of door andere functies worden vervangen.

Vergelijk de afgebeelde stekkers van de adapter met die in uw voertuig en controleer of deze visueel en technisch passen.

Controleer ook of een van de vermelde originele fabrieksradio’s in uw voertuig was ingebouwd.

Controleer vóór de definitieve montage of de voertuigfuncties, voertuiginstellingen en stuurwielbediening naar behoren werken.

Opmerking:

CAN-bus

Aansluiting: 52-pins Quadlock VAG-stekker Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel Aansluiting: OEM-antenne Fakra(f) > DIN(m) Aansluiting: OEM-achteruitrijcamera > Cinch(m) oker

blauw: +12 V antenne-afstandsbediening

Controleer vóór de installatie de voedingsspanning van de antenne-phantom door deze te meten met een OEM-apparaat:

Voertuigen met een 8,5 V-antennesysteem > Artikelnummer: 1524-29-1-0 Voertuigen met een +12 V-antennesysteem > Artikelnummer: 1524-70-1-0

Voertuigen met MIB-PQ OEM-platform Voertuigen met / zonder OEM-geluidssysteem

Activeer en configureer de achteruitrijcamera-ingang in het menu van het achteraf in te bouwen apparaat

Aansluiting i-dapter: paars/wit: +12 V achteruitrijsignaal Cinch (m) oker: achteruitrijcamera-ingang achteraf in te bouwen apparaat

Weergave i-adapter-instellingen > achteruitrijcamera-ingang achteraf in te bouwen apparaat Weergave OPS > Achteruitrijcamera-ingang achteraf inbouwapparaat Weergave Klimatronik > Achteruitrijcamera-ingang achteraf inbouwapparaat

Voertuigen met stuurwielbediening – instellingen i-adapter: Druk op de knop ‘Track voor’ op de stuurwielbediening en houd deze ingedrukt Alternatief met artikel: 43x-remote

Voertuigen zonder stuurwielbediening – instellingen i-adapter – benodigde accessoires: i-dapter-accessoires afstandsbediening > Interface-instelling > Artikelnummer: 43x-remote

Afhankelijk van de OEM-voertuiguitrusting en software: Niet alle voertuiginstellingen worden ondersteund Niet alle voertuigfuncties worden ondersteund Niet alle voertuiginformatie wordt weergegeven

Voertuigen met parkeerhulp en Front-PDC > na het starten van het voertuig wordt de Front-PDC weergegeven Het scherm verlaten > via de PDC-knop in de auto

Het +12V-achteruitrijsignaal wordt vanaf 3 km/u uitgeschakeld

Auto’s met E-Call: E-Call-ondersteuning MAN/Seat/Skoda/VW 52-pins Quadlock > Artikel: 1424-28

Niet geschikt voor voertuigen met: met radio-voorbereiding zonder enige fabrieksvoorziening > stuurwielbediening / luidsprekers / radio

10"-tabletapparaten met trapeziumvormig scherm 10"-modulaire apparaten met trapeziumvormig scherm en Silverbox

Montage van apparaten met op maat gemaakte accessoires Montage van displays met op maat gemaakte accessoires

Bevestig het radio-paneel met geschikte middelen extra in de radio-uitsparing

Instellingen van DIP-schakelaars voor fabrikanten van achteraf te monteren apparatuur (zie BDA)

Geschikt voor de volgende voertuigen:

Skoda Skoda Yeti (5L) 10/2013 - 07/2017*

VW VW Beetle (16) 06/2016 - 03/2018 VW Caddy IV (DU) 06/2015 - 09/2020 VW Sharan II (7N) 07/2015 - 10/2021 VW T6 (7HC) 07/2015 - 08/2019** VW Tiguan II (5N) 05/2016 - 05/2021

Kleur: zwart

Inbouwopening radiodisplay: 230 mm/220 mm x 130 mm

De volgende signalen worden ter beschikking gesteld:

Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontsteking, klem 15 oranje: +12V verlichting, klem 58 paars/wit: +12V achteruitrijsignaal roze: snelheidssignaal groen: massa (GND) handremsignaal

Belastbaarheid uitgangen: max. 250 mA

Stroomverbruik groter dan 250 mA: 1 relais: spoelweerstand min. 75 ohm 2 relais: spoelweerstand min. 150 ohm

Stuurwielbediening Weergave van het klimaatregelsysteem Weergave van het optische parkeersysteem (PDC) CAR-menu voor voertuiginstellingen wordt ondersteund Instellingen voor het OEM-geluidssysteem worden ondersteund

*Skoda OEM-afdekplaat > Skoda-artikelnummer: 5L0858069L1 QB **OEM-afdekplaat in het midden aanpassen met behulp van werkplaatsgereedschap

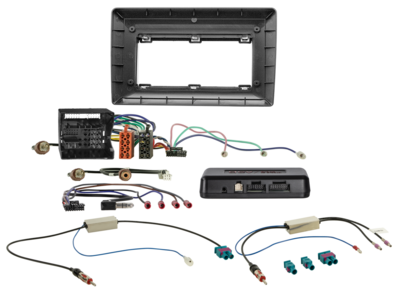

Leveringsomvang:

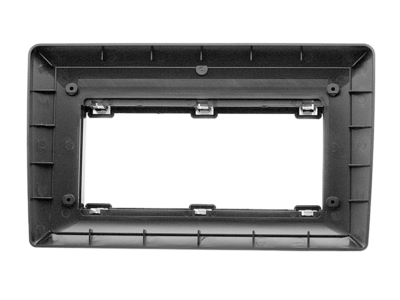

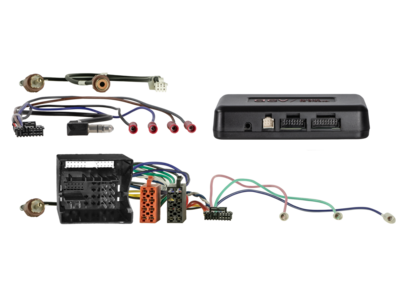

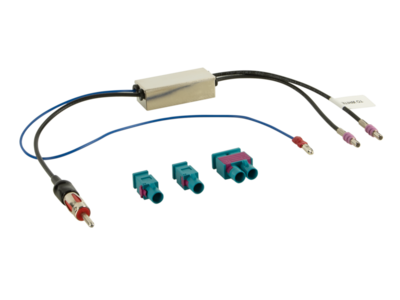

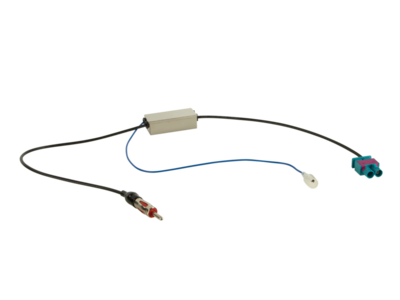

10" radio-afdekplaat Seat/Skoda/VW diverse modellen > Artikelnummer: 381320-130-1 i-dapter Skoda/VW-modellen 52-pins Quadlock Multilead > Artikelnummer: 43xvw03 Antenneadapter Fakra(m) (set) > DIN(m) 12V Phantom LEONI los > Artikelnummer: 1524-70-1-0 Antenneadapter Fakra(m) (set) > Fakra(f) 12V Phantom los > Artikelnummer: 1524-29-1-0

Optioneel:

10“ radio-inbouwframe accessoires 10”>9" display-verloopstuk > Artikelnummer: 271000-40 10“ radiofrontpaneel accessoires 10”>7" display-verloopstuk > Artikelnummer: 271000-41 E-Call-ondersteuning MAN/Seat/Skoda/VW 52-pins Quadlock > Artikelnummer: 1424-28

Geschikt voor

• Skoda Yeti 2013-2017
• Volkswagen Beetle 2016-2018
• Volkswagen Caddy 2015-2020
• Volkswagen Sharan 2015-2021
• Volkswagen T6 Transporter 2015-2019
• Volkswagen Tiguan 2015-2021

Productdetails

• Merk: ACV
• Artikelnummer: 691320-130-2
• Producttype: 2-DIN Kit
• Geschikt voor automerk: Skoda, Volkswagen
• Geschikt voor model: Skoda Yeti (5L), Yeti, Beetle, Caddy, Sharan, T6 Transporter, Tiguan
