2-DIN inbouwkit Opel Astra J 2009 - 2018 titaniumgrijs stuurwielbediening/Antenne

Stuurwielinterface voor passende voertuigen

2-DIN inbouwkit Opel Astra J 2009 - 2018 titaniumgrijs stuurwielbediening/Antenne verbindt de originele stuurwielbediening met een geschikte aftermarket-radio. Controleer het originele audiosysteem, de aansluitingen en de genoemde voertuiguitvoeringen.

Geschikte voertuigen

• Opel Astra J (P-J) 12/2009 - 06/2012
• Opel Astra J (P-J) 06/2011 - 08/2018

Aansluitingen en technische kenmerken

• Raadpleeg voor aanvullende voorwaarden ook de specificaties van de afzonderlijke onderdelen in deze set.
• Voor voertuigen met stuurwielbediening
• CAN-Bus
• Aansluiting: 48 Pin Opel connector
• Aansluiting: OEM Antenne Fakra Z(m) > DIN(m)
• Aansluiting: OEM stuurwielbediening > 3,5mm jack / losse draad
• Aansluiting: originele achteruitrijcamera > RCA male geel
• Blauw: +12 V antenne-aansturing
• blauw: +12V versterker-remote
• Voor voertuigen met CD300 / CD400 OEM-radio
• Voor voertuigen met Monochrom OEM Display
• Voertuiginstellingen via het monochrome display worden niet ondersteund.
• Datum- en tijdinstellingen via het monochrome display worden niet ondersteund
• Voertuig-, datum- en tijdinstellingen via de aftermarket-radio:
• i-dapter Opel diverse voertuigen 48Pin Opel Multilead > Artikel: 43xvx01
• Voor voertuigen zonder IntelliLink OEM navigatie
• Voor voertuigen zonder OEM kleurenscherm
• Warntöne ondersteund
• PDC hinten ondersteund
• De buitentemperatuurweergave vervalt
• De datumweergave vervalt
• De tijdweergave vervalt
• rijhulpsystemen entfallen
• Erstinstallation:
• DIP-Schalter 5 off en 6 off > Track Down fünfmal schnell hintereinander drücken
• bei Fehlfunktion der Telefontasten > DIP-Schalter 5 on en 6 off
• Dipschalterinstellingen immer spannungsfrei durchführen
• Sluit de interface na het instellen opnieuw aan
• Taalinstellingen in het voertuig:
• Konfigurationsmodus innerhalb von 5 Sekunden nach dem Drehen des Zündschlüssels en dem Einschalten des Radios möglich über Track Down
• 1. Wählen Sie einen Bildschirm des Kombiinstruments met erkennbarem Text aus um die aktuelle Sprache zu ermitteln
• 2. Ziehen Sie den Schlüssel ab en öffnen en schließen Sie anschließend die Fahrertür um das Radio auszuschalten
• 3. Stecken Sie den Schlüssel wieder ein en schalten Sie die geschakelde voeding ein
• 4. Halten Sie innerhalb von 5 Sekunden die Taste Track Down gedrückt, bis zwei Pieptöne zu hören sind
• 5. Drücken Sie die Tasten Track Up bzw. Track Down, um durch die verfügbaren Sprachen zu blättern
• 6. Um die erste Sprache wiederherzustellen halten Sie die Taste Track Down 2 Sekunden lang gedrückt bis ein langer Piepton zu hören ist
• 7. Um die ausgewählte Sprache zu speicher halten Sie die Taste Track Up 2 Sekunden lang gedrückt bis zwei Pieptöne zu hören sind
• Wenn 5 Sekunden lang keine Taste gedrückt wird verlässt das System den Modus automatisch met drei kurzen Pieptönen
• De nieuwe taal wordt niet opgeslagen. Het instrumentenpaneel keert terug naar de oorspronkelijke taal.
• Als het voertuig de gekozen taal niet ondersteunt, toont het instrumentenpaneel de standaardtaal.
• Dit verschilt per voertuig en regio.
• OEM Kameraanschluss alternativ > 20 Pin connector grijs Pin 5 oben Video - okerkleurig / Pin 15 unten Video + wit/blauw met Werksgerät prüfen
• Stel de DIP-schakelaars in voor het merk aftermarket-radio volgens de handleiding
• Geschikt voor de volgende voertuigen:
• Opel Astra J (P-J) 12/2009 - 06/2012
• Opel Astra J (P-J) 06/2011 - 08/2018
• Farbe: titan grijs
• Inbouwopening voor het radiodisplay: 172 × 98,5 mm
• Beschikbare signalen:
• Bij parallel geïmporteerde voertuigen of afwijkende voertuigsoftware kunnen functies incompatibel zijn.
• rood: +12V geschakelde voeding klem 15
• oranje: +12V verlichting klem 58
• paars/wit: +12V achteruitrijsignaal
• roze: snelheidssignaal
• groen: massa GND handremsignaal
• Maximale belasting van de uitgangen: 250 mA max.
• Stroomverbruik hoger dan 250 mA:
• 1 Relais-spoelweerstand 75 Ohm min.
• 2 Relais-spoelweerstand 150 Ohm min.
• stuurwielbediening
• Voor voertuigen met IntelliLink OEM navigatie / OEM kleurenscherm:

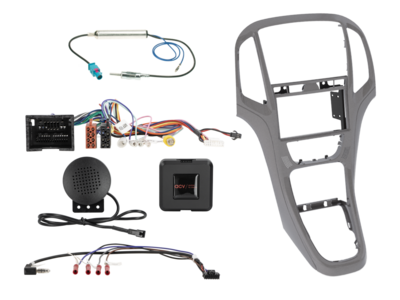

• Leveringsomvang:
• 2-DIN radioframe Opel Astra J 2009-2018 titan grijs > Artikel: 381230-23-1
• stuurwielinterface Chevrolet/Opel diverse voertuigen 48Pin Multilead> Artikel: 42hvx03
• antenneadapter Fakra(m)>DIN(m) 12V fantoomvoeding > Artikel: 1524-03
• Optioneel:
• Ablagefach voor 2-DIN radioframen Schraubbefestigung > Artikel: 271000-07
• Ablagefach INBAY® voor 2-DIN radioframen Schraubbefestigung > Artikel: 241000-07-1
• Allgemeine Installationshinweise:
• Überprüfung:
• 1: Controleer alle bedieningsfuncties en voertuiginstellingen van de originele radio.
• 2: Demontage des OEM-radioes spannungsfrei vornehmen
• 3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit en Durchgang spannungsfrei vornehmen
• aansluiting- en Anschlussreihenfolge:
• 1: instellingen en Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
• 2: Konfiguration des Radioanschlusskabels prüfen
• 3: aansluiting des Radioanschlusskabels laut Bedienungsanleitung des aftermarket-radioes vornehmen
• 4: aansluiting aller weiteren Verbindungen laut Bedienungsanleitung des aftermarket-radioes vornehmen
• 5: Sluit de complete installatie aan op het voertuig. Sluit de spanningvoerende verbinding als laatste aan.
• 6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext en in der BDA
• 7: Konfiguration des aftermarket-radioes laut Bedienungsanleitung des aftermarket-radioes stuurwielbediening/camera/FSE/Antennen-Phantomspeisung en weitere
• 8: Test de stuurwielbediening en voertuigfuncties.
• Änderungen der Hardwarekonfiguration des Interfaces en des Radioanschlusskabels:
• 1: Änderungen spannungsfrei durchführen
• 2: aansluiting nach Änderung siehe oben 5 bis 8
• Bij een storing in de interface of het voertuig:
• 1: Rückrüstung auf das OEM-radio
• 2: OEM-radio bedienen
• 3: CAN Bus-Ruhe herstellen
• 4: Überprüfung der Hardwarekonfiguration des Interfaces
• 5: aansluiting nach CAN Bus-Ruhe siehe oben 5 bis 8
• Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung en zur Information voor geschultes Fachpersonal.
• Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
• 1: Anschlüsse en Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
• 2: Anschlüsse en Änderungen sind vor aansluiting auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
• 3: Controleer aansluitingen en wijzigingen vóór aansluiting door te meten en ze met het bedradingsschema van het voertuig te vergelijken.
• 4: Anschlüsse en Änderungen erfolgen eigenverantwortlich zonder Garantie auf Funktion
• 5: Aansluitingen en wijzigingen zijn voor eigen verantwoordelijkheid. Er wordt geen garantie gegeven voor schade aan voertuig, aftermarket-radio of interface.
• 6: Änderungen am vorkonfektionierten kabelboom können zum Erlöschen der Garantie des Produktes führen

Beschikbare signalen en functies

• rood: +12V geschakelde voeding klem 15
• oranje: +12V verlichting klem 58
• paars/wit: +12V achteruitrijsignaal
• roze: snelheidssignaal
• groen: massa GND handremsignaal
• Maximale belasting van de uitgangen: 250 mA max.
• Stroomverbruik hoger dan 250 mA:
• 1 Relais-spoelweerstand 75 Ohm min.
• 2 Relais-spoelweerstand 150 Ohm min.
• stuurwielbediening
• Warntöne ondersteund
• PDC hinten ondersteund
• Voertuiginstellingen via het monochrome display worden niet ondersteund.
• Datum- en tijdinstellingen via het monochrome display worden niet ondersteund
• Voor voertuigen met IntelliLink OEM navigatie / OEM kleurenscherm:
• i-dapter Opel diverse voertuigen 48Pin Opel Multilead > Artikel: 43xvx01

Leveringsomvang

• 2-DIN radioframe Opel Astra J 2009-2018 titan grijs > Artikel: 381230-23-1
• stuurwielinterface Chevrolet/Opel diverse voertuigen 48Pin Multilead> Artikel: 42hvx03
• antenneadapter Fakra(m)>DIN(m) 12V fantoomvoeding > Artikel: 1524-03
• Optioneel:
• Ablagefach voor 2-DIN radioframen Schraubbefestigung > Artikel: 271000-07
• Ablagefach INBAY® voor 2-DIN radioframen Schraubbefestigung > Artikel: 241000-07-1

Belangrijk vóór montage

• Vergelijk de afgebeelde stekkers met de aansluitingen in het voertuig.
• Controleer vóór de definitieve montage alle voertuigfuncties en de bediening van de aftermarket-radio.
• Voertuiguitvoering, originele audiosysteem en softwareversie kunnen de ondersteunde functies beïnvloeden.

Productgegevens

• Artikelnummer: 621230-23-11
