2-DIN inbouwkit voor 10-inch radio Ford Fiesta (JHH) 32Pin SWC/antenne

Voertuigspecifieke radio-inbouwoplossing

2-DIN inbouwkit voor 10-inch radio Ford Fiesta (JHH) 32Pin SWC/antenna is samengesteld voor de hieronder vermelde voertuiguitvoeringen. Controleer vóór bestelling de originele radio, aansluitingen en aanwezige opties.

Geschikte voertuigen

• Ford Fiesta (JHH) 06/2017 - 03/2022
• Ford Fiesta (JHH) 03/2022 - 07/2023

Aansluitingen en technische kenmerken

• CAN Bus
• Aansluiting: 32 Pin Ford connector
• Aansluiting: OEM stuurwielbediening > 3,5mm jack / losse draad
• Aansluiting: OEM Antenne Fakra(f) > Fakra(m)
• Aansluiting: OEM Antenne Fakra(f) > DIN(m)
• Voor voertuigen met originele achteruitrijcamera:
• adapter voor de originele achteruitrijcamera 52Pin Fiat/32Pin Ford > Artikel: 771000-2000
• geel: Video(+)
• Zwart: Video(-)
• Controleer vóór montage de pinbezetting door te meten
• Pin 14: Video(+)
• Pin 25: Video(-)
• Oplossing bij een flikkerend camerabeeld:
• aansluiting Video(-) Pin 25 auf Pin 24
• Stel de DIP-schakelaars in voor het merk aftermarket-radio volgens de handleiding

Beschikbare signalen en functies

• rood: +12V geschakelde voeding klem 15
• oranje: +12V verlichting klem 58
• paars/wit: +12V achteruitrijsignaal
• roze: snelheidssignaal
• groen: massa GND handremsignaal
• Maximale belasting van de uitgangen: 250 mA max.
• Stroomverbruik hoger dan 250 mA:
• 1 Relais-spoelweerstand 75 Ohm min.
• 2 Relais-spoelweerstand 150 Ohm min.
• stuurwielbediening

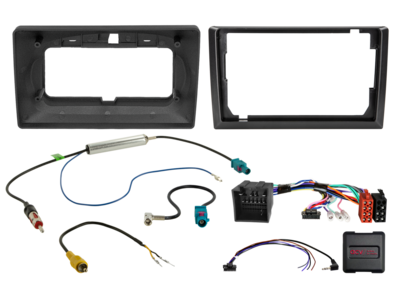

Leveringsomvang

• 10 radioframe Ford Fiesta(JHH) 06/2017-07/2023 > Artikel: 381114-190-1
• LFB Ford Fiesta/Transit/Transit Custom 32Pin Multilead los > Artikel: 42xfo020-0
• antenneadapter Fakra Z(m)>SMB(f) 90° 20cm los > Artikel: 1502-54-0
• antenneadapter Fakra(m)>DIN(m) 12V phantomvoeding LEONI los > Artikel: 1524-03-1-0
• 271000-40-0 > Artikel: 271000-40-0

Belangrijk vóór montage

• Vergelijk de afgebeelde stekkers met de aansluitingen in het voertuig.
• Controleer vóór de definitieve montage alle voertuigfuncties en de bediening van de aftermarket-radio.
• Voertuiguitvoering, originele audiosysteem en softwareversie kunnen de ondersteunde functies beïnvloeden.

Productgegevens

• Artikelnummer: 691114-190-1-3
