2-DIN inbouwkit voor 10-inch radio Ford Transit/Transit Connect 40Pin CAN Bus/antenne

Voertuigspecifieke radio-inbouwoplossing

2-DIN inbouwkit voor 10-inch radio Ford Transit/Transit Connect 40Pin CAN Bus/antenne is samengesteld voor de hieronder vermelde voertuiguitvoeringen. Controleer vóór bestelling de originele radio, aansluitingen en aanwezige opties.

Geschikte voertuigen

• Ford Transit (2009-2013)
• Ford Transit Connect (2009-2013)

Aansluitingen en technische kenmerken

• CAN Bus
• analoog stuurwielbediening
• Aansluiting: 40 Pin Quadlock Ford connector
• Aansluiting: OEM stuurwielbediening > 3,5mm jack / losse draad
• Aansluiting: OEM Antenne ISO(m) > DIN(m)
• Voor voertuigen met CAN BusFahrzeuge without Pin 16 +12V geschakelde voedingsstrom klem 15
• Voor voertuigen met 5000C / 6000CD / 6006CD / Sony OEM-radio
• Voor voertuigen met Audio Systems originele navigatie met Kartenschlitz vorne
• Voedingsblok A:
• Pin 16 +12V geschakelde voedingsstrom klem 15 nicht belegt
• Pin 9 CAN-High blauw/wit (draadkleuren kunnen afwijken)
• Pin 10 CAN-Low paars (draadkleuren kunnen afwijken)
• MQS-blok B:
• Pin 6 grijs/geel stuurwielbediening analoog (draadkleuren kunnen afwijken)
• Pin 8 blauw stuurwielbediening analoog GND (draadkleuren kunnen afwijken)
• Pin 11 achteruitrijsignaal +12V (indien aangesloten)
• Pin 12: snelheidspuls, indien aangesloten
• Voor voertuigen zonder 7" OEM Farbnavigation met integrierter automatische klimaatregeling
• Voor voertuigen zonder CAN-bus-ondersteunde PDC
• Stel de DIP-schakelaars in voor het merk aftermarket-radio volgens de handleiding

Beschikbare signalen en functies

• rood: +12V geschakelde voeding klem 15
• oranje: +12V verlichting klem 58
• paars/wit: +12V achteruitrijsignaal
• roze: snelheidssignaal
• groen: massa GND handremsignaal
• Maximale belasting van de uitgangen: 250 mA max.
• Stroomverbruik hoger dan 250 mA:
• 1 Relais-spoelweerstand 75 Ohm min.
• 2 Relais-spoelweerstand 150 Ohm min.
• stuurwielbediening

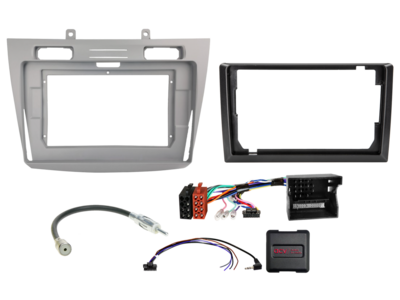

Leveringsomvang

• 10 radioframe Ford Transit Connect/Tourneo Connect > Artikel: 381114-191-1
• LFB Ford voertuigen 40Pin Quadlock Multilead CAN Bus los > Artikel: 42xfo003-0
• antenneadapter ISO(f)>DIN(m) 25cm los > Artikel: 1503-00-0
• 271000-40-0 > Artikel: 271000-40-0

Belangrijk vóór montage

• Vergelijk de afgebeelde stekkers met de aansluitingen in het voertuig.
• Controleer vóór de definitieve montage alle voertuigfuncties en de bediening van de aftermarket-radio.
• Voertuiguitvoering, originele audiosysteem en softwareversie kunnen de ondersteunde functies beïnvloeden.

Productgegevens

• Artikelnummer: 691114-191-1-6
