2-DIN inbouwkit voor 9-inch radio Ford Galaxy/S-Max 40Pin SWC/antenne

Voertuigspecifieke radio-inbouwoplossing

2-DIN inbouwkit voor 9-inch radio Ford Galaxy/S-Max 40Pin SWC/antenne is samengesteld voor de hieronder vermelde voertuiguitvoeringen. Controleer vóór bestelling de originele radio, aansluitingen en aanwezige opties.

Geschikte voertuigen

• Ford S-Max (WA6) 06/2006 - 04/2010
• Ford S-Max (WA6) 05/2010 - 05/2015
• Ford Galaxy (2006-2010)

Aansluitingen en technische kenmerken

• Analoog systeem
• Aansluiting: 40 Pin Quadlock Ford connector
• Aansluiting: OEM stuurwielbediening > 3,5mm jack / losse draad
• Aansluiting: OEM Antenne ISO(m) > DIN(m)
• voertuigen analoog
• Voor voertuigen met geschakelde voedingsstrom +12V klem 15
• Voor voertuigen met 5000C / 6000CD / 6006CD OEM-radio
• Voedingsblok A:
• Pin 16 +12V geschakelde voedingsstrom klem 15
• Pin 14 verlichting klem 58
• MQS-blok B:
• Pin 6 stuurwielbediening analoog
• Pin 8 stuurwielbediening analoog GND
• Pin 11 achteruitrijsignaal +12V (indien aangesloten)
• Pin 12: snelheidspuls, indien aangesloten
• Voor voertuigen zonder 7" OEM Farbnavigation met integrierter automatische klimaatregeling
• Stel de DIP-schakelaars in voor het merk aftermarket-radio volgens de handleiding

Beschikbare signalen en functies

• stuurwielbediening

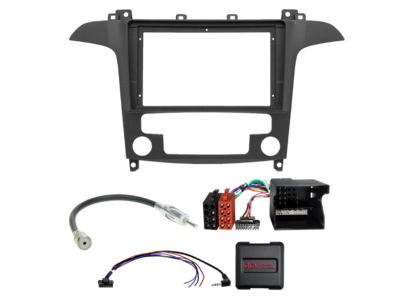

Leveringsomvang

• 9 radioframe Ford Galaxy/S-Max automatische klimaatregeling > Artikel: 381114-98-1
• LFB Ford voertuigen 40Pin Quadlock Multilead analoog los > Artikel: 42xfo002-0
• antenneadapter ISO(f)>DIN(m) 25cm los > Artikel: 1503-00-0

Belangrijk vóór montage

• Vergelijk de afgebeelde stekkers met de aansluitingen in het voertuig.
• Controleer vóór de definitieve montage alle voertuigfuncties en de bediening van de aftermarket-radio.
• Voertuiguitvoering, originele audiosysteem en softwareversie kunnen de ondersteunde functies beïnvloeden.

Productgegevens

• Artikelnummer: 691114-98-1-2
