2-DIN inbouwkit voor 9-inch radio Hyundai Elantra 2011 - 2015 24Pin/18Pin SWI/antenne Pro

Voertuigspecifieke radio-inbouwoplossing

9" Kit Hyundai Elantra 2011 - 2015 24Pin/18Pin SWI/antenne Pro is samengesteld voor de hieronder vermelde voertuiguitvoeringen. Controleer vóór bestelling de originele radio, aansluitingen en aanwezige opties.

Geschikte voertuigen

• Hyundai i30, Elantra GT(GD) 2012-2017
• Hyundai Elantra GT 2012-2017

Aansluitingen en technische kenmerken

• Analoog systeem
• Aansluiting: 24 Pin / 18 Pin Hyundai connector
• Bij voertuigen rond de modeljaargrens > Artikel: 42a-1180-00c met ISO/Mini ISO en 24Pin/18Pin kabelboom
• Controleer de DIP-schakelaarstand voor de aftermarket-radio
• Voor voertuigen zonder OEM audiosysteem
• Voor voertuigen zonder OEM navigatie
• Voor voertuigen met OEM navigatie:
• LFB Hyundai/Kia voertuigen 24Pin/18Pin OEM navigatie > Artikel: 42a-1180-004-nav
• Voor voertuigen met een afwijkende connectorbezetting en originele navigatie:
• Controleer vóór aansluiting de connectorbezetting om storingen of schade aan voertuig en aftermarket-radio te voorkomen
• Diagnose-led:
• blauw konstant > interface actief +12V Spannungsversorgung geschakelde voedingsstrom vorhanden
• rood > stuurwielbediening Tastenfunktion erkannt

Beschikbare signalen en functies

• stuurwielbediening
• Aansluitkabel voor de volgende radiomerken:
• Multilead diverse apparaten > Artikel: 42arc100
• Alpine 3,5mm jacknanschluss > Artikel: 42arc101
• Blaupunkt 2010> 3,5mm jacknanschluss > Artikel: 42arc107
• Blaupunkt 2010> Key1 / Key2 / (GND) aansluiting > Artikel: 42arc000
• China HU Key1 / Key2 / (GND) aansluiting > Artikel: 42arc000
• Clarion 3,5mm jacknanschluss > Artikel: 42arc104
• Digital Dynamics Einkabelanschluss > Artikel: 42arc108
• ESX Key1 / Key2 aansluiting > Artikel: 42arc000
• JVC 3,5mm jacknanschluss > Artikel: 42arc104
• JVC Einkabelanschluss > Artikel: 42arc105
• Kenwood Einkabelanschluss > Artikel: 42arc105
• Kenwood 2017> 3,5mm jacknanschluss > Artikel: 42arc107
• Kenwood 2020> Key1 / Key2 / GND aansluiting > Artikel: 42arc000
• Pioneer 3,5mm jacknanschluss > Artikel: 42arc107
• Pioneer AVH/DMH/SPH 3,5mm jacknanschluss > Artikel: 42arc1072
• Snooper Key1 / Key2 aansluiting > Artikel: 42arc000
• Sony 3,5mm jacknanschluss > Artikel: 42arc107
• XZent Einkabelanschluss > Artikel: 42arc108
• Zenec Einkabelanschluss > Artikel: 42arc108

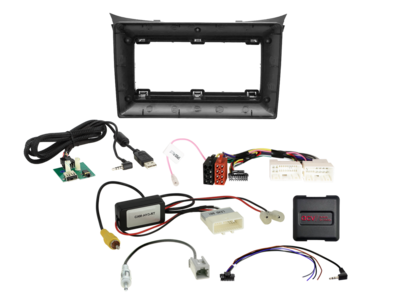

Leveringsomvang

• 9" radioframe Hyundai i30, Elantra GT(GD) 2012-2017 zwart > Artikel: 381143-92-1
• LFB Hyundai/Kia diverse voertuigen 24Pin/18Pin analoog los > Artikel: 42a-1180-004-0
• antenneadapter GT13(f)>DIN(m) Hyundai/Kia los > Artikel: 1543-01-0
• LFB Kabel 42a/42cx401 > Multilead diverse apparaten > Artikel: 42arc100
• USB/AUX vervangingsprint Kia diverse voertuigen > Artikel: 44-1180-002
• achteruitrijcamera-adapter voor Hyundai Tucson OEM camera > Artikel: 771143-1032

Belangrijk vóór montage

• Vergelijk de afgebeelde stekkers met de aansluitingen in het voertuig.
• Controleer vóór de definitieve montage alle voertuigfuncties en de bediening van de aftermarket-radio.
• Voertuiguitvoering, originele audiosysteem en softwareversie kunnen de ondersteunde functies beïnvloeden.

Productgegevens

• Artikelnummer: 691143-92-1-5
