2-DIN inbouwkit voor 9-inch radio Hyundai i20 (GB) 2014 - 2018 24Pin/18Pin SWI Pro

Voertuigspecifieke radio-inbouwoplossing

2-DIN inbouwkit voor 9-inch radio Hyundai i20 (GB) 2014 - 2018 24Pin/18Pin SWI Pro is samengesteld voor de hieronder vermelde voertuiguitvoeringen. Controleer vóór bestelling de originele radio, aansluitingen en aanwezige opties.

Geschikte voertuigen

• Hyundai i20 2018-2020

Aansluitingen en technische kenmerken

• Analoog systeem
• Aansluiting: 24 Pin / 18 Pin Hyundai connector
• Bij voertuigen rond de modeljaargrens > Artikel: 42a-1180-00c met ISO/Mini ISO en 24Pin/18Pin kabelboom
• Controleer de DIP-schakelaarstand voor de aftermarket-radio
• Voor voertuigen zonder OEM audiosysteem
• Voor voertuigen zonder originele navigatie
• Voor voertuigen met originele navigatie:
• LFB Hyundai/Kia voertuigen 24Pin/18Pin originele navigatie > Artikel: 42a-1180-004-nav
• Voor voertuigen met abweichenden connectorbelegungen en voertuigen met originele navigatie:
• connectorbelegung zur Vermeidung von Fehlfunktionen oder Defekten am Fahrzeug oder dem Nachrüstgerät vor aansluiting prüfen
• Diagnose LED:
• blauw konstant > Interface aktiv +12V Spannungsversorgung geschakelde voedingsstrom vorhanden
• rood > stuurwielbediening Tastenfunktion erkannt

Beschikbare signalen en functies

• stuurwielbediening
• Aansluitkabel voor de volgende radiomerken:
• Multilead diverse apparaten > Artikel: 42arc100
• Alpine 3,5mm jacknanschluss > Artikel: 42arc101
• Blaupunkt 2010> 3,5mm jacknanschluss > Artikel: 42arc107
• Blaupunkt 2010> Key1 / Key2 / (GND) aansluiting > Artikel: 42arc000
• China HU Key1 / Key2 / (GND) aansluiting > Artikel: 42arc000
• Clarion 3,5mm jacknanschluss > Artikel: 42arc104
• Digital Dynamics Einkabelanschluss > Artikel: 42arc108
• ESX Key1 / Key2 aansluiting > Artikel: 42arc000
• JVC 3,5mm jacknanschluss > Artikel: 42arc104
• JVC Einkabelanschluss > Artikel: 42arc105
• Kenwood Einkabelanschluss > Artikel: 42arc105
• Kenwood 2017> 3,5mm jacknanschluss > Artikel: 42arc107
• Kenwood 2020> Key1 / Key2 / GND aansluiting > Artikel: 42arc000
• Pioneer 3,5mm jacknanschluss > Artikel: 42arc107
• Pioneer AVH/DMH/SPH 3,5mm jacknanschluss > Artikel: 42arc1072
• Snooper Key1 / Key2 aansluiting > Artikel: 42arc000
• Sony 3,5mm jacknanschluss > Artikel: 42arc107
• XZent Einkabelanschluss > Artikel: 42arc108
• Zenec Einkabelanschluss > Artikel: 42arc108

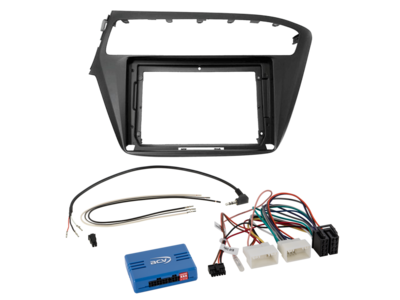

Leveringsomvang

• 9" radioframe Hyundai i20 2018-2020 zwart > Artikel: 381143-91-1
• LFB Hyundai/Kia diverse voertuigen 24Pin/18Pin analoog los > Artikel: 42a-1180-004-0
• LFB Kabel 42a/42cx401 > Multilead diverse apparaten > Artikel: 42arc100

Belangrijk vóór montage

• Vergelijk de afgebeelde stekkers met de aansluitingen in het voertuig.
• Controleer vóór de definitieve montage alle voertuigfuncties en de bediening van de aftermarket-radio.
• Voertuiguitvoering, originele audiosysteem en softwareversie kunnen de ondersteunde functies beïnvloeden.

Productgegevens

• Artikelnummer: 691143-91-1-3
