2-DIN inbouwkit voor 9-inch radio Hyundai i30 (PED) 2016 - 2018 35Pin/38Pin CAN Bus/antenne

Voertuigspecifieke radio-inbouwoplossing

9" Kit Hyundai i30 (PED) 2016 - 2018 35Pin/38Pin CAN Bus/antenne is samengesteld voor de hieronder vermelde voertuiguitvoeringen. Controleer vóór bestelling de originele radio, aansluitingen en aanwezige opties.

Aansluitingen en technische kenmerken

• CAN Bus
• Aansluiting: 35 Pin / 38 Pin Hyundai connector
• Aansluiting: OEM stuurwielbediening > 3,5mm jack / losse draad
• Aansluiting: originele achteruitrijcamera > Cinch(m) geel
• Voor voertuigen met CAN Bus met navigatie:
• CAN-bus; zie productafbeelding 2
• Voor voertuigen zonder CAN Bus zonder navigatie analoog:
• LFB Hyundai/Kia 35Pin/38Pin Multilead camera/analoog > Artikel: 42xki012
• Voor voertuigen met een afwijkende connectorbezetting en originele navigatie:
• Controleer vóór aansluiting de connectorbezetting om storingen of schade aan voertuig en aftermarket-radio te voorkomen
• Voedingsspanning achteruitrijcamera: +6 V:
• Controleer vóór montage met de originele radio de juiste pinbezetting door te meten
• Videosignaal achteruitrijcamera:
• Controleer vóór montage met de originele radio de polariteit van het videosignaal
• Voertuiginstellingen worden niet ondersteund
• Stel de DIP-schakelaars in voor het merk aftermarket-radio volgens de handleiding

Beschikbare signalen en functies

• stuurwielbediening

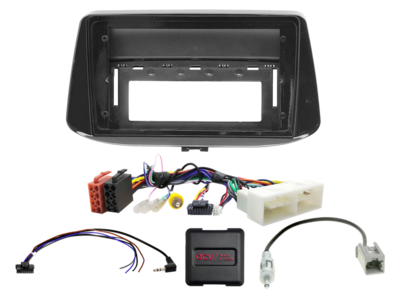

Leveringsomvang

• 9" radioframe Hyundai i30(PD) 2017+ pianolak zwart > Artikel: 381143-93-1
• Hyundai/Kia 35-pins/38-pins stuurwielinterface met camera-aansluiting en CAN-buse > Artikel: 42xhy017-0
• antenneadapter GT13(f)>DIN(m) Hyundai/Kia los > Artikel: 1543-01-0

Belangrijk vóór montage

• Vergelijk de afgebeelde stekkers met de aansluitingen in het voertuig.
• Controleer vóór de definitieve montage alle voertuigfuncties en de bediening van de aftermarket-radio.
• Voertuiguitvoering, originele audiosysteem en softwareversie kunnen de ondersteunde functies beïnvloeden.

Productgegevens

• Artikelnummer: 691143-93-1-1
