2-DIN inbouwkit voor 9-inch radio Kia Sportage (SL) 2010 - 2016 24Pin/18Pin SWI/antenne Pro – 691178-90-1-3

Stuurwielinterface voor passende voertuigen

9" Kit Kia Sportage (SL) 2010 - 2014 24Pin/18Pin SWI/antenne Pro verbindt de originele stuurwielbediening met een geschikte aftermarket-radio. Controleer het originele audiosysteem, de aansluitingen en de genoemde voertuiguitvoeringen.

Geschikte voertuigen

• Kia Sportage(SL) 2010-2016
• Kia Sportage 2010-2016

Aansluitingen en technische kenmerken

• Analoog systeem
• Aansluiting: 24 Pin / 18 Pin Hyundai connector
• Bij voertuigen rond de modeljaargrens > Artikel: 42a-1180-00c met ISO/Mini ISO en 24Pin/18Pin kabelboom
• Controleer de DIP-schakelaarstand voor de aftermarket-radio
• Voor voertuigen zonder OEM audiosysteem
• Voor voertuigen zonder OEM navigatie
• Voor voertuigen met OEM navigatie:
• LFB Hyundai/Kia voertuigen 24Pin/18Pin OEM navigatie > Artikel: 42a-1180-004-nav
• Voor voertuigen met een afwijkende connectorbezetting en originele navigatie:
• Controleer vóór aansluiting de connectorbezetting om storingen of schade aan voertuig en aftermarket-radio te voorkomen
• Diagnose-led:
• blauw constant > interface actief +12V voeding geschakelde voeding aanwezig
• rood > Lenkradafstandsbediening toetsfunctie herkend

Beschikbare signalen en functies

• Lenkradafstandsbediening
• Aansluitkabel voor de volgende radiomerken:
• Multilead diverse apparaten > Artikel: 42arc100
• Alpine 3,5mm jackaansluiting > Artikel: 42arc101
• Blaupunkt 2010> 3,5mm jackaansluiting > Artikel: 42arc107
• Blaupunkt 2010> Key1 / Key2 / (GND) aansluiting > Artikel: 42arc000
• China HU Key1 / Key2 / (GND) aansluiting > Artikel: 42arc000
• Clarion 3,5mm jackaansluiting > Artikel: 42arc104
• Digital Dynamics enkeldraads aansluiting > Artikel: 42arc108
• ESX Key1 / Key2 aansluiting > Artikel: 42arc000
• JVC 3,5mm jackaansluiting > Artikel: 42arc104
• JVC enkeldraads aansluiting > Artikel: 42arc105
• Kenwood enkeldraads aansluiting > Artikel: 42arc105
• Kenwood 2017> 3,5mm jackaansluiting > Artikel: 42arc107
• Kenwood 2020> Key1 / Key2 / GND aansluiting > Artikel: 42arc000
• Pioneer 3,5mm jackaansluiting > Artikel: 42arc107
• Pioneer AVH/DMH/SPH 3,5mm jackaansluiting > Artikel: 42arc1072
• Snooper Key1 / Key2 aansluiting > Artikel: 42arc000
• Sony 3,5mm jackaansluiting > Artikel: 42arc107
• XZent enkeldraads aansluiting > Artikel: 42arc108
• Zenec enkeldraads aansluiting > Artikel: 42arc108

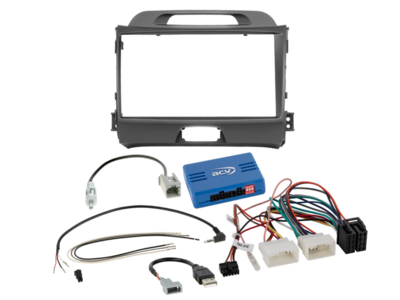

Leveringsomvang

• 9" radioframe Kia Sportage(SL) 2010-2016 donkergrijs > Artikel: 381178-90-1
• LFB Hyundai/Kia diverse voertuigen 24Pin/18Pin analoog los > Artikel: 42a-1180-004-0
• antenneadapter GT13(f)>DIN(m) Hyundai/Kia los > Artikel: 1543-01-0
• LFB Kabel 42a/42cx401 > Multilead diverse apparaten > Artikel: 42arc100
• USB Adapter Kia diverse voertuigen/Hyundai Tucson los > Artikel: 44-1180-006-0

Belangrijk vóór montage

• Vergelijk de afgebeelde stekkers met de aansluitingen in het voertuig.
• Controleer vóór de definitieve montage alle voertuigfuncties en de bediening van de aftermarket-radio.
• Voertuiguitvoering, originele audiosysteem en softwareversie kunnen de ondersteunde functies beïnvloeden.

Productgegevens

• Artikelnummer: 691178-90-1-3
