2-DIN inbouwkit voor 9-inch radio Mazda 3 (BK) 2009 - 2013 24Pin SWI/antenne

Stuurwielinterface voor passende voertuigen

9" Kit Mazda 3 (BK) 2004 - 2009 24Pin SWI/antenne verbindt de originele stuurwielbediening met een geschikte aftermarket-radio. Controleer het originele audiosysteem, de aansluitingen en de genoemde voertuiguitvoeringen.

Geschikte voertuigen

• Mazda 3 2009-2013

Aansluitingen en technische kenmerken

• Analoog systeem
• Aansluiting: 24 Pin Mazda connector
• Aansluiting: OEM Lenkradafstandsbediening > 3,5mm jack / losse draad
• blauw/wit: +12V versterker-remote
• Voor voertuigen met / zonder BOSE OEM audiosysteem
• temperatuurweergave wordt niet ondersteund
• Tijd- en datuminstellingen worden niet ondersteund
• Faderinstellingen worden niet ondersteund bij voertuigen met CAN-bus
• Stel de DIP-schakelaars in voor het merk aftermarket-radio volgens de handleiding

Beschikbare signalen en functies

• Lenkradafstandsbediening
• Analoge signalen kunnen afhankelijk van de voertuiguitvoering ontbreken of anders zijn toegewezen:
• aansluiting controleer de juiste pinbezetting door te metencontroleer met de originele radio door te meten
• paars/wit: +12V achteruitrijsignaal
• roze: snelheidssignaal
• groen: massa GND handremsignaal
• blauw/wit: +12V versterker-remote

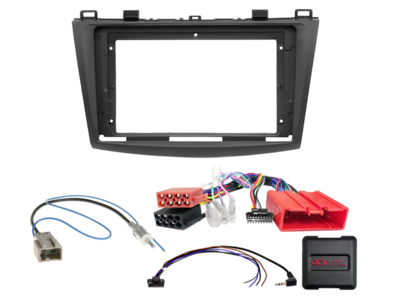

Leveringsomvang

• 9" radioframe Mazda 3 2009-2013 zwart > Artikel: 381170-91-1
• LFB Mazda voertuigen 24Pin Mazda Multilead analoog los > Artikel: 42xmz002-0
• antenneadapter GT13(f)>DIN(m) diverse voertuigen los > Artikel: 1530-01-0

Belangrijk vóór montage

• Vergelijk de afgebeelde stekkers met de aansluitingen in het voertuig.
• Controleer vóór de definitieve montage alle voertuigfuncties en de bediening van de aftermarket-radio.
• Voertuiguitvoering, originele audiosysteem en softwareversie kunnen de ondersteunde functies beïnvloeden.

Productgegevens

• Artikelnummer: 691170-91-1-2
