2-DIN inbouwkit voor 9-inch radio Mazda 3 (BL) 2009 - 2013 24Pin SWI/AMP/antenne/USB

Stuurwielinterface voor passende voertuigen

9" Kit Mazda 3 (BL) 2009 - 2011 24Pin SWI/AMP/antenne/USB verbindt de originele stuurwielbediening met een geschikte aftermarket-radio. Controleer het originele audiosysteem, de aansluitingen en de genoemde voertuiguitvoeringen.

Geschikte voertuigen

• Mazda 3 2009-2013

Aansluitingen en technische kenmerken

• CAN Bus Lenkradafstandsbediening
• Aansluiting: 24 Pin Mazda connector
• Aansluiting: OEM Lenkradafstandsbediening > 3,5mm jack / losse draad
• Aansluiting: OEM audiosysteem ISO(m) > ISO(f)
• blauw/wit: +12V versterker-remote
• Voor voertuigen met Panasonic OEM-radio
• Voor voertuigen met BOSE OEM audiosysteem
• Voor voertuigen zonder BOSE OEM audiosysteem:
• Montage zonder OEM audiosysteem ISO(m) > ISO(f) aansluiting
• Montage zonder blauw/wit +12V Amp Remote aansluiting
• voertuigen Mazda 3 / Mazda 6 met Sanyo Tom Tom OEM navigatie:
• Adaptering: Sanyo-unit in de radioschacht met schuimomhulling
• voertuigen Mazda 5 met Sanyo Tom Tom OEM navigatie:
• Adaptering Mazda: Sanyo-unit achter het dashboardkastje
• Stel de DIP-schakelaars in voor het merk aftermarket-radio volgens de handleiding

Beschikbare signalen en functies

• Lenkradafstandsbediening

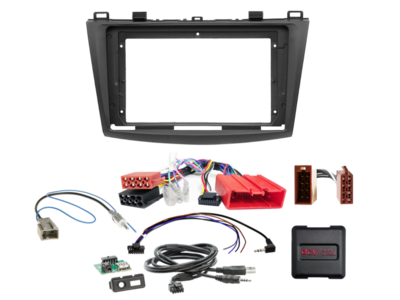

Leveringsomvang

• 9" radioframe Mazda 3 2009-2013 zwart > Artikel: 381170-91-1
• LFB Mazda 3(BL)/5(CW)/6(GH) 24Pin Multilead BOSE Amp los > Artikel: 42xmz005-0
• antenneadapter GT13(f)>DIN(m) diverse voertuigen los > Artikel: 1530-01-0
• USB/AUX vervangingsprint Mazda 2/3/5/6/CX-5 USB-A > Artikel: 44-1173-001

Belangrijk vóór montage

• Vergelijk de afgebeelde stekkers met de aansluitingen in het voertuig.
• Controleer vóór de definitieve montage alle voertuigfuncties en de bediening van de aftermarket-radio.
• Voertuiguitvoering, originele audiosysteem en softwareversie kunnen de ondersteunde functies beïnvloeden.

Productgegevens

• Artikelnummer: 691170-91-1-4
