2-DIN inbouwkit voor 9-inch radio Mazda Miata/MX5 24Pin SWI/AMP

Stuurwielinterface voor passende voertuigen

9" Kit Mazda Miata/MX5 24Pin SWI/AMP verbindt de originele stuurwielbediening met een geschikte aftermarket-radio. Controleer het originele audiosysteem, de aansluitingen en de genoemde voertuiguitvoeringen.

Geschikte voertuigen

• Mazda Miata (2005-2015)
• Mazda MX5 (2005-2015)

Aansluitingen en technische kenmerken

• Analoog systeem
• Aansluiting: 24 Pin Mazda connector
• Aansluiting: OEM Lenkradafstandsbediening > 3,5mm jack / losse draad
• Aansluiting: OEM audiosysteem ISO(m) > ISO(f)
• blauw/wit: +12V Amp Remote
• Voor voertuigen met Panasonic OEM-radio
• Voor voertuigen met BOSE OEM audiosysteem
• Voor voertuigen zonder BOSE OEM audiosysteem:
• Montage zonder OEM audiosysteem ISO(m) > ISO(f) aansluiting
• Montage zonder blauw/wit +12V Amp Remote aansluiting
• Voor voertuigen met Sanyo OEM-radio:
• Verwijder de Sanyo-kabelboom met schuimomhulling uit de radioschacht
• Datum- en tijdinstellingen worden ondersteund
• Kilometerinstellingen worden ondersteund
• Faderinstellingen worden ondersteund
• Stel de DIP-schakelaars in voor het merk aftermarket-radio volgens de handleiding

Beschikbare signalen en functies

• Lenkradafstandsbediening
• Analoge signalen kunnen afhankelijk van de voertuiguitvoering ontbreken of anders zijn toegewezen:
• aansluiting controleer de juiste pinbezetting door te metencontroleer met de originele radio door te meten
• paars/wit: +12V achteruitrijsignaal
• roze: snelheidssignaal
• groen: massa GND handremsignaal
• blauw/wit: +12V versterker-remote

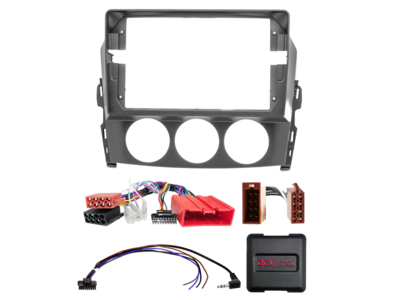

Leveringsomvang

• 9 radioframe Mazda Miata/MX-5(NC) 10/2005-07/2015 > Artikel: 381170-90-1
• LFB Mazda MX-5(NB/NC) 1998-2015 24Pin Multilead Amp los > Artikel: 42xmz012-0

Belangrijk vóór montage

• Vergelijk de afgebeelde stekkers met de aansluitingen in het voertuig.
• Controleer vóór de definitieve montage alle voertuigfuncties en de bediening van de aftermarket-radio.
• Voertuiguitvoering, originele audiosysteem en softwareversie kunnen de ondersteunde functies beïnvloeden.

Productgegevens

• Artikelnummer: 691170-90-1-2
