9" Kit Citroen/Fiat/Peugeot/Toyota zilver RD4 SWC

Complete inbouwset voor een nette radio-upgrade

Met de 9" Kit Citroen/Fiat/Peugeot/Toyota zilver RD4 SWC bouwt u een passende 9-inch aftermarket radio in. Frame, interface en antenne-aansluiting zijn als één voertuigspecifieke set samengesteld.

Wat blijft behouden?

• Vervangt de voertuigspecifieke fabrieksradio door een 9-inch aftermarket toestel.
• Levert de benodigde radio- en antenneaansluitingen voor de genoemde voertuigconfiguraties.
• Ondersteunt de voertuiginstellingen via de originele bediening wanneer de voertuiguitvoering dit toelaat.
• Behoud van de stuurwielbediening voor een geschikte aftermarket radio.
• Voor voertuigen met PDC kan, afhankelijk van de uitvoering, een afzonderlijke PDC-luidspreker/interface nodig zijn.

Geschikte voertuigen

• Citroën Berlingo 2008-2018
• Citroën C2 2004-2009
• Citroën C3 2005-2010
• Citroën C3 Pluriel 2003-2010
• Citroën Jumpy 2007-2016
• Fiat Scudo 2007-2016
• Peugeot 207 2006-2015
• Peugeot 307 2005-2009
• Peugeot Expert 2007-2016
• Peugeot Partner / Partner Tepee 2008-2015
• Toyota ProAce 2013-2016

Aansluitingen en technische gegevens

• 40-pins Quadlock Peugeot-stekker
• stuurwielafstandsbediening > 3,5 mm jack / losse kabel
• OEM-antenne Fakra (v) > DIN (m)
• OEM AUX > Cinch (m) rood / wit
• Cinch (m) geel niet aangesloten
• Beschikbare uitgangssignalen: Reïmportvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
• Belastbaarheid uitgangen: 250 mA max.
• Stroombehoefte groter dan 250 mA: 1 relais spoelweerstand min. 75 ohm 2 relais spoelweerstand min. 150 ohm
• blauw: +12V antenne-remote

Controleer het originele fabriekssysteem

• Voertuigen met Blaupunkt / Continental / Siemens VDO RD4 OEM-toestel met volumedraairegelaar
• Voertuigen zonder Bosch OEM-toestel Voertuigen zonder Continental RD5 OEM CD-tuner Silverbox Voertuigen zonder Continental RD45 OEM-toestel met volumedraairegelaar* Voertuigen zonder Magneti Marelli RT3 / RT6 / Harman Becker NG4 OEM-navigatie Voertuigen zonder JBL OEM-soundsysteem
• Voertuigen met PDC achter: Waarschuwingstoon interface BMW/Citroën/Peugeot/Fiat/Ford/Volvo > Artikel: can-pdc
• Voertuigen met PDC-schakelaar: PDC-weergave moet geactiveerd zijn
• Voertuigen met eco-modus: +12V permanente stroom klem 30, zekering batterij

Belangrijk vóór de montage

• Vergelijk vóór bestelling de 40-pins Quadlock-stekker, antenneaansluiting en originele radio met de productafbeeldingen.
• Controleer vóór de definitieve montage de stuurwielbediening, voertuigmenu's, waarschuwingstonen en overige voertuigfuncties.
• Re-importauto's en voertuigen met afwijkende software kunnen een andere functionaliteit hebben.
• Trailer Assist, eCall en andere rij- of comfortsystemen worden niet in iedere uitvoering door een aftermarket radio ondersteund.
• Bij ECO-modus is een gezekerde permanente 12V-aansluiting vanaf accuklem 30 nodig.
• Monteer het paneel extra stevig en pas de uitsparing alleen aan wanneer de voertuigspecifieke inbouwsituatie dit vereist.
• Controleer bij 9-inch tablet-, modulaire en L-body-toestellen de beschikbare inbouwruimte; scherm en toestel kunnen afzonderlijke montageaccessoires vragen.
• Stel aanwezige DIP-schakelaars in volgens het merk van de aftermarket radio en de meegeleverde handleiding.

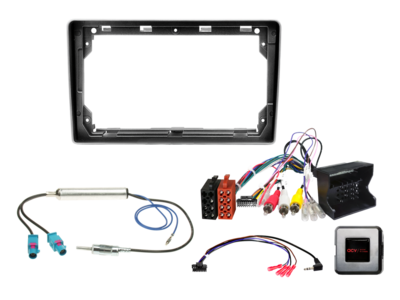

Leveringsomvang

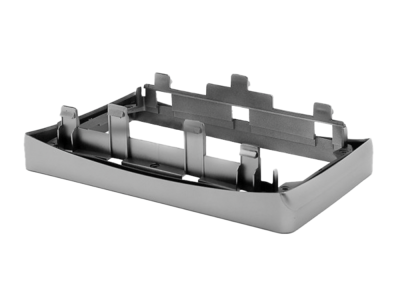

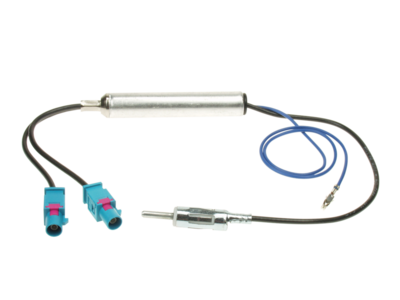

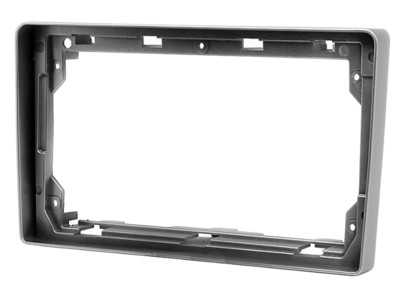

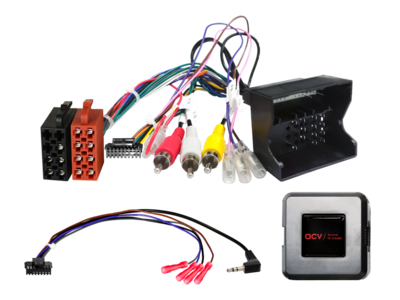

9" radioblende Citroën/Fiat/Peugeot/Toyota zilver > Artikel: 381040-92-1 Stuurwielafstandsbediening Citroën/Fiat/Peugeot/Toyota Multilead RD4 OEM-toestel los > Artikel: 42xpg007-0 Antenne-adapter Fakra (m)(x2) > DIN (m) 12V phantom los > Artikel: 1524-05-0

Optioneel verkrijgbaar

9" radioblende accessoire naar 10" display adapter, Artikel: 271000-42

Productgegevens

• Kleur: zilver
• Inbouwuitsparing radiodisplay: 230 mm/220 mm x 130 mm
• Artikelnummer: 691040-92-1-1
• Producttype: complete 9-inch radio-inbouwkit
