9" Kit Citroen/Fiat/Peugeot/Toyota zilver SWI Pro

Complete inbouwset voor een nette radio-upgrade

Met de 9" Kit Citroen/Fiat/Peugeot/Toyota zilver SWI Pro bouwt u een passende 9-inch aftermarket radio in. Frame, interface en antenne-aansluiting zijn als één voertuigspecifieke set samengesteld.

Wat blijft behouden?

• Vervangt de voertuigspecifieke fabrieksradio door een 9-inch aftermarket toestel.
• Levert de benodigde radio- en antenneaansluitingen voor de genoemde voertuigconfiguraties.
• Ondersteunt de voertuiginstellingen via de originele bediening wanneer de voertuiguitvoering dit toelaat.
• Behoud van de stuurwielbediening voor een geschikte aftermarket radio.
• Voor voertuigen met PDC kan, afhankelijk van de uitvoering, een afzonderlijke PDC-luidspreker/interface nodig zijn.

Geschikte voertuigen

• Citroën Berlingo 2008-2018
• Citroën C2 2004-2009
• Citroën C3 2005-2010
• Citroën C3 Pluriel 2003-2010
• Citroën Jumpy 2007-2016
• Fiat Scudo 2007-2016
• Peugeot 207 2006-2015
• Peugeot 307 2005-2009
• Peugeot Expert 2007-2016
• Peugeot Partner / Partner Tepee 2008-2015
• Toyota ProAce 2013-2016

Aansluitingen en technische gegevens

• 40-pins Quadlock Peugeot-stekker
• stuurwielbediening > 3,5 mm jack / losse kabel
• OEM-antenne Fakra(f) > DIN(m)
• Beschikbare uitgangssignalen: Reïmportvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
• Belastbaarheid uitgangen: 250 mA max.
• Stroombehoefte groter dan 250 mA: 1 relais spoelweerstand min. 75 ohm 2 relais spoelweerstand min. 150 ohm
• blauw: +12 V antenne-afstandsbediening

Controleer het originele fabriekssysteem

• Voertuigen met Blaupunkt / Continental / Siemens VDO RD4 / RD45 OEM-apparaat met volumeknop
• Voertuigen zonder Bosch OEM-apparaat Voertuigen zonder Magneti Marelli RT3 / RT6 / Harman Becker NG4 OEM-navigatiesysteem met volumeknop Voertuigen zonder JBL-geluidssysteem Voertuigen zonder PDC
• Voertuigen met ECO-modus: +12V permanente stroomaansluiting klem 30 accu, beveiligd met zekering
• Voertuigen met PDC: LFB CAN-bus luidspreker 42a/42cx PDC > Artikel: 42cxpdc
• Voertuigen met PDC-schakelaar: PDC-weergave moet zijn geactiveerd

Belangrijk vóór de montage

• Vergelijk vóór bestelling de 40-pins Quadlock-stekker, antenneaansluiting en originele radio met de productafbeeldingen.
• Controleer vóór de definitieve montage de stuurwielbediening, voertuigmenu's, waarschuwingstonen en overige voertuigfuncties.
• Re-importauto's en voertuigen met afwijkende software kunnen een andere functionaliteit hebben.
• Trailer Assist, eCall en andere rij- of comfortsystemen worden niet in iedere uitvoering door een aftermarket radio ondersteund.
• Bij ECO-modus is een gezekerde permanente 12V-aansluiting vanaf accuklem 30 nodig.
• Monteer het paneel extra stevig en pas de uitsparing alleen aan wanneer de voertuigspecifieke inbouwsituatie dit vereist.
• Controleer bij 9-inch tablet-, modulaire en L-body-toestellen de beschikbare inbouwruimte; scherm en toestel kunnen afzonderlijke montageaccessoires vragen.
• Stel aanwezige DIP-schakelaars in volgens het merk van de aftermarket radio en de meegeleverde handleiding.

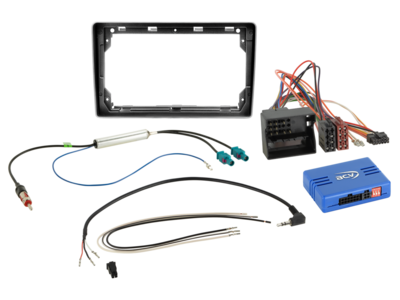

Leveringsomvang

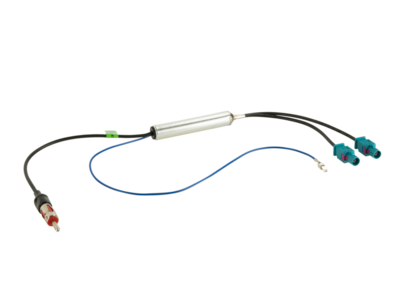

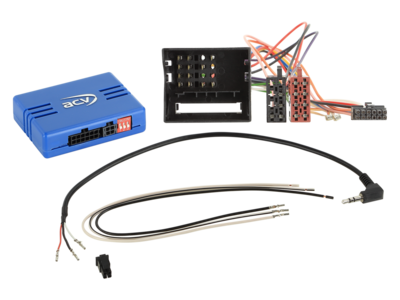

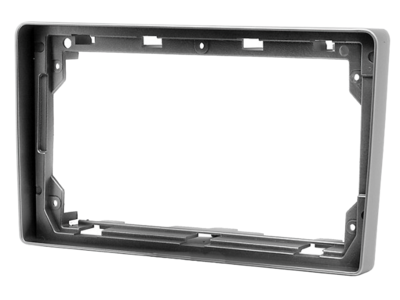

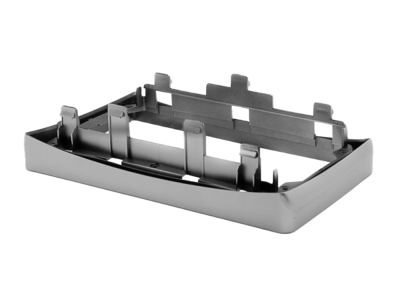

9" radio-afdekplaat Citroën/Fiat/Peugeot/Toyota zilver > Artikelnummer: 381040-92-1 SWI Citroën/Fiat/Peugeot/Toyota-voertuigen Quadlock los > Artikelnummer: 42a-1041-001-0 SWI-kabel 42a/42cx401 > Multilead diverse apparaten > Artikelnummer: 42arc100 Antenneadapter Fakra(m)(x2)>DIN(m) 12V Phantom LEONI los > Artikelnummer: 1524-05-1-0

Optioneel verkrijgbaar

9" radioblende accessoire naar 10" display adapter, Artikel: 271000-42

Productgegevens

• Kleur: zilver
• Inbouwuitsparing radiodisplay: 230 mm/220 mm x 130 mm
• Artikelnummer: 691040-92-1-3
• Producttype: complete 9-inch radio-inbouwkit
