9" Kit Citroen/Fiat/Peugeot/Toyota zwart RD4 SWC/PDC

Productinformatie

9-inch radio-inbouwframe met aansluitset voor radio en stuurbediening voor Citroën / Fiat / Peugeot / Toyota

Veel autofabrikanten monteren hun eigen, voertuigspecifieke radio’s, die qua uiterlijk zijn afgestemd op de middenconsole.

Inbouwkits bevatten alle onderdelen die nodig zijn om een OEM-apparaat te vervangen.

Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn voor de werking van het achteraf ingebouwde apparaat en voor het herstellen van de voertuigfuncties bij de levering inbegrepen.

Afhankelijk van de functionaliteit en de software van het achteraf in te bouwen apparaat kunnen bepaalde bedieningsfuncties wegvallen of door andere functies worden vervangen.

Houd rekening met de inbouwaanbevelingen van de afzonderlijke onderdelen.

Controleer of de door ons vermelde originele fabrieksradio's en de afgebeelde stekkers van de adapter overeenkomen met de uitrusting van het voertuig.

Houd er rekening mee dat in sommige gevallen niet alle functies worden ondersteund. Bijvoorbeeld Trailer Assist, E-Call of andere rijhulpsystemen en comfortsystemen.

Controleer vóór de definitieve montage of de voertuigfuncties, voertuiginstellingen en stuurwielbediening naar behoren werken.

Opmerking:

CAN-bus

Aansluiting: 40-pins Quadlock Peugeot-stekker Aansluiting: stuurwielbediening > 3,5 mm jack / losse kabel Aansluiting: OEM-antenne Fakra(f) > DIN(m) Aansluiting: OEM AUX > cinch(m) rood / wit Aansluiting: cinch(m) geel niet gebruikt

blauw: +12 V antenne-afstandsbediening

Voertuigen met Blaupunkt / Continental / Siemens VDO RD4 OEM-apparaat met volumeknop Voertuigen met PDC achter

Voertuigen zonder Bosch OEM-apparaat Voertuigen zonder Continental RD45 OEM-apparaat met volumeknop* Voertuigen zonder Magneti Marelli RT3 / RT6 / Harman Becker NG4 OEM-navigatiesysteem Voertuigen zonder JBL OEM-geluidssysteem

Peugeot CC-modellen: SWC Citroën/Fiat/Peugeot/Toyota-modellen Quadlock PDC > artikel: 42a-1041-008

modellen met Continental RD45 OEM-autoradio met volumeknop: SWC Citroën/Fiat/Peugeot/Toyota-modellen Quadlock PDC > artikel: 42a-1041-008

Voertuigen met PDC-schakelaar: PDC-weergave moet zijn geactiveerd

Voertuigen met ECO-modus: +12V continue stroom, klem 30 accu, beveiligd met zekering

9"-tabletapparaten met trapeziumvormig scherm 9"-modulaire apparaten met trapeziumvormig scherm en Silverbox 9"-L-Body-apparaten: controleer de specifieke inbouwsituatie in het voertuig

Montage van het apparaat met specifieke accessoires Montage van het display met specifieke accessoires

Bevestig het radiofrontpaneel met geschikte middelen extra in de radio-uitsparing Pas de pasvorm indien nodig bij met gereedschap uit de werkplaats

Ondersteuning voor voertuiginstellingen (zie BDA)

Instellingen van de dimschakelaar voor de fabrikant van de achteraf gemonteerde apparatuur (zie BDA)

Geschikt voor de volgende voertuigen:

Citroën Citroën Berlingo (7) 06/2008 - 03/2012 Citroën Berlingo (7) 04/2012 - 05/2015 Citroën Berlingo (7) 06/2015 - 06/2018 Citroën C2 (J) 12/2004 - 12/2009 Citroën C3 (F) 10/2005 - 01/2010 Citroën C3 Pluriel (H) 01/2003 - 04/2008 Citroën C3 Pluriel (H) 04/2008 - 02/2010 Citroën Jumpy (X) 02/2007 - 03/2012 Citroën Jumpy (X) 03/2012 - 05/2016

Fiat Fiat Scudo (ZAF 270) 02/2007 - 07/2016

Peugeot Peugeot 207 (W) 06/2006 - 06/2009 Peugeot 207 (W) 06/2009 - 07/2015 Peugeot 307 (3) 06/2005 - 03/2009 Peugeot Expert (X) 02/2007 - 03/2012 Peugeot Expert (X) 03/2012 - 08/2016 Peugeot Partner/Partner Tepee (7) 05/2008 - 03/2012 Peugeot Partner/Partner Tepee (7) 03/2012 - 04/2015

Toyota Toyota ProAce 06/2013 - 07/2016

Kleur: zwart

Inbouwopening radiodisplay: 230 mm/220 mm x 130 mm

De volgende signalen worden ter beschikking gesteld:

Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

roze: +12V ontsteking klem 15 oranje: +12V verlichting klem 58 paars/wit: +12V achteruitrijsignaal roze: snelheidssignaal groen: massa (GND) handremsignaal

Belastbaarheid uitgangen: max. 250 mA

Stroomverbruik groter dan 250 mA: 1 relais: spoelweerstand min. 75 ohm 2 relais: spoelweerstand min. 150 ohm

Bediening via het stuurwiel

PDC achterzijde ondersteund Voertuiginstellingen ondersteund

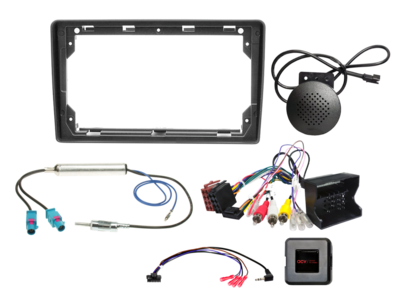

Leveringsomvang:

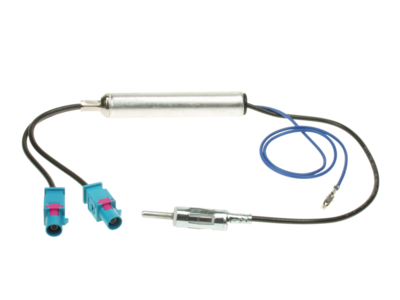

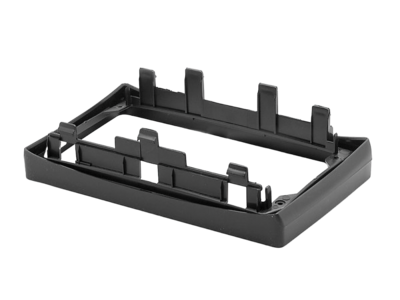

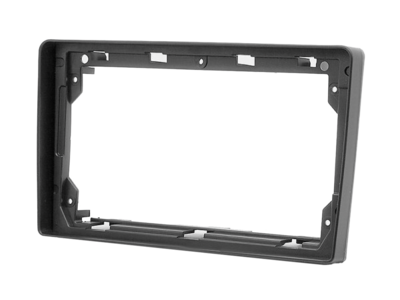

9" Radioblende Citroen/Fiat/Peugeot/Toyota schwarz > Artikel: 381040-91-1 LFB Citroën/Peugeot 40-pins Quadlock Multilead PDC achter, los > Artikelnummer: 42xpg013-0 Antennenadapter Fakra(m)(x2)>DIN(m) 12V Phantom lose > Artikel: 1524-05-0

Optioneel:

9“ radio-frontpaneel accessoire voor 10” display-adapter Artikelnummer: 271000-42

Geschikt voor

• Citroen Berlingo 2008-2018
• Citroen C2 2004-2009
• Citroen C3 2005-2010
• Citroen Jumpy 2007-2016
• Fiat Scudo 2007-2016
• Peugeot 207 2006-2015
• Peugeot 307 2005-2009
• Peugeot Expert 2007-2016
• Peugeot Partner 2008-2015
• Toyota Proace 2013-2016

Productdetails

• Merk: ACV
• Artikelnummer: 691040-91-1-2
• Producttype: 2-DIN Kit
• Geschikt voor automerk: Citroën, Fiat, Peugeot, Toyota
• Geschikt voor model: Berlingo, C2, C3, C3 Pluriel, Jumpy, Scudo, 207, 307, Expert, Partner/Partner Tepee, ProAce, Partner
