9" Kit Citroen/Opel/Peugeot/Toyota 50Pin SWC/antenne/USB

Complete inbouwset voor een nette radio-upgrade

Met de 9" Kit Citroen/Opel/Peugeot/Toyota 50Pin SWC/antenne/USB bouwt u een passende 9-inch aftermarket radio in. Frame, interface en antenne-aansluiting zijn als één voertuigspecifieke set samengesteld.

Wat blijft behouden?

• Vervangt de voertuigspecifieke fabrieksradio door een 9-inch aftermarket toestel.
• Levert de benodigde radio- en antenneaansluitingen voor de genoemde voertuigconfiguraties.
• Ondersteunt de voertuiginstellingen via de originele bediening wanneer de voertuiguitvoering dit toelaat.
• Behoud van de stuurwielbediening voor een geschikte aftermarket radio.
• Voor voertuigen met PDC kan, afhankelijk van de uitvoering, een afzonderlijke PDC-luidspreker/interface nodig zijn.

Geschikte voertuigen

• Peugeot 308, inclusief GTI, SW en CC: 09/2007-07/2015
• Peugeot 408: 2011-2021

Aansluitingen en technische gegevens

• 50-pins Peugeot-stekker
• stuurwielbediening > 3,5 mm jack / losse kabel
• OEM-antenne Fakra (v) > DIN (m)
• OEM USB > USB-A
• OEM AUX > Cinch (m) rood / wit
• OEM achteruitrijcamera > Cinch (m) geel
• Beschikbare uitgangssignalen: Reïmportvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
• Belastbaarheid uitgangen: 250 mA max.
• Stroombehoefte groter dan 250 mA: 1 relais spoelweerstand min. 75 ohm 2 relais spoelweerstand min. 150 ohm
• blauw: +12V antenne-remote Voertuigen met 1-DIN OEM-toestel

Controleer het originele fabriekssysteem

• Voertuigen zonder OEM-navigatie Voertuigen zonder kleurenmonitor Voertuigen zonder PDC
• Voertuigen met eco-modus: +12V permanente stroom klem 30, zekering batterij

Belangrijk vóór de montage

• Vergelijk vóór bestelling de 40-pins Quadlock-stekker, antenneaansluiting en originele radio met de productafbeeldingen.
• Controleer vóór de definitieve montage de stuurwielbediening, voertuigmenu's, waarschuwingstonen en overige voertuigfuncties.
• Re-importauto's en voertuigen met afwijkende software kunnen een andere functionaliteit hebben.
• Trailer Assist, eCall en andere rij- of comfortsystemen worden niet in iedere uitvoering door een aftermarket radio ondersteund.
• Bij ECO-modus is een gezekerde permanente 12V-aansluiting vanaf accuklem 30 nodig.
• Monteer het paneel extra stevig en pas de uitsparing alleen aan wanneer de voertuigspecifieke inbouwsituatie dit vereist.
• Controleer bij 9-inch tablet-, modulaire en L-body-toestellen de beschikbare inbouwruimte; scherm en toestel kunnen afzonderlijke montageaccessoires vragen.
• Stel aanwezige DIP-schakelaars in volgens het merk van de aftermarket radio en de meegeleverde handleiding.

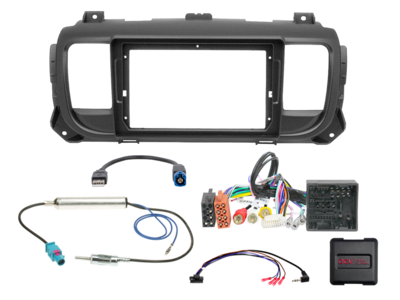

Leveringsomvang

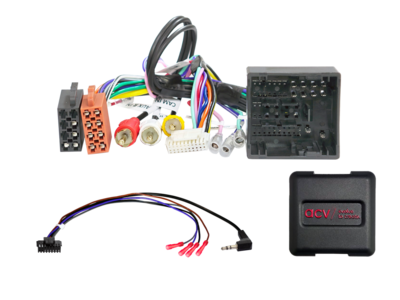

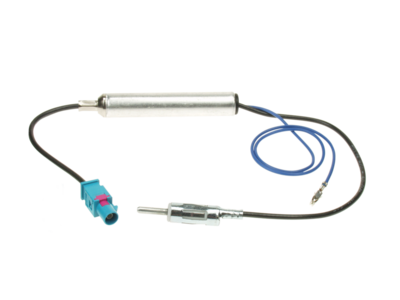

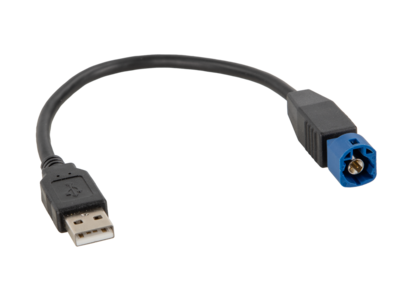

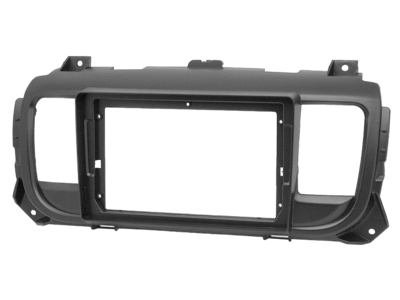

Radio-paneel Citroën/Opel/Peugeot/Toyota zwart > Artikel: 381041-91-1 SWI Citroën/Opel/Peugeot/Toyota 50-pins Multilead los > Artikel: 42xct011-0 Antenne-adapter Fakra (m) > DIN (m) 12V phantom los > Artikel: 1524-03-0 USB-adapter Citroën/Peugeot/Toyota diverse voertuigen > Artikel: 44-1041-002

Optioneel verkrijgbaar

9" radio-paneel accessoire naar 10" display adapter, Artikel: 271000-42

Productgegevens

• Toyota Toyota ProAce (V) 03/2016 - 04/2024 Toyota ProAce Verso (V) 03/2016 - 04/2021 Kleur: zwart
• Inbouwuitsparing radiodisplay: 230 mm/220 mm x 130 mm
• Artikelnummer: 691041-91-1-2
• Producttype: complete 9-inch radio-inbouwkit
