9" Kit Mercedes C-klasse 03/2007-01/2011 SWC/antenne

Productinformatie

9-inch radio-inbouwframe en aansluitset voor radio met stuurwielbediening Mercedes

Veel autofabrikanten monteren hun eigen, voertuigspecifieke radio’s, die qua uiterlijk zijn afgestemd op de middenconsole.

Inbouwkits bevatten alle onderdelen die nodig zijn om een OEM-apparaat te vervangen.

Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn voor de werking van het achteraf ingebouwde apparaat en voor het herstellen van de voertuigfuncties bij de levering inbegrepen.

Houd rekening met de inbouwaanbevelingen van de afzonderlijke componenten.

In sommige gevallen worden niet alle voertuigfuncties ondersteund. Bijvoorbeeld Trailer Assist, E-Call of andere rijhulpsystemen.

Controleer vóór de installatie het OEM-apparaat en het voertuigmenu op diverse instellingen.

Afhankelijk van de uitrusting van het voertuig, de functionaliteit en de software van het achteraf in te bouwen apparaat kunnen bepaalde bedieningsfuncties wegvallen of door andere functies worden vervangen.

Vergelijk de afgebeelde stekkers van de adapter met die in uw voertuig en controleer of deze visueel en technisch passen.

Controleer ook of een van de vermelde originele fabrieksradio’s in uw voertuig was ingebouwd.

Controleer vóór de definitieve montage of de voertuigfuncties, voertuiginstellingen en stuurwielbediening naar behoren werken.

Opmerking:

CAN-bus

Aansluiting: 40-pins Quadlock Mercedes-stekker Aansluiting: OEM-stuurbediening > 3,5 mm jack / losse kabel Aansluiting: OEM-antenne Fakra(f) > DIN(m) Aansluiting: +12 V continue stroom geel klem 30, beveiligd via accu

blauw: +12 V antenne-afstandsbediening

Voertuigen zonder OEM-geluidssysteem

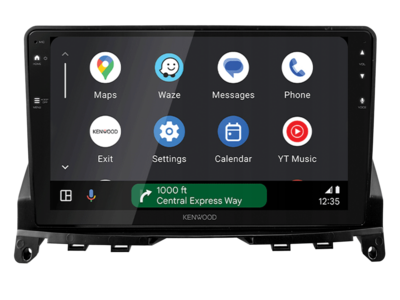

9"-tabletapparaten met trapeziumvormig scherm 9"-modulaire apparaten met trapeziumvormig scherm en Silverbox

Radiofrontpaneel vervangt het OEM-scherm

Montage van het display met specifieke accessoires

DIP-schakelaarinstellingen voor de fabrikant van het achteraf in te bouwen apparaat (zie BDA)

Geschikt voor de volgende voertuigen:

Mercedes C-Klasse sedan (W204) 03/2007 - 01/2011 Mercedes C-Klasse stationwagen (S204) 09/2007 - 01/2011

Kleur: zwart

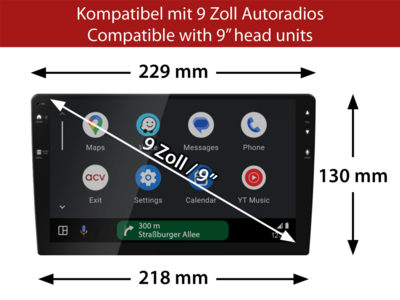

Inbouwopening radiodisplay: 230 mm/220 mm x 130 mm

De volgende signalen worden ter beschikking gesteld:

Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12 V ontsteking, klem 15 oranje: +12 V verlichting, klem 58 paars/wit: +12V achteruitrijsignaal roze: snelheidssignaal groen: massa GND handremsignaal

Belastbaarheid uitgangen: max. 250 mA

Stroomverbruik groter dan 250 mA: 1 relais spoelweerstand min. 75 Ohm 2 relais spoelweerstand min. 150 Ohm

Stuurwielbediening

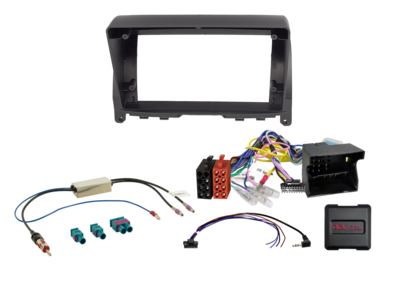

Leveringsomvang:

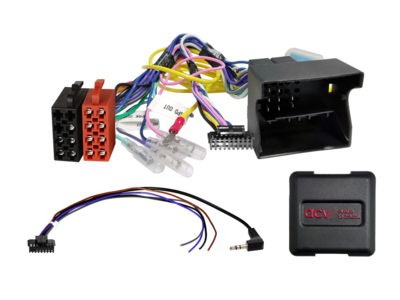

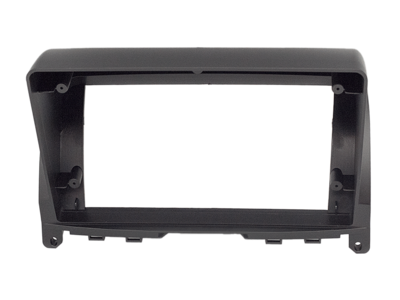

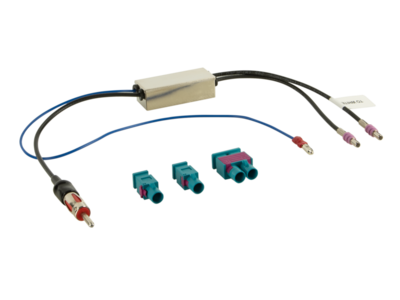

9" radio-inbouwframe Mercedes C-Klasse 03/2007-01/2011 zwart > Artikelnummer: 381190-93-1 LFB Mercedes C-Klasse/E-Klasse 40-pins Quadlock Multilead los > Artikelnummer: 42xmc005-0 Antenneadapter Fakra(m) (set) > DIN(m) 12 V Phantom LEONI los > Artikelnummer: 1524-70-1-0

Optioneel:

9“ radio-frontpaneel, adapter voor 10” display Artikelnummer: 271000-42

Geschikt voor

Mercedes Benz C-Klasse 2007-2011 (204)

Productdetails

• Merk: ACV
• Artikelnummer: 691190-93-1
• Producttype: 2-DIN Kit
• Geschikt voor automerk: Mercedes Benz
• Geschikt voor model: C-Klasse sedan (W204), C-Klasse stationwagen (S204), C-Klasse
