9" Kit Mercedes SL-klasse 04/2008-12/2011 SWC/antenne/Amp

Productinformatie

9-inch radio-inbouwframe en aansluitset voor radio met stuurwielbediening Mercedes

Veel autofabrikanten monteren hun eigen, voertuigspecifieke radio’s, die qua uiterlijk zijn afgestemd op de middenconsole.

Inbouwkits bevatten alle onderdelen die nodig zijn om een OEM-apparaat te vervangen.

Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn voor de werking van het achteraf ingebouwde apparaat en voor het herstellen van de voertuigfuncties bij de levering inbegrepen.

Houd rekening met de inbouwaanbevelingen van de afzonderlijke componenten.

In sommige gevallen worden niet alle voertuigfuncties ondersteund. Bijvoorbeeld Trailer Assist, E-Call of andere rijhulpsystemen.

Controleer vóór de installatie het OEM-apparaat en het voertuigmenu op diverse instellingen.

Afhankelijk van de uitrusting van het voertuig, de functionaliteit en de software van het achteraf in te bouwen apparaat kunnen bepaalde bedieningsfuncties wegvallen of door andere functies worden vervangen.

Vergelijk de afgebeelde stekkers van de adapter met die in uw voertuig en controleer of deze visueel en technisch passen.

Controleer ook of een van de vermelde originele fabrieksradio’s in uw voertuig was ingebouwd.

Controleer vóór de definitieve montage of de voertuigfuncties, voertuiginstellingen en stuurwielbediening naar behoren werken.

Opmerking:

CAN-bus

Aansluiting: 40-pins Quadlock Mercedes-stekker Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel Aansluiting: OEM-antenne Fakra(m) > DIN(m) Aansluiting: OEM-achteruitrijcamera Fakra(m) > Cinch(m) Aansluiting: OEM-geluidssysteem MOST > Cinch(m) rood/wit

Voertuigen met NTG2.5 OEM-navigatiesysteem Voertuigen met MOST25 OEM-geluidssysteem

Voertuigen zonder Audio 10 OEM-apparaat Voertuigen zonder Comand 2.0 / 2.5 OEM-navigatiesysteem Voertuigen zonder D2B OEM-geluidssysteem

Cinch(m) > Voorversterkeruitgang aan de voorzijde van de achteraf ingebouwde radio

Faderfunctie wordt niet ondersteund

OEM-extra componenten > CD-wisselaar / tv-tuner / telefoonmodule uit de MOST-ring verwijderen: Glasvezellus (v) MOST-ring > Artikelnummer: 771000-2101

Faderfunctie wordt niet ondersteund Voertuigen met 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM-navigatie: Tijdinstelling wordt niet ondersteund Voertuigen indien mogelijk coderen op Audio 20 OEM-apparaat

In individuele gevallen kan, afhankelijk van het OEM-systeem en de achteraf ingebouwde radio, meer ruis of een in- of uitschakelgeluid optreden.

Voertuigen na modelvernieuwing Voertuigen zonder omlopende sierlijst rond het OEM-apparaat

9"-tabletapparaten met trapeziumvormig scherm 9"-modulaire apparaten met trapeziumvormig scherm en Silverbox

Montage van apparaten met op maat gemaakte accessoires Montage van displays met op maat gemaakte accessoires

Instellingen van DIP-schakelaars voor fabrikanten van achteraf te monteren apparatuur (zie BDA)

Geschikt voor de volgende voertuigen:

Mercedes SL-Klasse (R230) 04/2008 - 12/2011

Kleur: zwart

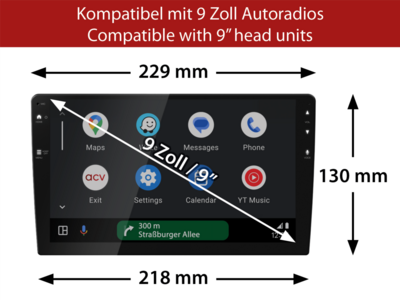

Inbouwopening radiodisplay: 230 mm/220 mm x 130 mm

De volgende signalen worden ter beschikking gesteld:

Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontsteking, klem 15 oranje: +12V verlichting, klem 58 paars/wit: +12V achteruitrijsignaal roze: snelheidssignaal groen: massa (GND) handremsignaal

Belastbaarheid uitgangen: max. 250 mA

Stroomverbruik groter dan 250 mA: 1 relais: spoelweerstand min. 75 ohm 2 relais: spoelweerstand min. 150 ohm

Stuurwielbediening

*Functie elektrisch opbergvak wordt niet ondersteund

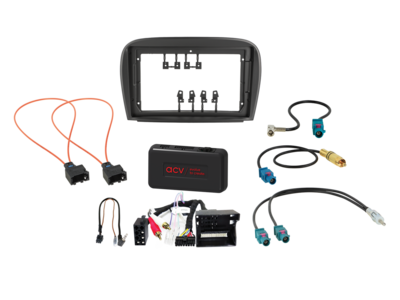

Leveringsomvang:

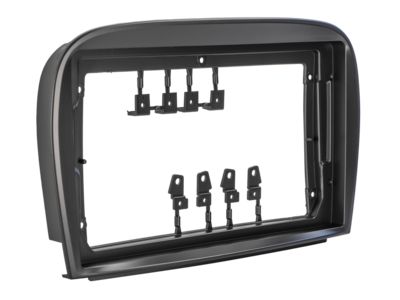

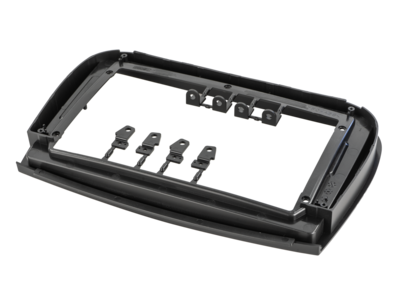

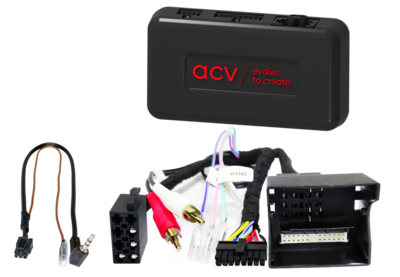

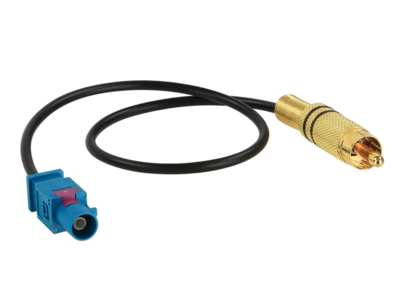

9" radio-afdekplaat Mercedes SL-klasse (R230) 03/2006-12/2011 > Artikelnummer: 381190-99-1 LFB Mercedes-voertuigen Quadlock Multilead Amp MOST los > Artikelnummer: 42xmc008-0 Antenneadapter Fakra(m)(2x)>DIN(m) los > Artikelnummer: 1524-19-0 Antenneadapter Fakra Z(m)>SMB(f) 90° 20 cm los > Artikelnummer: 1502-54-0 Achteruitrijcamera-adapter OEM-camera Fakra(m)>Cinch(m) los > 771000-2011-0 Glasvezellus(f) MOST-ring > Artikel: 2x 771000-2101

Optioneel:

9“ radio-frontpaneel accessoire voor 10” display-adapter Artikelnummer: 271000-42

Geschikt voor

• Mercedes Benz GL-Klasse 2006-2012 (164)
• Mercedes Benz M-Klasse 2005-2011 (164)
• Mercedes Benz ML-Klasse 2005-2011 (164)

Productdetails

• Merk: ACV
• Artikelnummer: 691190-99-1
• Producttype: 2-DIN Kit
• Geschikt voor automerk: Mercedes Benz
• Geschikt voor model: SL-Klasse (R230), GL-Klasse, M-Klasse, ML-Klasse, SL-klasse
