9" Kit Peugeot 308 2007-2015 grijs SWI Pro

Complete inbouwset voor een nette radio-upgrade

Met de 9" Kit Peugeot 308 2007-2015 grijs SWI Pro bouwt u een passende 9-inch aftermarket radio in. Frame, interface en antenne-aansluiting zijn als één voertuigspecifieke set samengesteld.

Wat blijft behouden?

• Vervangt de voertuigspecifieke fabrieksradio door een 9-inch aftermarket toestel.
• Levert de benodigde radio- en antenneaansluitingen voor de genoemde voertuigconfiguraties.
• Ondersteunt de voertuiginstellingen via de originele bediening wanneer de voertuiguitvoering dit toelaat.
• Behoud van de stuurwielbediening voor een geschikte aftermarket radio.
• Voor voertuigen met PDC kan, afhankelijk van de uitvoering, een afzonderlijke PDC-luidspreker/interface nodig zijn.

Geschikte voertuigen

• Peugeot 308, inclusief GTI, SW en CC: 09/2007-07/2015
• Peugeot 408: 2011-2021

Aansluitingen en technische gegevens

• 40-pins Quadlock Peugeot-stekker
• stuurwielbediening > 3,5 mm jack / losse kabel
• OEM-antenne Fakra (v) > DIN (m)
• Beschikbare uitgangssignalen: Reïmportvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
• blauw: +12V antenne-remote Dipswitch-stand voor het inbouwapparaat controleren

Controleer het originele fabriekssysteem

• Voertuigen met Blaupunkt / Continental / Siemens VDO RD4 / RD45 OEM-toestel met volumedraairegelaar
• Voertuigen zonder Bosch OEM-toestel Voertuigen zonder Magneti Marelli RT3 / RT6 / Harman Becker NG4 OEM-navigatie met volumedraairegelaar Voertuigen zonder JBL-soundsysteem Voertuigen zonder PDC
• Voertuigen met eco-modus: +12V permanente stroomaansluiting klem 30, zekering batterij
• Voertuigen met PDC: SWI CAN-bus-luidspreker 42a/42cx PDC > Artikel: 42cxpdc
• Voertuigen met PDC-schakelaar: PDC-weergave moet geactiveerd zijn
• Diagnose-LED: blauw knipperen > CAN-bus zoeken blauw constant > CAN-bus actief rood > +12V contactstroom actief

Belangrijk vóór de montage

• Vergelijk vóór bestelling de 40-pins Quadlock-stekker, antenneaansluiting en originele radio met de productafbeeldingen.
• Controleer vóór de definitieve montage de stuurwielbediening, voertuigmenu's, waarschuwingstonen en overige voertuigfuncties.
• Re-importauto's en voertuigen met afwijkende software kunnen een andere functionaliteit hebben.
• Trailer Assist, eCall en andere rij- of comfortsystemen worden niet in iedere uitvoering door een aftermarket radio ondersteund.
• Bij ECO-modus is een gezekerde permanente 12V-aansluiting vanaf accuklem 30 nodig.
• Monteer het paneel extra stevig en pas de uitsparing alleen aan wanneer de voertuigspecifieke inbouwsituatie dit vereist.
• Controleer bij 9-inch tablet-, modulaire en L-body-toestellen de beschikbare inbouwruimte; scherm en toestel kunnen afzonderlijke montageaccessoires vragen.
• Stel aanwezige DIP-schakelaars in volgens het merk van de aftermarket radio en de meegeleverde handleiding.

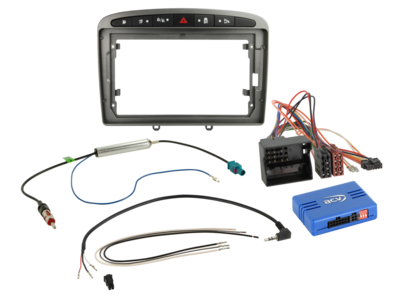

Leveringsomvang

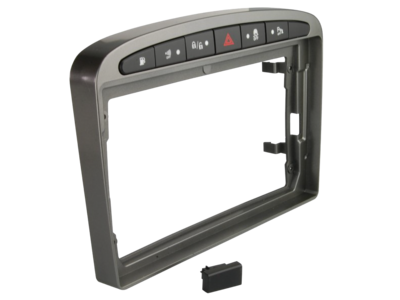

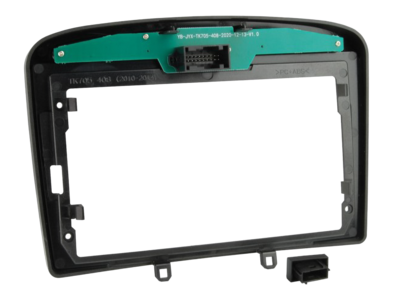

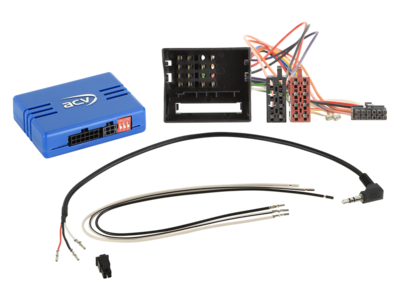

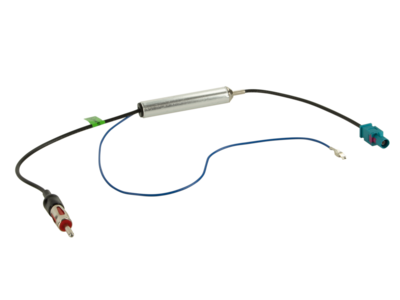

Radio-paneel Peugeot 308 09/2007-07/2015 grijs > Artikel: 381041-90-2 SWI Citroën/Fiat/Peugeot/Toyota voertuigen Quadlock los > Artikel: 42a-1041-001-0 SWI-kabel 42a/42cx401 > Multilead diverse toestellen > Artikel: 42arc100 Antenne-adapter Fakra (m)(x2) > DIN (m) 12V phantom LEONI los > Artikel: 1524-05-1-0

Optioneel verkrijgbaar

9" radio-paneel accessoire naar 10" display adapter, Artikel: 271000-42

Productgegevens

• Kleur: grijs
• Inbouwuitsparing radiodisplay: 230 mm/220 mm x 130 mm
• Artikelnummer: 691041-90-2-4
• Producttype: complete 9-inch radio-inbouwkit
