9" Kit Peugeot 308 2007-2015 piano zwart RD4 SWI/PDC

Complete inbouwset voor een nette radio-upgrade

Met de 9" Kit Peugeot 308 2007-2015 piano zwart RD4 SWI/PDC bouwt u een passende 9-inch aftermarket radio in. Frame, interface en antenne-aansluiting zijn als één voertuigspecifieke set samengesteld.

Wat blijft behouden?

• Vervangt de voertuigspecifieke fabrieksradio door een 9-inch aftermarket toestel.
• Levert de benodigde radio- en antenneaansluitingen voor de genoemde voertuigconfiguraties.
• Ondersteunt de voertuiginstellingen via de originele bediening wanneer de voertuiguitvoering dit toelaat.
• Behoud van de stuurwielbediening voor een geschikte aftermarket radio.
• Uitvoering met ondersteuning voor de originele parkeersensoren achter.

Geschikte voertuigen

• Peugeot 308, inclusief GTI, SW en CC: 09/2007-07/2015
• Peugeot 408: 2011-2021

Aansluitingen en technische gegevens

• 40-pins Quadlock Peugeot-stekker
• stuurwielbediening > 3,5 mm jack / losse kabel
• OEM-antenne Fakra(f) > DIN(m)
• OEM AUX > cinch(m) rood / wit
• cinch(m) geel niet gebruikt
• Beschikbare uitgangssignalen: Reïmportvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
• Belastbaarheid uitgangen: max. 250 mA
• Stroomverbruik groter dan 250 mA: 1 relais: spoelweerstand min. 75 ohm 2 relais: spoelweerstand min. 150 ohm
• blauw: +12 V antenne-afstandsbediening

Controleer het originele fabriekssysteem

• Voertuigen met Blaupunkt / Continental / Siemens VDO RD4 OEM-apparaat met volumeknop Voertuigen met PDC achter
• Voertuigen zonder Bosch OEM-apparaat Voertuigen zonder Continental RD45 OEM-apparaat met volumeknop Voertuigen zonder Magneti Marelli RT3 / RT6 / Harman Becker NG4 OEM-navigatie Voertuigen zonder JBL OEM-geluidssysteem
• Peugeot CC-voertuigen: SWC Citroën/Fiat/Peugeot/Toyota-voertuigen Quadlock PDC > artikel: 42a-1041-008
• voertuigen met Continental RD45 OEM-autoradio met volumeknop: SWC Citroën/Fiat/Peugeot/Toyota-voertuigen Quadlock PDC > artikel: 42a-1041-008
• Voertuigen met PDC-schakelaar: PDC-weergave moet zijn geactiveerd
• Voertuigen met ECO-modus: +12V-constantstroom, klem 30 van de accu, beveiligd met een zekering

Belangrijk vóór de montage

• Vergelijk vóór bestelling de 40-pins Quadlock-stekker, antenneaansluiting en originele radio met de productafbeeldingen.
• Controleer vóór de definitieve montage de stuurwielbediening, voertuigmenu's, waarschuwingstonen en overige voertuigfuncties.
• Re-importauto's en voertuigen met afwijkende software kunnen een andere functionaliteit hebben.
• Trailer Assist, eCall en andere rij- of comfortsystemen worden niet in iedere uitvoering door een aftermarket radio ondersteund.
• Bij ECO-modus is een gezekerde permanente 12V-aansluiting vanaf accuklem 30 nodig.
• Monteer het paneel extra stevig en pas de uitsparing alleen aan wanneer de voertuigspecifieke inbouwsituatie dit vereist.
• Controleer bij 9-inch tablet-, modulaire en L-body-toestellen de beschikbare inbouwruimte; scherm en toestel kunnen afzonderlijke montageaccessoires vragen.
• Stel aanwezige DIP-schakelaars in volgens het merk van de aftermarket radio en de meegeleverde handleiding.

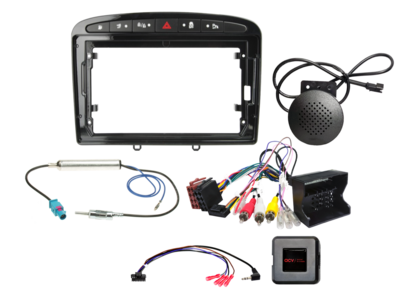

Leveringsomvang

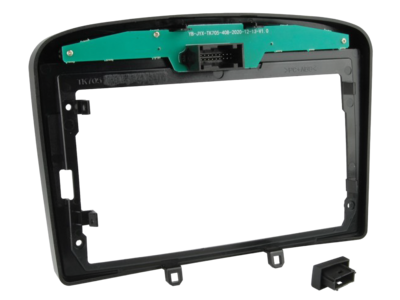

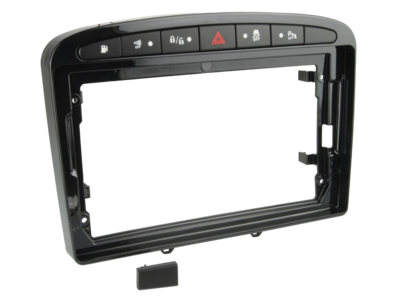

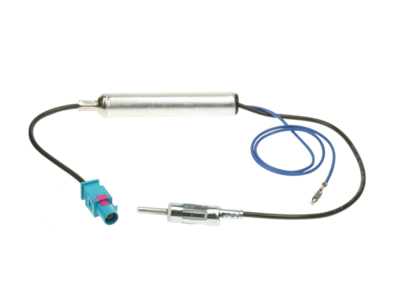

9" radio-frontpaneel Peugeot 308 09/2007-07/2015 pianolak > Artikelnummer: 381041-90-1 SWI Citroën/Peugeot 40-pins Quadlock Multilead PDC achter, los > Artikelnummer: 42xpg013-0 Antenneadapter Fakra(m)(x2)>DIN(m) 12V Phantom los > Artikelnummer: 1524-05-0

Optioneel verkrijgbaar

9" radioblende accessoire naar 10" display adapter, Artikel: 271000-42

Productgegevens

• Kleur: piano zwart
• Inbouwuitsparing radiodisplay: 230 mm/220 mm x 130 mm
• Artikelnummer: 691041-90-1-3
• Producttype: complete 9-inch radio-inbouwkit
