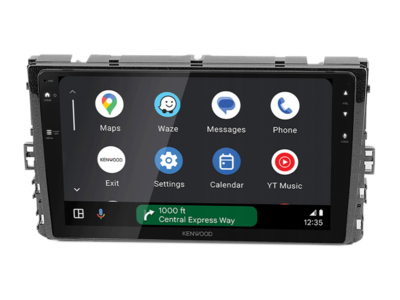

9" Kit voor diverse VW-modellen, MIB-II 52-pins i-adapter/antenne

Productinformatie

9-inch radio-inbouwframe en i-dapter VW-radio-aansluitset

Veel autofabrikanten monteren hun eigen, voertuigspecifieke radio’s, die qua uiterlijk zijn afgestemd op de middenconsole.

Inbouwkits bevatten alle onderdelen die nodig zijn om een OEM-apparaat te vervangen.

Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn voor de werking van het achteraf ingebouwde apparaat en voor het herstellen van de voertuigfuncties bij de levering inbegrepen.

Afhankelijk van de functionaliteit en de software van het achteraf in te bouwen apparaat kunnen bepaalde bedieningsfuncties wegvallen of door andere functies worden vervangen.

Houd rekening met de inbouwaanbevelingen van de afzonderlijke onderdelen.

Controleer of de door ons vermelde originele fabrieksradio's en de afgebeelde stekkers van de adapter overeenkomen met de uitrusting van het voertuig.

Houd er rekening mee dat in sommige gevallen niet alle functies worden ondersteund. Bijvoorbeeld Trailer Assist, E-Call of andere rijhulpsystemen en comfortsystemen.

Controleer vóór de definitieve montage of de voertuigfuncties, voertuiginstellingen en stuurwielbediening naar behoren werken.

Opmerking:

CAN-bus

Aansluiting: 52-pins Quadlock VAG-stekker Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel Aansluiting: OEM-antenne Fakra(f) > DIN(m) Aansluiting: OEM-achteruitrijcamera > Cinch(m) oker

blauw: +12 V antenne-afstandsbediening

Controleer de voedingsspanning van de antenne-phantom vóór de installatie door deze te meten met het OEM-apparaat: Voertuigen met een 8,5 V-antennesysteem > Artikelnummer: 1524-29-1-0 Voertuigen met een +12 V-antennesysteem > Artikelnummer: 1524-70-1-0

Voertuigen met MIB-II-platform

Activeer en configureer de achteruitrijcamera-ingang in het menu van het achteraf in te bouwen apparaat

Aansluiting i-dapter: paars/wit: +12 V achteruitrijsignaal Cinch (m) oker: achteruitrijcamera-ingang achteraf in te bouwen apparaat

Weergave i-adapter-instellingen > Achteruitrijcamera-ingang achterafgemonteerd apparaat Weergave OPS > Achteruitrijcamera-ingang achterafgemonteerd apparaat Weergave Klimatronik > Achteruitrijcamera-ingang achterafgemonteerd apparaat

Voertuigen met stuurwielbediening – instellingen i-adapter: Druk op de Track-knop op de stuurwielbediening en houd deze ingedrukt Alternatief met artikel: 43x-remote

Voertuigen zonder stuurwielbediening – instellingen i-adapter – benodigde accessoires: i-adapter-accessoires afstandsbediening > Interface-instelling > Artikelnummer: 43x-remote

Afhankelijk van de OEM-voertuiguitrusting en software: Niet alle voertuiginstellingen worden ondersteund Niet alle voertuigfuncties worden ondersteund Niet alle voertuiginformatie wordt weergegeven

Voertuigen met parkeerhulp en Front-PDC > na het starten van het voertuig wordt de Front-PDC weergegeven Het scherm verlaten > via de PDC-knop van het voertuig

Het +12V-achteruitrijsignaal wordt vanaf 3 km/u uitgeschakeld

Voertuigen met E-Call: E-Call-ondersteuning MAN/Seat/Skoda/VW 52-pins Quadlock > Artikelnummer: 1424-28

Voertuigen met / zonder OEM-geluidssysteem Voertuigen zonder MOST OEM-geluidssysteem

Niet geschikt voor voertuigen met: met MOST OEM-geluidssysteem met radio-voorbereiding zonder enige fabrieksvoorziening > stuurwielbediening / luidsprekers / radio

9"-tabletapparaten met trapeziumvormig scherm 9"-modulaire apparaten met trapeziumvormig scherm en Silverbox 9"-L-Body-apparaten: controleer de specifieke inbouwsituatie in het voertuig

VW Arteon (3H) > L-Body-apparaat onderaan VW Golf VII (AU) > L-Body-apparaat onderaan VW Passat (B8) > L-Body-apparaat onderaan VW Polo (AW) 11/2017 - 05/2021 > L-Body-apparaat boven / L-Body-apparaat onder aanpassingswerkzaamheden in de radiobehuizing met werkplaatsgereedschap vereist VW Polo (AW) 09/2021 - 2026 > L-Body-apparaat boven / L-Body-apparaat onder Aanpassingswerkzaamheden in de radiobehuizing met werkplaatsgereedschap vereist VW Tiguan II (AD1) > L-Body-apparaat onder VW T6.1 (SG/SH) > L-Body-apparaat boven

Montage van het apparaat met specifieke accessoires Montage van het display met specifieke accessoires

Instellingen van de DIP-schakelaars voor de fabrikant van het achteraf in te bouwen apparaat (zie BDA)

Geschikt voor de volgende voertuigen:

VW Arteon (3H) 06/2017 - 06/2020 VW Arteon (3H) 11/2020 - 11/2024 VW Atlas 2017 - 2024 VW Golf VII (AU) 03/2017 - 05/2020 VW Jetta 2018 - 2024 VW Passat (B8) 09/2019 - 11/2023 VW Polo (AW) 11/2017 - 05/2021 VW Polo (AW) 09/2021 - 2026 VW Teramont 2025 -2026 VW Tiguan II (AD1) 05/2016 - 05/2021 VW Tiguan II (AD1) 09/2021 - 08/2024 VW T6.1 (SG/SH) 10/2019 - 04/2024 Kleur: zwart

Inbouwopening radiodisplay: 230 mm/220 mm x 130 mm

De volgende signalen worden ter beschikking gesteld:

Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontsteking, klem 15 oranje: +12V verlichting, klem 58 paars/wit: +12V achteruitrijsignaal roze: snelheidssignaal groen: massa (GND) handremsignaal

Belastbaarheid uitgangen: max. 250 mA

Stroomverbruik groter dan 250 mA: 1 relais: spoelweerstand min. 75 ohm 2 relais: spoelweerstand min. 150 ohm

Stuurwielbediening Visualisatie Klimatronik Visualisatie optische PDC CAR-menu voertuiginstellingen wordt ondersteund

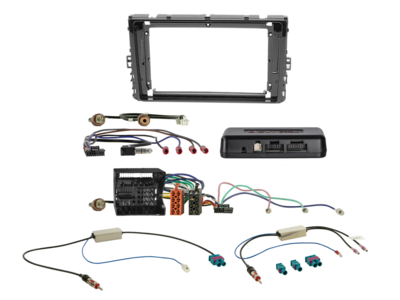

Leveringsomvang:

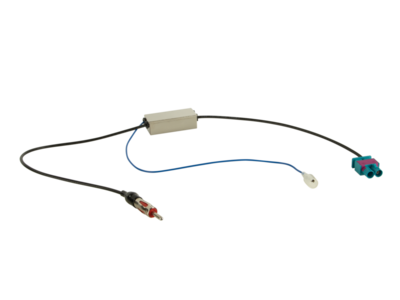

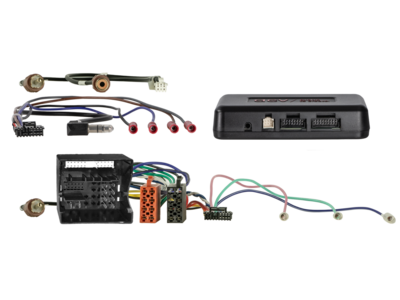

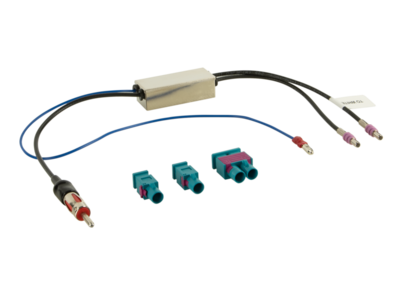

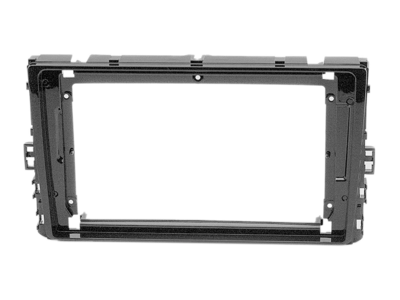

9" radio-afdekplaat VW diverse modellen > Artikelnummer: 381320-93-1 i-dapter MAN TGE/Seat/Skoda/VW 52-pins Quadlock Multilead > Artikelnummer: 43xvw04 Antenneadapter Fakra(m) (set) > DIN(m) 12V Phantom LEONI los > Artikelnummer: 1524-70-1-0 Antenneadapter Fakra(m) (set) > Fakra(f) 12V Phantom los > Artikelnummer: 1524-29-1-0

Optioneel:

E-Call-ondersteuning MAN/Seat/Skoda/VW 52-pins Quadlock > Artikelnummer: 1424-28 9“-radiofrontpaneel, accessoire voor 10”-displayadapter > Artikelnummer: 271000-42

Geschikt voor

• Volkswagen Arteon 2017-2024
• Volkswagen Jetta 2018-2024
• Volkswagen Golf 7 2017-2020
• Volkswagen Passat 2019-2023
• Volkswagen Polo 2017-2026
• Volkswagen T6.1 Transporter 2009-2015
• Volkswagen Tiguan 2016-2024

Productdetails

• Merk: ACV
• Artikelnummer: 691320-93-1
• Producttype: 2-DIN Kit
• Geschikt voor automerk: Volkswagen
• Geschikt voor model: Arteon, Jetta, Golf 7, Passat, Polo, T6.1 Transporter, Tiguan
