9" Kit VW Scirocco compacte klimaatregeling SWC/antenne

Productinformatie

9-inch radio-inbouwframe en aansluitset voor radio met stuurbediening VW

Veel autofabrikanten monteren hun eigen, voertuigspecifieke radio’s, die qua uiterlijk zijn afgestemd op de middenconsole.

Inbouwkits bevatten alle onderdelen die nodig zijn om een OEM-apparaat te vervangen.

Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn voor de werking van het achteraf ingebouwde apparaat en voor het herstellen van de voertuigfuncties bij de levering inbegrepen.

Afhankelijk van de functionaliteit en de software van het achteraf in te bouwen apparaat kunnen bepaalde bedieningsfuncties wegvallen of door andere functies worden vervangen.

Houd rekening met de inbouwaanbevelingen van de afzonderlijke onderdelen.

Controleer of de door ons vermelde originele fabrieksradio's en de afgebeelde stekkers van de adapter overeenkomen met de uitrusting van het voertuig.

Houd er rekening mee dat in sommige gevallen niet alle functies worden ondersteund. Bijvoorbeeld Trailer Assist, E-Call of andere rijhulpsystemen en comfortsystemen.

Controleer vóór de definitieve montage of de voertuigfuncties, voertuiginstellingen en stuurwielbediening naar behoren werken.

Opmerking:

CAN-bus

Aansluiting: 40-pins Quadlock VAG-stekker Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel Aansluiting: OEM-antenne Fakra(f) > DIN(m)

blauw: +12 V antenne-afstandsbediening

Voertuigen met RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM-apparaat Voertuigen met RNS315 / RNS510 OEM-navigatiesysteem

Voertuigen zonder RCD320 OEM-apparaat met ISO-stekkers Voertuigen zonder OEM-geluidssysteem

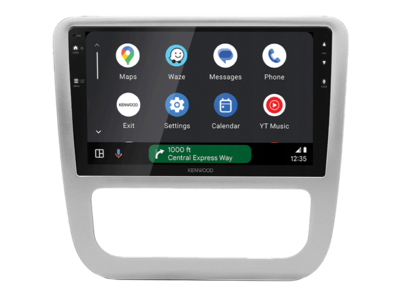

9"-tabletapparaten met trapeziumvormig scherm 9"-modulaire apparaten met trapeziumvormig scherm en Silverbox 9"-L-Body-apparaten: controleer de specifieke inbouwsituatie in het voertuig

Montage van het apparaat met specifieke accessoires Montage van het display met specifieke accessoires

Instellingen van de DIP-schakelaars voor de fabrikant van het achteraf in te bouwen apparaat (zie BDA)

Geschikt voor de volgende voertuigen:

VW Scirocco III (13) 08/2008 - 04/2014

Kleur: zilver

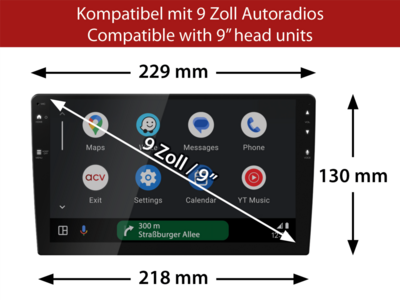

Inbouwopening radiodisplay: 230 mm/220 mm x 130 mm

De volgende signalen worden ter beschikking gesteld:

Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontsteking, klem 15 oranje: +12V verlichting, klem 58 paars/wit: +12V achteruitrijsignaal roze: snelheidssignaal groen: massa (GND) handremsignaal

Belastbaarheid uitgangen: max. 250 mA

Stroomverbruik groter dan 250 mA: 1 relais: spoelweerstand min. 75 ohm 2 relais: spoelweerstand min. 150 ohm

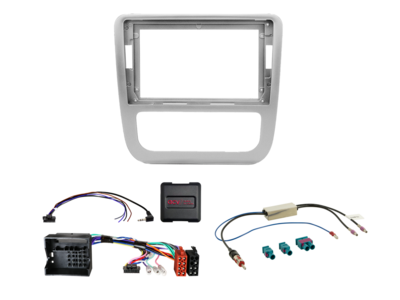

Leveringsomvang:

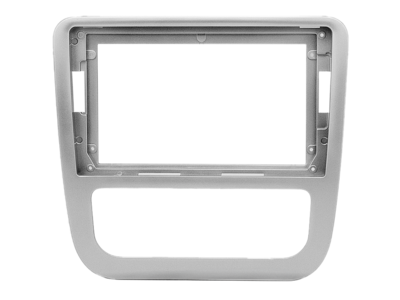

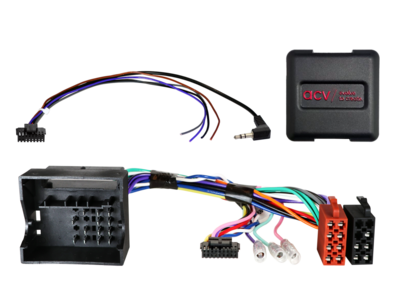

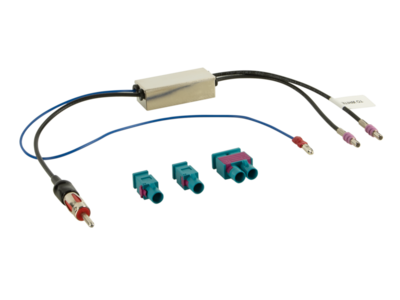

9" radio-frontpaneel VW Scirocco Klimatronik compacte module > Artikelnummer: 381320-96-1 LFB Seat/Skoda/VW-voertuigen 40-pins Quadlock Multilead los > Artikelnummer: 42xvw002-0 Antenneadapter Fakra(m) (set) > DIN(m) 12V Phantom LEONI los > Artikelnummer: 1524-70-1-0

Optioneel:

9“ radio-frontpaneel accessoire voor 10” display-adapter Artikelnummer: 271000-42

Geschikt voor

Volkswagen Scirocco 2008-2014

Productdetails

• Merk: ACV
• Artikelnummer: 691320-96-1
• Producttype: 2-DIN Kit
• Geschikt voor automerk: Volkswagen
• Geschikt voor model: Scirocco
