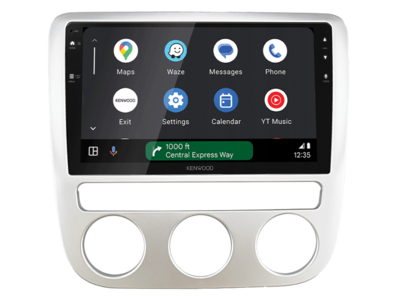

9" Kit VW Scirocco enkele klimaatregeling II i-adapter

Productinformatie

9-inch radio-inbouwframe en i-dapter VW-radio-aansluitset

Veel autofabrikanten monteren hun eigen, voertuigspecifieke radio’s, die qua uiterlijk zijn afgestemd op de middenconsole.

Inbouwkits bevatten alle onderdelen die nodig zijn om een OEM-apparaat te vervangen.

Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn voor de werking van het achteraf ingebouwde apparaat en voor het herstellen van de voertuigfuncties bij de levering inbegrepen.

Afhankelijk van de functionaliteit en de software van het achteraf in te bouwen apparaat kunnen bepaalde bedieningsfuncties wegvallen of door andere functies worden vervangen.

Houd rekening met de inbouwaanbevelingen van de afzonderlijke onderdelen.

Controleer of de door ons vermelde originele fabrieksradio's en de afgebeelde stekkers van de adapter overeenkomen met de uitrusting van het voertuig.

Houd er rekening mee dat in sommige gevallen niet alle functies worden ondersteund. Bijvoorbeeld Trailer Assist, E-Call of andere rijhulpsystemen en comfortsystemen.

Controleer vóór de definitieve montage of de voertuigfuncties, voertuiginstellingen en stuurwielbediening naar behoren werken.

Opmerking:

CAN-bus

Aansluiting: 40-pins Quadlock VAG-stekker Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel Aansluiting: OEM-antenne Fakra(f) > DIN(m)

blauw: +12 V antenne-afstandsbediening

Voertuigen met een wit FIS-informatiedisplay voor de bestuurder Voertuigen met een Klimatronik-compactmodule

Vergelijk de uitsparingen voor de radio met het interieur van het voertuig

Voertuigen met RCD500 / RCD510 OEM-apparaat Voertuigen met RNS315 / RNS510 OEM-navigatiesysteem

Voertuigen zonder RCD320 OEM-apparaat met ISO-stekkers Voertuigen zonder OEM-geluidssysteem

De achteruitrijcamera-ingang in het menu van het achteraf in te bouwen apparaat activeren en configureren

Aansluiting i-dapter: paars/wit: +12V achteruitrijsignaal Cinch (m) oker: achteruitrijcamera-ingang achteraf in te bouwen apparaat

Weergave i-adapter-instellingen > achteruitrijcamera-ingang achteraf gemonteerd apparaat Weergave OPS > achteruitrijcamera-ingang achteraf gemonteerd apparaat Weergave Klimatronik > achteruitrijcamera-ingang achteraf gemonteerd apparaat

Voertuigen met stuurwielbediening – instellingen i-adapter: Druk op de Track-knop op de stuurwielbediening en houd deze ingedrukt Alternatief met artikel: 43x-remote

Voertuigen zonder stuurwielbediening benodigde accessoires: i-adapter accessoires afstandsbediening > artikel: 43x-remote

Voertuigen met parkeerhulp en Front-PDC > na het starten van het voertuig wordt de Front-PDC weergegeven Het scherm verlaten > via de PDC-knop in het voertuig

Het +12V-achteruitrijsignaal wordt vanaf 3 km/u uitgeschakeld

Camerabeeld of i-dapter-instellingen en weergave niet beschikbaar: Sluit een extra aardingscontact (buitenste ader van de cinch-stekker) aan op de camera-aansluiting en de apparaataansluiting

9"-tabletapparaten met trapeziumvormig scherm 9"-modulaire apparaten met trapeziumvormig scherm en Silverbox 9"-L-Body-apparaten: controleer de specifieke inbouwsituatie in het voertuig

Montage van het apparaat met specifieke accessoires Montage van het display met specifieke accessoires

Instellingen van de DIP-schakelaars voor de fabrikant van het achteraf in te bouwen apparaat (zie BDA)

Geschikt voor de volgende voertuigen:

VW Scirocco III (13) 08/2008 - 04/2014

Kleur: zwart

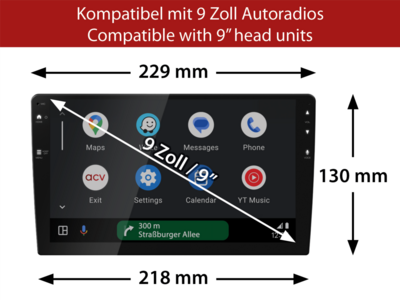

Inbouwopening radiodisplay: 230 mm/220 mm x 130 mm

De volgende signalen worden ter beschikking gesteld:

Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontsteking, klem 15 oranje: +12V verlichting, klem 58 paars/wit: +12V achteruitrijsignaal roze: snelheidssignaal groen: massa (GND) handremsignaal

Belastbaarheid uitgangen: max. 250 mA

Stroomverbruik groter dan 250 mA: 1 relais: spoelweerstand min. 75 ohm 2 relais: spoelweerstand min. 150 ohm

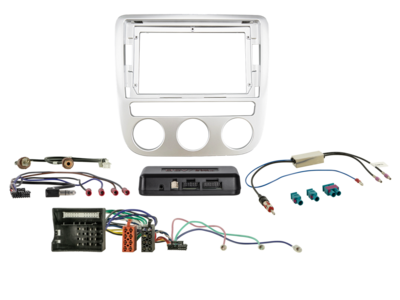

Leveringsomvang:

Visualisatie Klimatronik Visualisatie optische PDC

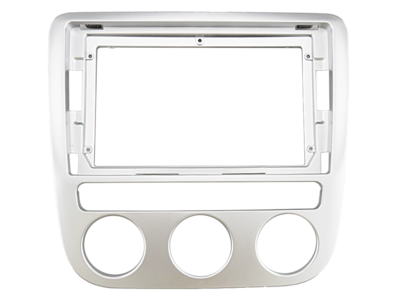

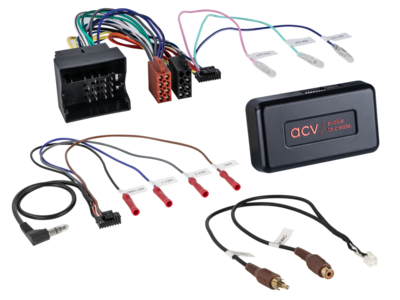

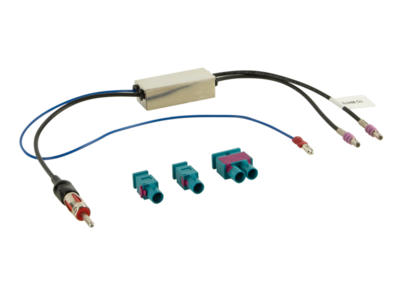

9" radio-afdekplaat VW Scirocco Klimatronik afzonderlijke modules II > Artikelnummer: 381320-96-4 i-dapter voor Skoda/VW-voertuigen 40-pins Quadlock Multilead > Artikelnummer: 43xvw01 Antenneadapter Fakra(m) (set) > DIN(m) 12V Phantom LEONI los > Artikelnummer: 1524-70-1-0

Optioneel:

9“ radio-frontpaneel accessoire voor 10” display-adapter Artikelnummer: 271000-42

Geschikt voor

Volkswagen Scirocco 2008-2014

Productdetails

• Merk: ACV
• Artikelnummer: 691320-96-8
• Producttype: 2-DIN Kit
• Geschikt voor automerk: Volkswagen
• Geschikt voor model: Scirocco
