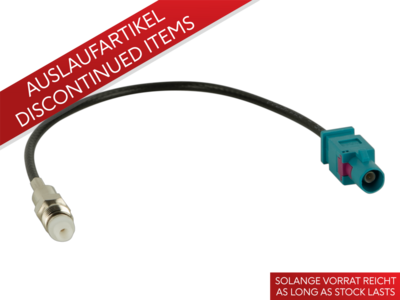

antenne adapter Fakra Z(m)>FME(f) 50cm LEONI/ROKA

Voertuigspecifieke radio-inbouwoplossing

Antenna adapter Fakra Z(m)>FME(f) 50cm LEONI/ROKA is samengesteld voor de hieronder vermelde voertuiguitvoeringen. Controleer vóór bestelling de originele radio, aansluitingen en aanwezige opties.

Aansluitingen en technische kenmerken

• Bei Empfangsproblemen:
• Controleer antennekabel en antenneadapter op continuïteit
• Fahrzeug auf Störungen durch Nachrüst-LED-verlichting prüfen
• Controleer het voertuig op storing door spanningsomvormers, voedingen en USB-laadadapters
• Controleer het voertuig op storing door achteraf gemonteerde digitale versterkers
• Technische Daten:
• Aansluiting: Fakra Z(m) > FME(f)
• Lengte: 50 cm
• Aufbau
• Kabel: LEONI Dacar
• Leiter: Staku-Litze blank 40%iACS
• Dielektrikum: XPE Naturfarbe
• Schirmung 1: Aluminiumfolie kaschiert
• Afscherming 2: vlechtwerk van vertinde koperdraden, Cu ETP 1 volgens EN 13602
• Mantel: PVC / bleifrei
• Elektische Eigenschaften bei Raumtemperatur
• Leiterwiderstand: 317 Ohm/km
• Capaciteit bij 1 kHz: 106 pF/m
• Wellenwiderstand: 50 Ohm +/- 3 Ohm
• Verkortingsfactor: ca. 66%
• Afschermingsdemping: 75 dB min.
• Mechanische Eigenschaften
• Leitungsgewicht: ca. 12,4 kg/km
• Biegeradius einfach: 3 x d
• Biegeradius mehrfach: 10 x d
• Voor de volgende toepassing:
• Geräteanschluss Adapter
• Antenneninstallation
• Optional:
• antenneadapter FME(m)> BNC(m) LEONI PRO > Artikel: 1502-63-1-0
• antenneadapter FME(m)>Mini UHF(m) LEONI PRO > Artikel: 1502-64-1-0
• antenneadapter FME(m)>TNC(m) LEONI PRO > Artikel: 1502-65-1-0

Belangrijk vóór montage

• Vergelijk de afgebeelde stekkers met de aansluitingen in het voertuig.
• Controleer vóór de definitieve montage alle voertuigfuncties en de bediening van de aftermarket-radio.
• Voertuiguitvoering, originele audiosysteem en softwareversie kunnen de ondersteunde functies beïnvloeden.

Productgegevens

• Artikelnummer: 1502-60-1
