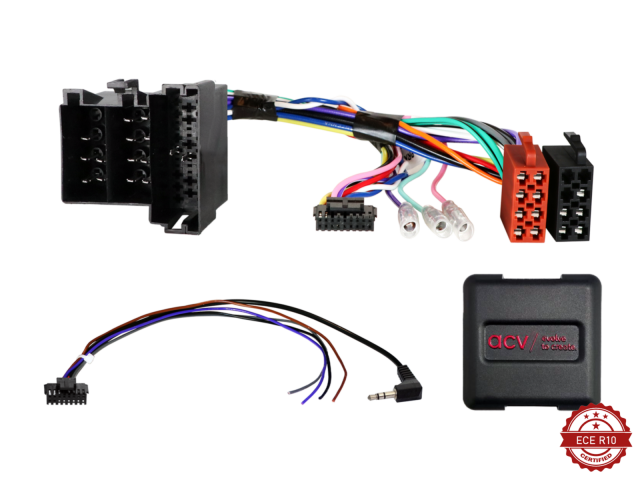

S.W.I. Alfa Romeo/Citroen/Fiat ISO/Mini ISO Multilead

Productinformatie in één overzicht

Hieronder vindt u de aansluitingen, toepassingen en aandachtspunten voor S.W.I. Alfa Romeo/Citroen/Fiat ISO/Mini ISO Multilead overzichtelijk bij elkaar.

Kenmerken en toepassing

• Stuurwielbedieningsinterface
• Opmerking
• analoge stuurwielbediening CAN-bus
• Voertuigen zonder +12V-ontstekingsstroom klem 15
• *Actieve systeemadapter Alfa Romeo/Lancia ISO>ISO > Artikelnummer: 13-1001-50 *Actieve systeemadapter diverse voertuigen ISO>ISO > Artikelnummer: 13-1190-50
• Voertuigen van Citroën / Fiat / Peugeot: Voertuigen met 6 knoppen / functies op het stuurwiel

Aansluitingen

• Aansluiting: ISO / Mini-ISO-stekker Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel
• Voertuigen met CAN-bus, stroom ISO-stekker Voertuigen met analoge stuurwielbediening RC-A/GND/RC-B Mini-ISO-stekker C2-pin 10/11/12 Voertuigen met Blue&Me > module moet geïnstalleerd blijven
• Auto’s van Alfa Romeo met BOSE OEM-geluidssysteem: +12V versterker Remote > Mini-ISO-aansluiting C1 pin 6

Geschiktheid en compatibiliteit

• Alfa Romeo Alfa Romeo 147 (973) 09/2007 - 04/2010 Alfa Romeo GT (937) 02/2004 - 10/2010
• Citroën Citroën Jumper (250) 10/2006 - 11/2011 Citroën Relay (250) 2006 - 2011*
• Fiat Fiat Ducato (ZAF 250) 06/2006 - 06/2011**
• Peugeot Peugeot Boxer (Y) 02/2007 - 07/2011**

Beschikbare functies en signalen

• rood: +12V ontsteking klem 15 oranje: +12V verlichting klem 58 paars/wit: +12V achteruitrijsignaal roze: snelheidssignaal groen: massa GND handremsignaal
• Belastbaarheid uitgangen: max. 250 mA
• Afstandsbediening op het stuur
• *Voertuigen met radio-voorbereiding **Voertuigen met OEM-apparaat

Belangrijk vóór de montage

• Instellingen van de dip-schakelaars voor de fabrikant van de achteraf in te bouwen apparatuur (zie BDA)
• Herimporteerde voertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
• Stroomverbruik groter dan 250 mA: 1 relais: spoelweerstand min. 75 ohm 2 relais: spoelweerstand min. 150 ohm

Productgegevens

• Artikelnummer: 42xpg009
• Productnaam: S.W.I. Alfa Romeo/Citroen/Fiat ISO/Mini ISO Multilead
