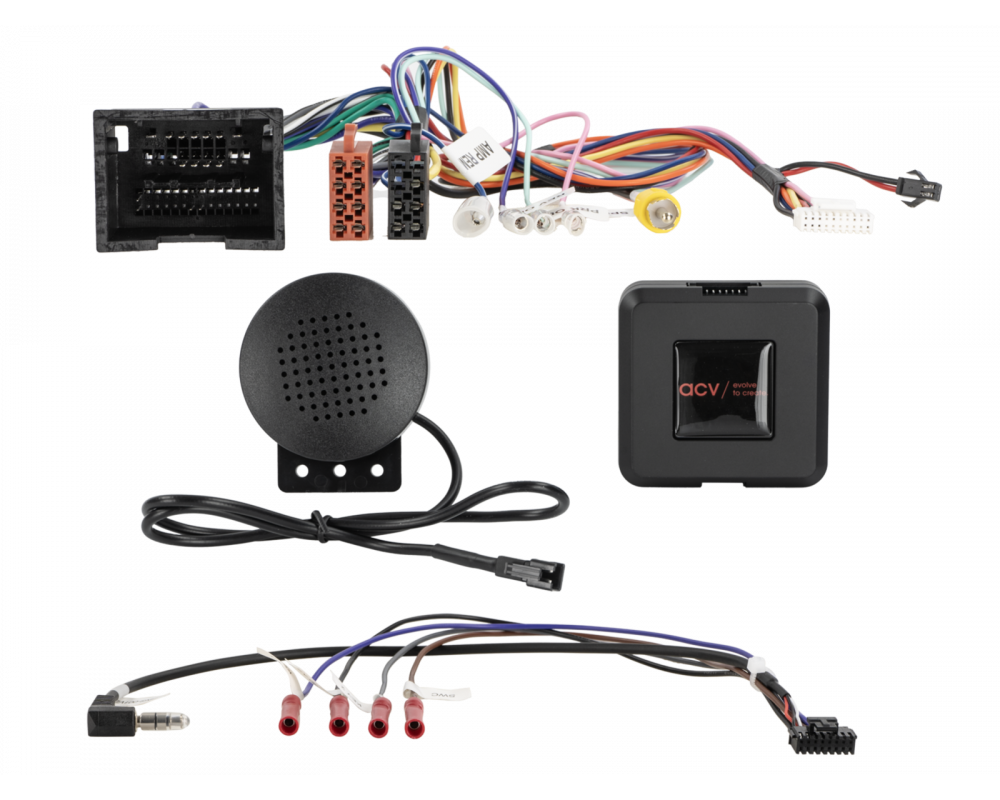

Stuurwielinterface Chevrolet & Opel diverse voertuigen incl multilead

Productinformatie in één overzicht

Hieronder vindt u de aansluitingen, toepassingen en aandachtspunten voor Stuurwielinterface Chevrolet & Opel diverse voertuigen incl multilead overzichtelijk bij elkaar.

Kenmerken en toepassing

• Adapter voor stuurwielafstandsbediening voor Chevrolet/Opel.
• Behoud de originele functies van de stuurwielafstandsbediening wanneer u de fabrieksradio vervangt door een aftermarket radio.
• Afhankelijk van de uitrusting van uw voertuig, evenals de functies en software van de aftermarket unit, kunnen sommige functies ontbreken of vervangen worden.
• Test vóór de definitieve installatie de functies, instellingen en stuurwielafstandsbediening van uw voertuig.
• CAN-busverbinding
• blauw: +12V versterker afstandsbediening
• Voertuigen met CD300 / CD400 OEM-unit Voertuigen met monochroom OEM-display
• Waarschuwingstonen worden ondersteund Parkeersensoren achter worden ondersteund
• Taalinstellingen in het voertuig: De configuratiemodus is mogelijk binnen 5 seconden nadat u de contactsleutel hebt omgedraaid en de radio hebt ingeschakeld via Track Down . 1. Selecteer een scherm op het instrumentenpaneel met herkenbare tekst om de huidige taal te bepalen. 2. Verwijder de sleutel en open en sluit vervolgens het bestuurdersportier om de radio uit te schakelen. 3. Plaats de sleutel terug en schakel het contact in. 4. Houd binnen 5 seconden de Track Down-knop ingedrukt totdat u twee pieptonen hoort. 5. Druk op de Track Up- of Track Down-knop om door de beschikbare talen te bladeren. 6. Om de eerste taal te herstellen, houdt u de Track Down-knop 2 seconden ingedrukt totdat u een lange pieptoon hoort. 7. Om de geselecteerde taal op te slaan, houdt u de Track Up-knop 2 seconden ingedrukt totdat u twee pieptonen hoort. Als er gedurende 5 seconden geen knop wordt ingedrukt, verlaat het systeem de modus automatisch met drie korte pieptonen. De nieuwe taal wordt niet opgeslagen en het instrumentenpaneel keert terug naar de oorspronkelijke taal. Als de geselecteerde taal niet door het voertuig wordt ondersteund, wordt de standaardtaal op het instrumentenpaneel weergegeven. Dit verschilt per voertuig en regio.

Aansluitingen

• Vergelijk de aansluitingen van de adapter met die in uw voertuig en zorg ervoor dat ze zowel visueel als technisch compatibel zijn.
• 48-pins Opel-connector Aansluiting: OEM-stuurwielafstandsbediening > 3,5 mm jack / losse kabel Aansluiting: OEM-achteruitrijcamera > RCA (mannelijk) geel
• Alternatieve OEM-cameraconnector > 20-pins connector, grijs. Pin 5 boven: video - oker / Pin 15 onder: video + wit/blauw. Controleer dit met de fabriekseenheid. DIP- schakelaarinstellingen voor de fabrikant van de aftermarket-eenheid (zie de gebruiksaanwijzing).

Geschiktheid en compatibiliteit

• Chevrolet Chevrolet Aveo (KL1T) 06/2011 - 08/2014 Chevrolet Aveo (KL1T) 2014 – 2020 Chevrolet Cruze (KL1J) 05/2009 - 09/2012 Chevrolet Cruze (KL1J) 09/2012 - 08/2014 Chevrolet Equinox 2009 – 2016
• Opel Opel Adam (M-A) 01/2013 - 06/2017 Opel Astra J (P-J) 12/2009 - 06/2012 Opel Astra J (P-J) 06/2011 - 08/2018 Opel Corsa E (X15) 12/2014 - 06/2017 Opel Insignia A (G9) 11/2008 - 06/2013 Opel Meriva B (S10) 05/2010 - 11/2013 Opel Meriva B (S10) 01/2014 - 07/2017 Opel Mokka (J-A) 10/2012 - 12/2014 Opel Mokka (J-A) 12/2014 - 06/2016 Opel Zafira Tourer (P12) 01/2012 - 06/2016

Beschikbare functies en signalen

• rood: +12V ontsteking klem 15 oranje: +12V verlichting klem 58 paars/wit: +12V achteruitrijsignaal roze: snelheidssignaal groen: massa GND handremsignaal
• Belastbaarheid uitgangen: max. 250 mA
• Waarschuwingstonen worden ondersteund PDC achterzijde wordt ondersteund
• *Voertuigen met IntelliLink OEM-navigatie / OEM-kleurenscherm: i-dapter Opel diverse voertuigen 48-pins Opel Multilead > Artikelnummer: 43xvx01
• Wijzigingen in de hardwareconfiguratie van de interface en de radio-aansluitkabel
• 1: Voer wijzigingen uit terwijl de spanning is uitgeschakeld 2: Aansluiting na wijziging: zie bovenstaande punten 5 tot en met 8 Bij een storing van de interface of het voertuig: 1: Terugzetten naar het OEM-apparaat 2: Het OEM-apparaat bedienen 3: De CAN-bus in ruststand zetten 4: Controle van de hardwareconfiguratie van de interface 5: Aansluiting na het in ruststand zetten van de CAN-bus: zie boven 5 tot en met 8
• Aansluitingen, wijzigingen in aansluitingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van aansluitingen van losse kabels die in de instructietekst of de gebruiksaanwijzing worden vermeld, dienen uitsluitend ter oriëntatie en ter informatie voor opgeleid vakpersoneel.
• Overige aansluitingen, wijzigingen in de kabelconfiguratie van de kabelboom of het gebruik van alternatieve aansluitingen of uitbreidingen van aansluitingen
• 1: Aansluitingen en wijzigingen mogen uitsluitend worden uitgevoerd door opgeleid vakpersoneel
• 4: Aansluitingen en wijzigingen worden op eigen verantwoordelijkheid uitgevoerd, zonder garantie op de werking
• 5: Aansluitingen en wijzigingen worden op eigen verantwoordelijkheid uitgevoerd, zonder garantie tegen schade aan het voertuig, het achteraf gemonteerde apparaat of de interface
• 6: Wijzigingen aan de vooraf geconfectioneerde kabelboom kunnen leiden tot het vervallen van de garantie op het product

Belangrijk vóór de montage

• Voertuiginstellingen in het monochrome display worden niet ondersteund Datum-/tijdinstellingen in het monochrome display worden niet ondersteund
• Voertuiginstellingen en datum-/tijdinstellingen in het retrofit-apparaat: i-dapter Opel diverse voertuigen 48-pins Opel Multilead > Artikel: 43xvx01
• Voertuigen zonder IntelliLink OEM-navigatie* Voertuigen zonder OEM-kleurenmonitor*
• Weergave buitentemperatuur wordt niet ondersteund Datumweergave wordt niet ondersteund Tijdweergave wordt niet ondersteund Rijassistentiesystemen worden niet ondersteund
• Eerste installatie: DIP-schakelaars 5 uit en 6 uit > Druk vijf keer snel achter elkaar op Track Down als de telefoonknoppen niet werken > DIP-schakelaars 5 aan en 6 uit
• DIP-schakelaarinstellingen altijd met uitgeschakelde stroom Voer de volgende stappen uit: Na een succesvolle configuratie sluit u de interface opnieuw aan.
• Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
• Stroomverbruik groter dan 250 mA: 1 relais spoelweerstand min. 75 ohm 2 relais spoelweerstand min. 150 ohm Afstandsbediening op het stuurwiel
• Voertuiginstellingen worden niet ondersteund op het monochrome display Instellingen voor datum/tijd worden niet ondersteund op het monochrome display
• Algemene installatie-instructies: Controle: 1: Controleer alle bedieningsfuncties en voertuiginstellingen van het OEM-apparaat 2: Demonteer het OEM-apparaat terwijl het spanningsvrij is 3: Controleer alle interface-aansluitingen op juistheid en doorvoer terwijl het apparaat spanningsvrij is
• Aansluiting en aansluitvolgorde: 1: Voer de instellingen en hardwareconfiguratie van de interface uit terwijl het systeem spanningsvrij is 2: Controleer de configuratie van de radio-aansluitkabel 3: Sluit de radio-aansluitkabel aan volgens de gebruiksaanwijzing van het achteraf in te bouwen apparaat 4: Sluit alle overige verbindingen aan volgens de gebruiksaanwijzing van het achteraf in te bouwen apparaat 5: Sluit de gehele installatie pas als laatste aan op het voertuig, waarbij de aansluiting onder spanning staat 6: Voer de softwareconfiguratie van de interface uit volgens de aanwijzingen in de artikeltekst en in de BDA 7: Configureer het achteraf in te bouwen apparaat volgens de gebruiksaanwijzing van het achteraf in te bouwen apparaat: stuurwielbediening/camera/FSE/fantoomvoeding voor de antenne en overige 8: Test de werking van de stuurwielbediening en het voertuig
• 2: Aansluitingen en wijzigingen moeten vóór de aansluiting worden gecontroleerd op eventuele goedkeuringen van de fabrikant of op de garantievoorwaarden van de fabrikant die mogelijk door de wijzigingen worden beïnvloed
• 3: Aansluitingen en wijzigingen moeten vóór de aansluiting worden gecontroleerd op werking en juistheid door middel van metingen en door vergelijking met het kabelindelingsoverzicht van het voertuig

Productgegevens

• Artikelnummer: 42hvx03
• Productnaam: Stuurwielinterface Chevrolet & Opel diverse voertuigen incl multilead
