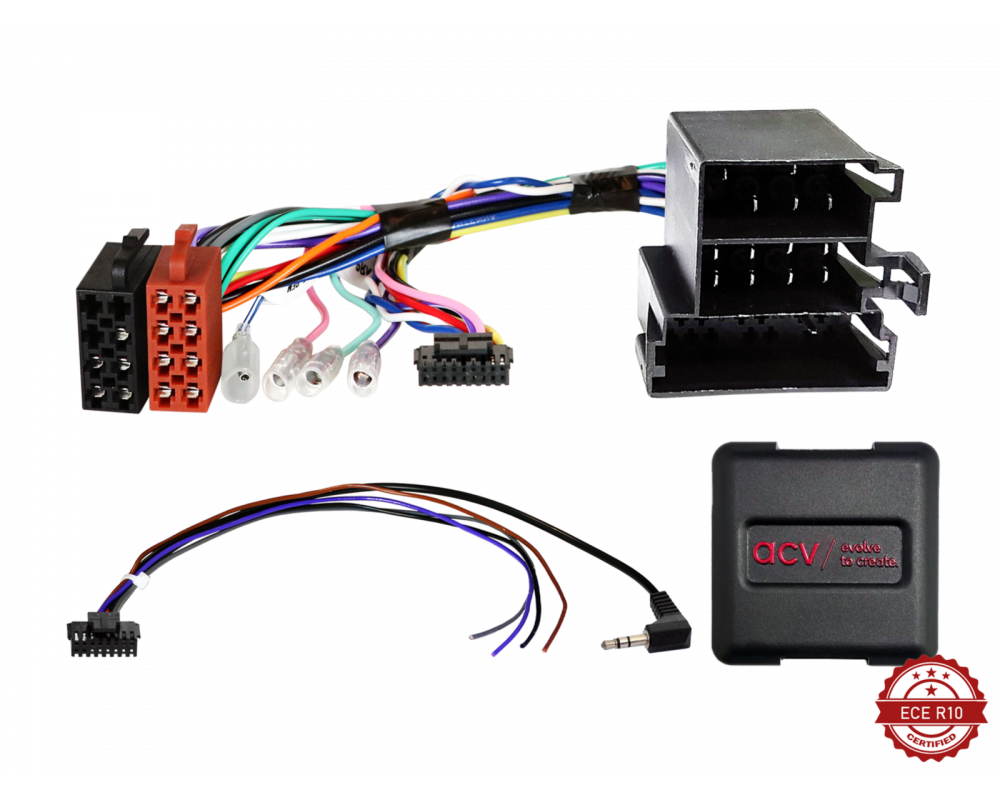

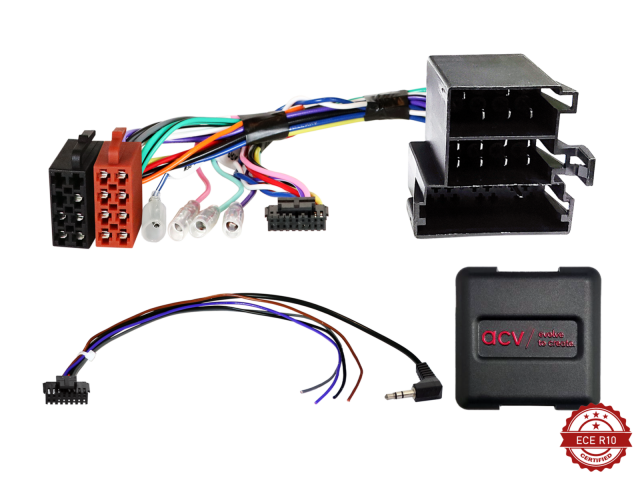

S.W.I. Citroen/Fiat/Opel/Peugeot ISO/Mini ISO Multilead (42sar004)

Productinformatie in één overzicht

Hieronder vindt u de aansluitingen, toepassingen en aandachtspunten voor S.W.I. Citroen/Fiat/Opel/Peugeot ISO/Mini ISO Multilead (42sar004) overzichtelijk bij elkaar.

Kenmerken en toepassing

• Stuurwielbedieningsinterface
• Opmerking
• CAN-bus
• blauw: +12 V versterker-afstandsbediening
• voertuigen met OEM-versterkt systeem: Actieve systeemadapter Alfa Romeo/Lancia ISO>ISO > artikel: 13-1001-50 Actieve systeemadapter verschillende voertuigen ISO>ISO > artikel: 13-1190-50

Aansluitingen

• connector: ISO / Mini-ISO connector: OEM SWC > 3,5 mm-aansluiting / losse draad
• voertuigen met Blaupunkt / Delphi / VDO OEM-autoradio voertuigen met CAN-bus in ISO-voedingsconnector
• voertuigen zonder analoge SWC in Mini ISO-connector C-2 voertuigen zonder Visteon / Daiichi / UConnect OEM HU voertuigen zonder Magneti Marelli OEM Sat Nav
• voertuigen Fiat 500 (ZAF 312) 10/2007 - 07/2015 met Beats OEM-versterkt systeem zonder +12V-versterker-afstandsbediening in Mini ISO-stekker: versterkt systeem niet ondersteund

Geschiktheid en compatibiliteit

• Alfa Romeo Alfa Romeo Giulietta (940) 05/2010 - 10/2013** Alfa Romeo MiTo (955) 09/2008 - 10/2013***
• Citroën Citroën Jumper (250) 11/2011 - 05/2014** Citroën Nemo (A.) 08/2008 - 12/2015 Citroën Relay (250) 2011 - 2014
• Fiat Fiat 500 (ZAF 312) 10/2007 - 07/2015 Fiat Doblo (ZAF 263) 02/2010 - 01/2015 Fiat Ducato (ZAF 250) 06/2011 - 05/2014* Fiat Fiorino (ZAF 225) 04/2008 - 07/2016 Fiat Grande Punto (ZAF 199) 10/2005 - 05/2010 Fiat Idea (ZAF 350) 11/2005 - 01/2008 Fiat Punto (ZAF 199) 05/2010 - 12/2010 Fiat Punto (ZAF 199) 01/2011 - 01/2012 Fiat Punto Evo (ZAF 199) 09/2009 - 01/2011 Fiat Qubo (ZAF 225) 09/2008 - 07/2016
• Ford Ford Ka (RU8) 02/2009 - 05/2017
• Opel Opel Combo D (Combo D) 01/2012 - 08/2018
• Peugeot Peugeot Bipper (A) 12/2007 - 12/2015 Peugeot Boxer (Y) 07/2011 - 05/2014*

Beschikbare functies en signalen

• rood: +12V ontstekingsklem 15 oranje: +12V verlichtingsklem 58 paars/wit: +12V achteruitrijsignaal roze: snelheidspulssignaal groen: GND parkeerremsignaal
• belastingscapaciteit uitgangen: max. 250 mA
• SWC
• *voertuigen met 8 SWC-knoppen / functies *voertuigen met Delphi 2-DIN OEM HU pianozwart met centrale bedieningsknop **voertuigen met Bosch OEM HU ***voertuigen met Blaupunkt OEM HU

Belangrijk vóór de montage

• voertuigen met Blue&Me > Blue&Me-module moet geïnstalleerd blijven
• dip-switch-instellingen voor de fabrikant van het retrofit-apparaat (zie de handleiding)
• Re-geïmporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.
• stroomverbruik meer dan 250 mA: 1 relaisspoelweerstand min. 75 Ohm 2 relaisspoelen weerstand min. 150 Ohm

Productgegevens

• Artikelnummer: 42xar004
• Productnaam: S.W.I. Citroen/Fiat/Opel/Peugeot ISO/Mini ISO Multilead (42sar004)
