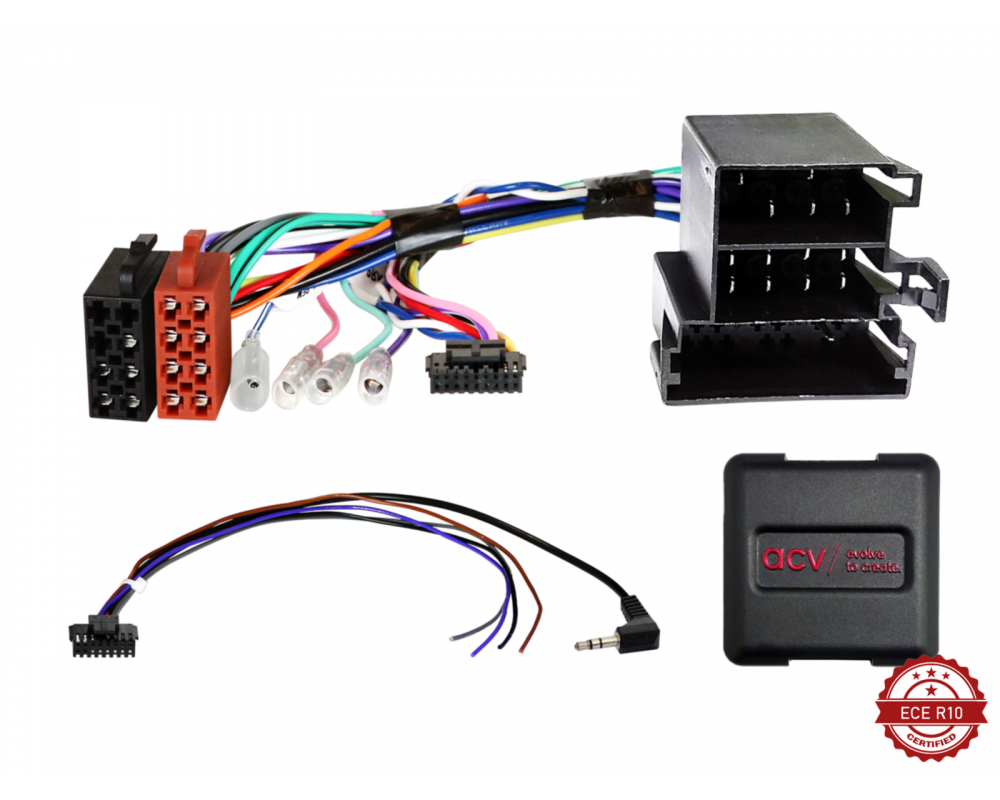

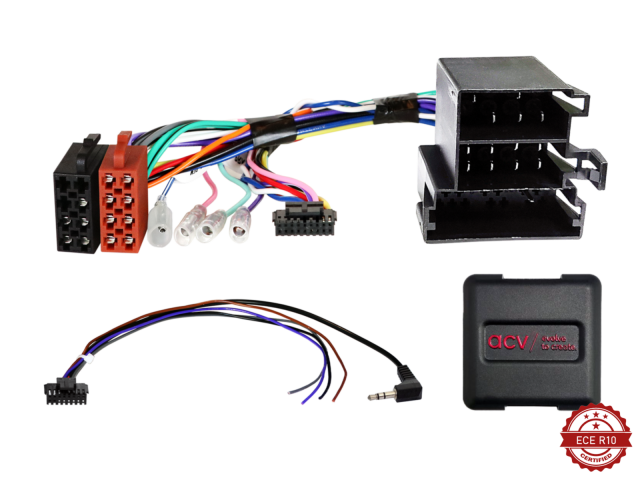

S.W.I. Citroen/Fiat/Opel/Peugeot ISO/Mini ISO Multilead (42sfo009)

Productinformatie in één overzicht

Hieronder vindt u de aansluitingen, toepassingen en aandachtspunten voor S.W.I. Citroen/Fiat/Opel/Peugeot ISO/Mini ISO Multilead (42sfo009) overzichtelijk bij elkaar.

Kenmerken en toepassing

• Stuurwielbedieningsinterface
• Opmerking
• CAN-busverbinding
• blauwe kabel: +12V-versterkerafstandsbediening
• Voertuigen met OEM-geluidssysteem: Actieve systeemadapter Alfa Romeo/Lancia ISO>ISO > Artikel: 13-1001-50 Actieve systeemadapter Diverse voertuigen ISO>ISO > Artikel: 13-1190-50

Aansluitingen

• ISO / Mini ISO- verbinding: OEM-stuurwielafstandsbediening > 3,5 mm-aansluiting / Losse
• Voertuigen met Blaupunkt / Bosch / Delphi / VDO OEM-unit Voertuigen met CAN-bus in de ISO-voedingsconnector
• Voertuigen zonder analoge stuurwielafstandsbediening in Mini ISO-connector C-2 Voertuigen zonder Visteon / Daiichi / UConnect OEM-unit Voertuigen zonder Magneti Marelli OEM-navigatie
• Voertuigen Fiat 500 (ZAF 312) 10/2007 - 07/2015 met Beats OEM-geluidssysteem zonder +12V-versterkerafstandsbediening in Mini-ISO Aansluiting: Geluidssysteem niet ondersteund.

Geschiktheid en compatibiliteit

• Alfa Romeo, Alfa Romeo Giulietta (940) 05/2010 - 10/2013**, Alfa Romeo MiTo (955) 09/2008 - 10/2013***
• Citroen Citroen Jumper (250) 11/2011 - 05/2014* Citroen Nemo (A.) 08/2008 - 12/2015 Citroen Relay (250) 2011 - 2014
• Fiat Fiat 500 (ZAF 312) 10/2007 - 07/2015 Fiat Doblo (ZAF 263) 02/2010 - 01/2015 Fiat Ducato (ZAF 250) 06/2011 - 05/2014* Fiat Fiorino (ZAF 225) 04/2008 - 07/2016 Fiat Grande Punto (ZAF 199) 10/2005 - 05/2010 Fiat Idea (ZAF 350) 11/2005 - 01/2008 Fiat Punto (ZAF 199) 05/2010 - 12/2010 Fiat Punto (ZAF 199) 01/2011 - 01/2012 Fiat Punto Evo (ZAF 199) 09/2009 - 01/2011 Fiat Qubo (ZAF 225) 09/2008 - 07/2016
• Ford Ka (RU8) 02/2009 - 05/2017
• Opel Combo D (Combo D) 01/2012 - 08/2018
• Peugeot Bipper (A) 12/2007 - 12/2015 Peugeot Boxer (Y) 07/2011 - 05/2014*

Beschikbare functies en signalen

• Rood: +12V ontstekingsaansluiting 15; Oranje: +12V verlichtingsaansluiting 58; Paars/Wit: +12V achteruitrijsignaal; Roze: snelheidssignaal; Groen: massa (GND); Handremsignaal
• Nominale uitgangsstroom: maximaal 250 mA.
• Afstandsbediening op het stuur
• *Voertuigen met 8 knoppen/functies voor de afstandsbediening op het stuur ; *Voertuigen met Delphi 2-DIN OEM-unit, pianozwarte afwerking met centrale bedieningsknop; **Voertuigen met Bosch OEM-unit ; ***Voertuigen met Blaupunkt OEM-unit

Belangrijk vóór de montage

• Voertuigen met Blue&Me > Blue&Me-module moet geïnstalleerd blijven
• DIP-schakelaarinstellingen voor de fabrikant van het retrofit-apparaat (zie BDA).
• Geïmporteerde voertuigen of voertuigen met andere software kunnen functioneel incompatibel zijn.
• Stroomvereiste hoger dan 250 mA: 1 relaisspoelweerstand minimaal 75 ohm; 2 re laisspoelenweerstand minimaal 150 ohm

Productgegevens

• Artikelnummer: 42xfo009
• Productnaam: S.W.I. Citroen/Fiat/Opel/Peugeot ISO/Mini ISO Multilead (42sfo009)
